GC5330izev Digital Signal örgjörvi: Aðgerðir, forrit, val og forskriftir

Þessi handbók snýst allt um GC5330izev, snjall stafrænan flís sem hjálpar þráðlausum kerfum að virka betur.Það er notað í hlutum eins og frumur turn, þráðlausir endurtekningar og prófunarbúnaður.GC5330izev ræður við mörg þráðlaus merki og hjálpar til við að bæta hraðann, draga úr hávaða og gera merki skýrari.Í þessari handbók lærir þú hvað þessi flís gerir, hvernig hann virkar og hvar hann er notaður.

Vörulisti

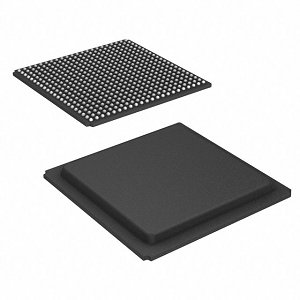

Yfirlit GC5330izev

The GC5330izev er háþróaður breiðbandsafsláttur stafrænn merki örgjörva (DSP), hannaður sérstaklega fyrir háþróað þráðlaust samskiptakerfi.Þessi DSP styður fjölbreytt úrval af stöðlum eins og CDMA, GSM, TD-SCDMA, W-CDMA og WIMAX, sem gerir það mjög fjölhæfur fyrir ýmsa samskiptainnviði.Það er með 484-Ball Grid Array (BGA) umbúðum sem henta fyrir yfirborðsfestingartækniforrit, sem tryggir óaðfinnanlega samþættingu í nútíma rafrænum samsetningum.Hluti af víðtækari GC5330 fjölskyldunni, GC5330izev deilir sameiginlegum kjarna arkitektúr með systkinum sínum, sem miðar að því að hámarka afköst og skilvirkni breiðbands sendingaraðgerða.

Ef þú ert að leita að læsa þér áreiðanlegan DSP fyrir kerfin þín, þá er nú frábær tími til að hugsa um að setja magnpöntun hjá okkur fyrir GC5330izev.

GC5330izev CAD módel

GC5330izev tákn

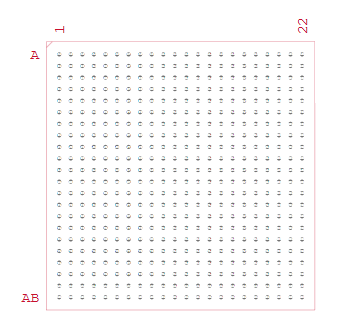

GC5330izev fótspor

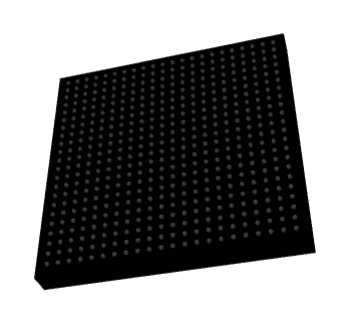

GC5330izev 3D líkan

GC5330izev lögun

• Innbyggt senda og fá stafræna ef lausn: DSP inniheldur samþætt stafrænt upconverter (DUC) og stafrænt downconverter (DDC) virkni.Þessi samþætting einfaldar merkisvinnslukeðjuna með því að sameina marga virkni í eina samsetta lausn og dregur þannig úr flækjum og stærð kerfisins.

• Margfeldi stoðsendingar: GC5330izev styður allt að 4 sendingar (TX) og 8 móttaka (RX) rásir.Þessi eiginleiki gerir kleift að meðhöndla flókin fjöl-andstæðingarkerfi, sem eru frábær fyrir nútíma þráðlausa samskiptatækni sem krefst mikillar afköst gagna og aukinn heilleika merkja.

• Sendu virkni slóða: Lykilvirkni í sendistígnum á GC5330izev innihalda Crest Factor minnkun (CFR), stafrænt fyrirfram (DPD) og senda jöfnun.Þessir eiginleikar eru þörf til að bæta merkjagæði og línuleika, sem aftur eykur heildar skilvirkni og afköst samskiptakerfa.

• Samstillingargeta: Tækið er búið tveimur LVD -inntaks samstillingum (SYNCA og SYNCB) og einum LVD -framleiðsla Sync.Þessi samstillingargeta tryggir nákvæma tímasetningu milli margra tækja innan kerfis til að viðhalda heilleika og samfellu í gagnaflutningi.

GC5330izev blokkarmynd

Blokkmyndin af GC5330/GC5337 sýnir afkastamikla stafræna sendingarlausn sem er hannað fyrir grunnstöðvakerfi.Það byrjar með a Baseband viðmót, að fá allt að 24 LVD diska mismunadrif við 1,8V, sem bera stafræn grunnbandsgögn í flísina.Þetta viðmót felur í Agc (Sjálfvirkt átakstýring) Til að tryggja hámarks merkisstig.The Digital Down/Up Converter (DDUC) blokk er stillanlegt fyrir annað hvort senda (TX) eða taka á móti (rx) og styður allt að 12 rásir.Það vinnur baseband merkið í gegnum mörg síunarstig eins og FIR, Farrow og CIC til að stilla sýnishorn og beita aðlögun eða aflögun.Valfrjálst Tölulega stjórnað sveifluvél (NCO) er einnig með fyrir tíðniþýðingu.Þegar það hefur verið síað og skilyrt fer merkið inn í TX slóðina, þar sem það er enn frekar samlagað með CFR (CREST Factor lækkun) og DPD (stafrænum for-ristil) blokkum.Þessir íhlutir hámarka öflugt svið merkisins og lína það fyrir skilvirka sendingu.ET (umslagspor) og BUC (hindra breytir) þætti undirbúa merkið fyrir hátíðni mótun.IF NCO stigið færir merkið yfir í millitíðni áður en það er sent á TX sniði og DAC viðmót, sem gefur út allt að 4 TX strauma í 8 DAC í gegnum 40 LVDS línur.

Í móttökuhliðinni tekur kerfið háhraða ADC gögn í gegnum 60 LVDS línur.Gögnin eru unnin með DC Offset afpöntun, Fe-AGC, Switch og ef NCO blokkir.Það heldur síðan áfram að R2C og BDC, fer í gegnum jöfnun og mögulega leiðréttingu I/Q í I/Q, áður en lokað var og valdamæling.Þetta ferli styður sveigjanlega bandbreidd og aflögunarhlutfall.Neðst á skýringarmyndinni eru nokkur stjórnunar- og samstillingarviðmót sýnd.Má þar nefna örgjörvi tengi fyrir stjórn og gagnainntak, JTAG til að prófa og kembiforrit og SPI fyrir stillingar.Háhraða klukkur og samstillingarmerki tryggja nákvæma tímasetningu milli inntaks, vinnslu og úttaksblokka.Á heildina litið er GC5330/GC5337 arkitektúr fínstilltur fyrir stafræna sendingu með mikla skilvirkni með sveigjanlegri stillingu fyrir ýmsa þráðlausa staðla.

GC5330izev forskriftir

Tegund	Færibreytur
Framleiðandi	Texas hljóðfæri
Umbúðir	Magn
Staða hluta	Úrelt
Virka	Stafræn merki örgjörva
RF gerð	CDMA, GSM, TD-SCDMA, W-CDMA, WIMAX
Festingartegund	Yfirborðsfesting
Pakki / mál	484-BGA
Pakki birgjabúnaðar	484-BGA
Grunnvörunúmer	GC5330

GC5330izev forrit

Þráðlaust samskiptakerfi

GC5330izev er hannað til að takast á við háþróaðar þráðlausar samskiptareglur eins og CDMA, GSM, TD-SCDMA, W-CDMA og WIMAX.Þetta gerir það að kjörnum DSP til notkunar í nútíma stöðvum og þráðlausum innviðum.Samþættir stafrænar uppsveiflu og umbreytingaraðgerðir ásamt mörgum stoðum rásar, leyfa því að stjórna breiðband RF merkisvinnslu á skilvirkan hátt.Tækið eykur afköst þráðlausra samskiptakerfa með því að fækka nauðsynlegum ytri íhlutum og bjóða upp á yfirburða merkis.

Þráðlausir endurtekningar

Í þráðlausum hríðskothríðsóknum þjónar GC5330izev sem brú milli móttöku og sendikeðja.Það býður upp á stafræna síun, umbreytingu á komandi merkjum og umbreytingu á sendum merkjum.Þetta gerir endurtekningum kleift að miðla samskiptamerkjum yfir lengri vegalengdir án röskunar.Að taka þátt í eiginleikum eins og Crest Factor minnkun og stafrænu fyrirfram gerir það einnig mjög hentugt til að viðhalda gæði flutnings í magnuðum slóðum.

Próf og mælingarbúnaður

GC5330izev er dýrmætur í prófunar- og mælitæki.Breiðband vinnsluhæfileiki þess og sveigjanleg meðhöndlun rásar gerir það kleift að líkja eftir, vinna úr og greina merki í ýmsum þráðlausum samskiptareglum.Mikil samstillingarnákvæmni og háþróuð skilyrðisaðgerðir hjálpa til við að tryggja áreiðanlegar og endurteknar mælingar í rannsóknarstofu- og vettvangsprófunarumhverfi.

Punkta-til-punkta útvörp

GC5330izev hentar vel til notkunar í örbylgjuofni og millimetra bylgjuútvarpstenglum.Í slíkum kerfum þurfa hágæða gagnahraða og móttaka DSP sem geta meðhöndlað breið bandbreidd og þétt samstillingu.Þetta tæki styður þessar þarfir með skilvirkri stafrænni vinnslu og gerir kleift að áreiðanleg samskipti í föstum þráðlausum aðgangi, backhaul netum eða sérhæfðum iðnaðartenglum.

GC5330izev svipaðir hlutar

• GC5318IZED

• Max2090etp+t

• Gc5328izer

GC5330IZEV Kostir

Aukin skilvirkni aflmagnar

GC5330izev býður upp á endurbætur á heildar skilvirkni kerfisins með því að fella CREST Factor minnkun (CFR) og stafrænt fyrirfram (DPD).Þessi tækni vinnur saman að því að draga úr hámarki og meðaltalshlutfalli (PAR) RF merkja og leiðrétta ólínu í aflmagni.Fyrir vikið starfa magnar á skilvirkari hátt og draga úr orkunotkun og hitaöflun.Þetta leiðir til kostnaðarsparnaðar fyrir kerfisrekendur og lengir rekstrar líftíma RF íhluta.

Sveigjanleg samþætting kerfisins

Þökk sé stuðningi sínum við ýmsar MIMO stillingar eins og 2 × 2, 4 × 4, eða jafnvel 4 × 8, og eindrægni við marga þráðlausa staðla eins og GSM, CDMA, TD-SCDMA, W-CDMA og WIMAX, er GC5330izev ótrúlega fjölhæfur.Þú getur notað einn vettvang á mismunandi gerðum samskiptainnviða, dregið úr flækjustigi, tíma til markaðssetningar og nauðsyn þess að stjórna mörgum DSP lausnum fyrir mismunandi net.

Minni fjöldi íhluta og kostnaður

Með því að samþætta margar vinnsluaðgerðir eins og stafræna uppsöfnun, niðursveiflu og senda jöfnun í eitt tæki, lágmarkar GC5330izev þörfina fyrir utanaðkomandi stoð íhluta.Þetta einfaldar ekki aðeins PCB skipulagið heldur dregur einnig úr kostnaði við efnisskírteini (BOM) og fótspor kerfisins.Lokaniðurstaðan er samningur, hagkvæmari hönnun sem auðveldara er að framleiða og viðhalda.

Bætt merki gæði og áreiðanleika

Með innbyggðri háþróaðri merkisvinnslu, svo sem CFR, DPD, og ​​sendir jöfnun, eykur GC5330izev merki skýrleika og dregur úr leka aðliggjandi rás.Þetta hefur í för með sér öflugri og truflunarþolna samskiptaleið, sem tryggir að notendur fái stöðuga og hágæða smit jafnvel í þéttu RF umhverfi eða hágagnahraða atburðarás.

GC5330izev forritunarskref

1. Val viðmóts: Upphafsskrefið í forritun GC5330izev felur í sér að velja viðeigandi samskiptaviðmót.Þetta tæki styður bæði viðmót örgjörvi einingar (MPU) og raðtengisviðmót (SPI).Valið fer eftir kröfum kerfisins og gagnaeftirliti. SPI viðmótið verður aðeins virkt þegar Emifena (ytri minni viðmót) er stillt á Logic Low.Þú verður að tryggja að réttar vélbúnaðarstillingar séu til staðar áður en samskipti eru hafin.Þessi ákvörðun ákvarðar hvernig skiptast á stjórnskipunum, stillingargögnum og stöðuupplýsingum er skipt á milli gestgjafastjórnandans og GC5330.

2. Klukka stillingar: Þegar viðmótið hefur verið komið á er næsta skref að stilla klukkumerki.GC5330izev starfar með tveimur aðalklukkum: stafrænu for-ristilklukkunni (DPDCLK) og baseband klukkunni (BBCLK).Þessar klukkur keyra innri gagnavinnsluleiðsluna.DPDCLK styður tíðni allt að 310 MHz en BBCLK styður allt að 290 MHz.Báðir verða að vera nákvæmlega stilltir til að uppfylla bandbreidd og tímasetningarkröfur fyrirhugaðs þráðlauss samskiptastaðals.Rétt samstilling milli þessara klukku léna tryggir að vinnslustig merkja svo sem síun, aðlögun og blöndunaraðgerðir á áreiðanlegan hátt og innan forskriftar.

3. Samstilling: Samstilling er mikilvæg fyrir tímabundna notkun yfir ýmsar einingar innan GC5330izev.Flísin veitir inntak Sync merki Synca og SYNCB, svo og framleiðsla samstillingarmerki.Þessi merki eru notuð til að samræma innri atburði eins og valdamælingu, merkjasendingu eða DPD uppfærslu.Í fjölflísum eða fjölrásarkerfi verða ytri vélbúnaður eða baseband örgjörvar að samræma samstillingarpúls til að tryggja stöðuga vinnslu glugga.Með því að forrita samstillingarstýringarskrárnar geturðu sérsniðið hvernig og hvenær samstillingar kalla fram og tryggt stöðugan aðgerð jafnvel við kraftmiklar kerfisskilyrði.

4. Gagnasnið : GC5330izev býður upp á sveigjanlega valkosti fyrir snið fyrir bæði sendingu og móttöku slóða.Þú verður að stilla Baseband Input Formatter fyrir sendingu og Baseband Output Formatter fyrir móttöku.Þetta felur í sér að velja viðeigandi gagnbreidd og snið, svo sem rað, bæti-samsíða eða narta-samsíða stillingar.Rétt gagnasnið tryggir samhæfni við baseband örgjörva eða FPGA meðhöndlun stafrænna I/Q strauma.Forritanlegir rammavalkostir gera ráð fyrir sérsniðnum aðlögunarmerkjum og umbreyting gagna fyrir kerfi sem nota flókin rammavirki eða nota kraftmiklar smitsendingar.

5. DUC og DDC stillingar: Mikil hlutverk GC5330izev er stafræn uppsveifla (DUC) og Downconversion (DDC) getu.Þessar blokkir eru stilltar til að stjórna merkjasamlagi, aflögun, síun og tíðniþýðingu.Í sendingarhliðinni eykur DUC sýnishornið og færir merkið yfir í viðeigandi tíðnisvið, tilbúið fyrir umbreytingu RF.Í móttökuhliðinni lækkar DDC sýnishornið og síar út óæskilega tíðnisíhluti.Réttar DUC og DDC stillingar eru góðar til að hámarka tryggð merkis, draga úr aliasing og tryggja skilvirka bandbreiddarnotkun.Stillingarstærðir fela í sér aðlögunar/aflögunarhlutfall, síu stuðla og stillingar á blandara.

6. öðlast stjórn: Sjálfvirkt átakstýring (AGC) í GC5330izev er skipt í tvö lykilsvæði: framhlið AGC (FEAGC) og aftan á AGC (BEAGC).Þessar blokkir hjálpa til við að viðhalda ákjósanlegu merkisstigum þegar merki fara í gegnum vinnslukeðjuna.FeAGC fjallar fyrst og fremst um komandi merkisstig, aðlögun ávinnings til að koma í veg fyrir mettun eða úrklippu.BEAGC einbeitir sér að unnum merkinu og tryggir að það sé áfram innan væntanlegra kvika fyrir síðari stafræna aðgerð.Þú verður að forrita AGC viðmiðunarmörk, árás/rotnun og fá skref til að takast á við mismunandi merkisskilyrði eins og að dofna, truflun eða breytingar á merkjakrafti.

7. Rafmagnsmæling og uppsetning viðvörunar: GC5330izev inniheldur forritanlegar aflmælingareiningar sem geta fylgst með merkisstigum.Þessir metrar hjálpa til við að greina frávik eins og aflrennsli, dropar eða losun utan hljómsveitar.Hægt er að stilla forritanlegar viðvaranir til að kveikja á byggð á forstilltum viðmiðunarmörkum, sem gerir kleift að verja eða úrbótaaðgerðir svo sem aðlögun aðgangs eða villumerki.Þú verður að stilla mælingarblokkina með því að stilla rafmagnsgluggastærðir, þröskuldarstig og síunarstillingar.Þessi virkni er mikilvæg í kerfum sem krefjast mikillar áreiðanleika, svo sem grunnstöðva, sem krefjast reglugerða og rekstraröryggis.

GC5330izev umbúðir víddir

Pakkningarvíddir

Færibreytur	Vídd (mm)
Líkamsstærð (í heildina)	22.80 - 23.20
Undirlagsstærð (Inner Square)	19.30 - 19.70
Boltahöll (dæmigerð)	1
Fjöldi bolta	22 × AB (ristilrit)
Pakkhæð (líkami)	1.12 - 1.22
Hámarkshæð pakka (í heildina)	2.48
Þvermál kúlu	0,50 - 0,70
Boltahæð fyrir ofan sætisflugvél	0,40 - 0,60
Þvermál kúluþvermáls	± 0,10
Boltastand-off (sætisflugvél)	0,15

Pakkaskipti

GC5330izev framleiðandi

GC5330izev er framleitt af Texas hljóðfæri, Alheims þekktur leiðtogi í hönnun og framleiðslu á hliðstæðum og innbyggðum vinnslu hálfleiðara.Höfuðstöðvar í Dallas, Texas, Texas Instruments (TI), hefur langvarandi orðspor fyrir nýsköpun og áreiðanleika í rafeindatækniiðnaðinum og þjónar fjölbreyttum geirum, þar á meðal bifreiðum, iðnaði, samskiptum og rafeindatækni.TI er þekkt fyrir öflugt eignasafn af afkastamiklum samþættum hringrásum og GC5330izev sýnir sérfræðiþekkingu fyrirtækisins við að skila flóknum stafrænum útvarpslausnum.Með áherslu á gæði, sveigjanleika og stuðning við nýjan samskiptastaðla, tryggir Texas tæki að íhlutir eins og GC5330izev uppfylli krefjandi kröfur nútíma RF og baseband vinnsluforrits.

Niðurstaða

GC5330izev stendur sig sem afkastamikil DSP lausn sem er gerð til að mæta ströngum kröfum næstu kynslóðar þráðlausra innviða.Sveigjanlegi rásarstuðningur, samþættir vinnslublokkir og öflug samstilling gerir það tilvalið til að draga úr flækjum kerfisins, bæta skilvirkni aflmagnar og auka tryggð merkja.Stuðlað af orðspori Texas Instruments fyrir áreiðanleika og nýsköpun, er GC5330izev val á vali, sem miðar að því að byggja upp stigstærð og skilvirk RF kerfi með lágmarks íhluta kostnað.
