EPF8820AQC208-4 FPGA: Aðgerðir, forskriftir, forritun og gagnablað

Þessi handbók snýst allt um EPF8820AQC208-4, öflugan og sveigjanlegan flís sem kallast FPGA (Field Programmable Gate Array).Þessi flís er notaður til að smíða sérsniðin stafræn kerfi eins og þau sem finnast í AI, 5G netum, snjalltækjum og verksmiðjuvélum.Í þessari handbók lærir þú hvað flísinn getur gert, helstu eiginleika hans, hvernig hann virkar og hvernig á að forrita hann fyrir mismunandi verkefni.

Vörulisti

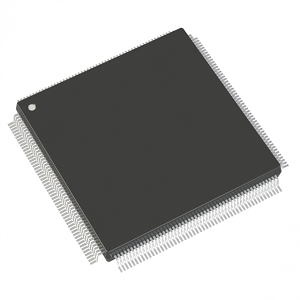

EPF8820AQC208-4 Yfirlit

The EPF8820AQC208-4 er hluti af Flex 8000 röð Intel af reitum forritanlegum hliðar fylki (FPGA), upphaflega hannað af Altera.Þetta líkan er með 84 Logic Array Blocks (Labs) og býður upp á 152 inntak/úttakspinna sem eru umlukaðir í 208 pinna Quad Flat pakka (QFP).Þessi röð er þekkt fyrir að sameina ítarlega arkitektúr og umfangsmikla skráargetu hefðbundinna FPGA með hraðanum og fyrirsjáanlegum samtengdum töfum á eyðanlegum forritanlegum rökfræðibúnaði (EPLDS), sem gerir það að fjölhæfu vali fyrir forrit eins og stafræna merkisvinnslu og meðhöndlun gagnaleiða.Flex 8000 tækin, þar með talin EPF8820AQC208-4, eru aðgreind með fjölkollu I/O tengi sínu, sem gerir þeim kleift að laga sig að ýmsum kerfisspennum, auka kerfissamhæfni og sveigjanleika.Þessi eiginleiki er gagnlegur í flóknu stafrænu umhverfi þar sem mismunandi spennustig er algengt.Fjölskyldan inniheldur einnig aðrar gerðir eins og EPF81500A, EPF81188A, EPF8820A og EPF8636A, sem allir deila svipuðum eiginleikum en sniðin að mismunandi stigstærð.

Ef þú ert að leita að nýta háþróaða FPGA tækni fyrir fyrirtæki þitt skaltu íhuga að setja magnpöntun hjá okkur vegna þess að EPF8820AQC208-4 skilar glæsilegri blöndu af afköstum og sveigjanleika.

EPF8820AQC208-4 CAD módel

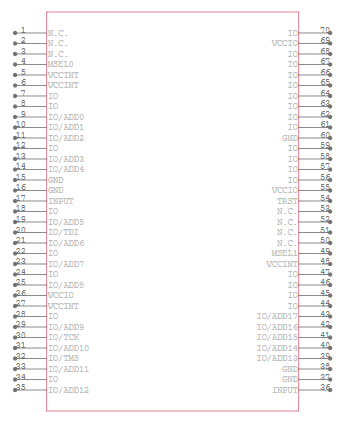

EPF8820AQC208-4 tákn

EPF8820AQC208-4 fótspor

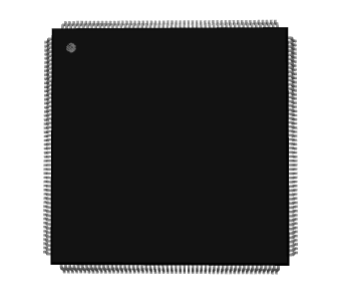

EPF8820AQC208-4 3D líkan

EPF8820AQC208-4 aðgerðir

• Rökfræði getu: EPF8820AQC208-4 er búinn 8.000 rökum og 672 rökfræðiþáttum, sem veitir öflugan vettvang til að innleiða flóknar stafrænar aðgerðir.Þessi mikla rökfræði getu gerir ráð fyrir fjölhæfum útfærslum hönnunar, veitingar fyrir fjölbreytt úrval af reikniverkefnum og stafrænum rökfræðihönnun.

• Inntak/úttakpinnar: Með 152 inntak/úttakspinna býður þessi FPGA um víðtæka tengivalkosti, sem gerir það mjög aðlögunarhæft að mörgum viðmótskröfum.Þessi aðgerð tryggir að hann geti stjórnað mörgum gagnastraumum samtímis, tilvalið fyrir forrit sem krefjast mikillar tengingar eins og fjarskiptakerfa og flókin vinnsla stafræns merkja.

• Stillanlegar rökfræðiblokkir (CLB): Tækið inniheldur 84 stillanlegar rökfræðiblokkir, sem eru aðal arkitektaeiginleikarnir sem veita sveigjanleika til að innleiða sérsniðnar rökstýringar.Hægt er að forrita hvert CLB til að framkvæma margvíslegar rökréttar aðgerðir, sem eykur aðlögunarhæfni FPGA að sérstökum verkefniskröfum.

• Rekstrarspenna: Þessi FPGA starfar innan framboðsspennu á bilinu 4,75V til 5,25V, í takt við rafmagnskröfur stafrænna kerfa.Þetta spennusvið tryggir stöðuga notkun og eindrægni með dæmigerðum 5V stafrænum hringrásum, sem lágmarka þörfina fyrir viðbótar spennueftirlit.

• Hitastigssvið: Hannað til að virka á áhrifaríkan hátt á hitastigi á bilinu 0 ° C til 70 ° C, EPF8820AQC208-4 hentar til notkunar í flestum stýrðu umhverfi.Þessi hitastigs sveigjanleiki tryggir áreiðanlegan afköst í ýmsum stillingum, allt frá iðnaðarforritum til neytenda rafeindatækni, þar sem hitastigssveiflur geta verið áhyggjuefni.

EPF8820AQC208-4 Blokk skýringarmynd

Skýringarmyndin sýnir innri arkitektúr Altera Flex 8000 Series FPGA, sérstaklega fyrir EPF8820AQC208-4 tæki.Í kjarna mannvirkisins eru rökfræði fylkingarblokkir (Labs), sem eru þyrpingar rökfræðiþátta (LES).Þessum rannsóknarstofum er dreift yfir flísina og þjóna sem aðal byggingareiningar til að innleiða rökfræðiaðgerðir.Hver LE innan rannsóknarstofu getur framkvæmt grunnröksemdafærslu og rannsóknarstofurnar vinna saman að því að innleiða flókin stafræn kerfi.Umhverfis rannsóknarstofurnar eru I/O þættir (IOES), sem eru settir meðfram jaðri tækisins.Þessir IOes sjá um samspil milli innri rökfræði og ytri merkja, sem gerir þau mikilvæg til að samþætta FPGA við aðra íhluti í kerfinu.IOES tengjast innri rökfræði í gegnum FastTrack samtengingu, sérstakt leiðarnet sem tengir IOE, rannsóknarstofur og aðra innri hluti á skilvirkan hátt.Þessi samtenging gerir kleift að merkja hratt yfir FPGA og tryggja háhraða gagnavinnslu og áreiðanlegar samskiptaleiðir.

EPF8820AQC208-4 Forskriftir

Tegund	Færibreytur
Framleiðandi	Altera/Intel
Röð	Flex 8000
Umbúðir	Bakki
Staða hluta	Úrelt
Fjöldi rannsóknarstofna/CLB	84
Fjöldi rökfræðiþátta/frumna	672
Fjöldi i/o	152
Fjöldi hliðar	8000
Spenna - framboð	4,75V ~ 5,25V
Festingartegund	Yfirborðsfesting
Rekstrarhiti	0 ° C ~ 70 ° C (TA)
Pakki / mál	208-BFQFP
Pakki birgjabúnaðar	208-PQFP (28x28)
Grunnvörunúmer	EPF8820

EPF8820AQC208-4 forrit

Gervigreind (AI)

FPGA er notað í AI til að flýta fyrir reikniritum fyrir vélanám og gera kleift að gera skilvirkar útfærslur á taugakerfi.Geta þess til að endurstilla hratt gerir það kleift að laga sig að mismunandi AI gerðum og verkefnum, sem gerir það að dýrmætum þáttum í því að þróa móttækileg AI forrit.

5G tækni

Í 5G samskiptum er öflug vinnslugeta EPF8820AQC208-4 frábær til að stjórna flóknum samskiptareglum og meðhöndla mikið magn af gögnum.Þetta gerir það tilvalið fyrir grunnstöðvar og netinnviði sem krefjast háhraða gagnavinnslu og afköst.

Skýjatölvu

FPGA er notað í skýjatölvuumhverfi til að auka vinnsluhraða gagna og bæta skilvirkni vinnuálags.Fjölhæfni þess við meðhöndlun samhliða verkefna gerir það að frábæru vali til að flýta fyrir skýjabundnum forritum og þjónustu.

Þráðlaus tækni

Það er ómissandi í þráðlaust samskiptakerfi, sem styður ýmsa tækni frá Wi-Fi til háþróaðra farsímanets.Geta FPGA til að vinna úr mörgum samskiptareglum samtímis gerir það að verkum að það þarfnast þróunar og auka þráðlausra tækja.

Iðnaðarstjórnun

Í iðnaðarumhverfi er EPF8820AQC208-4 notað í sjálfvirkni kerfum þar sem nákvæmni og áreiðanleiki eru mikilvæg.Það auðveldar stjórnun og eftirlit með iðnaðarferlum og stuðlar að aukinni skilvirkni og öryggi í framleiðsluumhverfi.

Internet of Things (IoT)

FPGA gegnir hlutverki í IoT innviðum með því að vinna úr og greina gögn frá fjölmörgum skynjara og tækjum.Þessi hæfileiki er lykillinn að því að gera snjallar borgir, snjöll heimili og önnur IoT forrit þar sem þörf er á skjótum ákvarðanatöku sem byggist á skynjara gögnum.

Lækningatæki

Á læknisfræðilegum vettvangi eykur EPF8820AQC208-4 getu til að greina greiningar- og myndgreiningarbúnað, svo og eftirlitskerfi sjúklinga.Vinnslukraftur þess tryggir skjótan og nákvæma greiningu í læknisfræðilegum greiningum og meðferð.

EPF8820AQC208-4 Svipaðir hlutar

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 Kostir

Samhliða vinnslugeta

EPF8820AQC208-4 skarar fram úr í umhverfi sem krefst samtímis margra aðgerða vegna eðlislægs samsíða vinnsluarkitektúrs.Þessi hæfileiki gerir það kleift að vega betur en hefðbundnir örstýringar og örgjörvar sem vinna úr verkefnum í röð, sem gerir það tilvalið fyrir forrit eins og vídeóvinnslu, flókna gagnavinnslu og eftirlit með kerfinu.

Endurnýjanleiki vélbúnaðar

Einn af framúrskarandi FPGA er geta þess til að endurstilla eftir dreifingu.Þessi endurstillingarhæfni þýðir að þú getur uppfært virkni tækisins og aðlagast nýjum stöðlum eða samskiptareglum án þess að þurfa að skipta um vélbúnað.Þessi sveigjanleiki er dýrmætur í atvinnugreinum þar sem tækniframfarir eru hraðar og tíðar, sem gerir kleift að lengja notagildi tækis og fjárfestingarvernd.

Aðlögun fyrir tiltekin forrit

Tækið gerir ráð fyrir djúpri aðlögun til að uppfylla nákvæmar kröfur notenda eða forrits.Þú getur forritað FPGA til að framkvæma sérhæfðar rökfræðiaðgerðir, hámarka tækið fyrir sérstök verkefni, sem aftur eykur bæði afköst og skilvirkni.Þetta stig aðlögunar er kostur í sérsniðnum og sess forritum þar sem lausnir utan hilla eru ófullnægjandi.

Hröð frumgerð og þróun

EPF8820AQC208-4 styður skjótan frumgerð, sem gerir kleift að endurtaka og betrumbæta hönnun þeirra fljótt.Þessi hröð þróunargeta dregur úr tíma til að markaðssetja fyrir nýjar vörur og gerir fyrirtækjum kleift að bregðast hratt við markaðsþörfum eða tæknilegum breytingum.Það er kostur í samkeppnishæfum atvinnugreinum þar sem það er fyrst getur skilgreint forystu á markaði.

Samþætting margra aðgerða

Með verulegri rökfræði getu og fjölmörgum I/O valkostum getur FPGA samþætt margar aðgerðir á einn flís.Þessi samþætting dregur úr þörfinni fyrir marga aðgreinda hluti, einfalda hönnun, draga úr fótspor vélbúnaðar og hugsanlega lækka kostnað.Slík samþætting er gagnleg til að búa til samningur og skilvirkari rafeindatæki, sérstaklega í rafeindatækni og innbyggðum kerfum.

EPF8820AQC208-4 Forritunarskref

1. Hönnunarfærsla: Þetta skref felur í sér að skilgreina rökfræðirásir og virkni kerfisins sem FPGA mun hrinda í framkvæmd.Þú getur notað mismunandi aðferðir eins og skýringarmynd, lýsingu á vélbúnaði eins og AHDL, VHDL eða Verilog og bylgjulögun.Max+Plus II þróunarhugbúnaður Altera veitir verkfæri fyrir allar þessar aðferðir, sem auðveldar inngöngu og skipulagningu hönnunar þinnar.

2. Samantekt og myndun: Eftir að hönnunin er færð inn þarf að taka hana saman og búa til.Þetta ferli felur í sér að þýða hátt stighönnun á snið sem kortleggur á líkamlega fjölda rökfræðiblokka FPGA og leiðar arkitektúr.Nýmyndunarverkfærið innan Max+Plus II athugar á rökréttum villum, hámarkar hönnun fyrir hraða og svæði og undirbýr það fyrir líkamlega útfærslu á FPGA.

3. Uppgerð og tímasetningargreining: Áður en FPGA forritar líkamlega er mikilvægt að líkja eftir hönnuninni til að tryggja að hún hegði sér eins og búist var við.Eftirlíking hjálpar til við að sannreyna réttmæti og tímasetningargreiningu, sem tryggir að allar aðgerðir innan FPGA uppfylli tilgreindar tímasetningartakmarkanir.Þetta skref hjálpar til við að bera kennsl á og laga villur fyrir stillingar, spara tíma og úrræði sem taka þátt í að kemba eftir stillingu.

4. Stillingargagnaöflun: Þegar hönnunin er staðfest og tilbúin er næsta skref að búa til stillingargögnin.Þessi gögn eru tvöfaldur skrá sem inniheldur allar upplýsingar sem þarf til að stilla rökfræði og tengingu FPGA samkvæmt hönnuninni.Þessi skrá er búin til af þróunarhugbúnaðinum og er notuð til að forrita FPGA.

5. Stilling tæki : Þegar stillingargögnin eru unnin er hægt að forrita EPF8820AQC208-4 FPGA með því að nota ýmsar aðferðir sem henta mismunandi kerfiskröfum.Virka raðið (AS) stillingin gerir FPGA kleift að stjórna ferlinu og tengjast beint við raðstillingartæki.Að öðrum kosti, í virka samsíða upp/niður (APU/APD) aðferðinni, hleður FPGA gögn frá samsíða stillingarbúnaði og stjórnun virkan gagnaflæðið.Fyrir einfaldari uppsetningar, gerir óbeinar raðnemar (PS) valkostur utanaðkomandi stjórnanda að senda raðgögn beint til FPGA án afskipta þess í stjórnferlinu.Að síðustu notar óbein samsíða samstilltur/ósamstilltur (PPS/PPA) nálgun samsíða gagnabíl sem stjórnað er af utanaðkomandi stjórnandi til að forrita FPGA.Val á stillingaráætlun er fyrst og fremst ráðist af sérstökum forritsþörfum og þeim úrræðum sem eru tiltækar í kerfisarkitektúrnum, sem tryggir sveigjanleika og aðlögunarhæfni í dreifingu FPGA.

7. Endurstillingar í kerfinu: Þessi eiginleiki gerir kleift að endurforrita FPGA meðan hann er enn starfræktur innan kerfisins.Þetta er gagnlegt fyrir forrit sem krefjast uppfærslna án niður í miðbæ eða fyrir kerfi sem verða að laga sig að nýjum virkni án breytinga á vélbúnaði.Það felur í sér annað hvort að hluta eða að fullu að endurstilla FPGA með því að hlaða ný stillingargögn en halda kerfinu virku.

EPF8820AQC208-4 Pökkunarvíddir

• Pakkategund: 208-pinna PQFP (plastfjórt flatt pakki)

• Pakkastærð: 28 mm x 28 mm

• Festingartegund: Yfirborðsfesting

EPF8820AQC208-4 Framleiðandi

EPF8820AQC208-4 er framleitt af Intelí kjölfar kaupanna á Altera Corporation árið 2015. Upprunalega þróað af Altera sem hluta af Flex 8000 röð FPGA, endurspeglar þetta tæki arfleifð Altera við að framleiða sveigjanlega, háþéttni forritanleg rökfræðibúnað sem er sniðin fyrir sérsniðna stafræna hönnun.Eftir kaupin, samþætt vörulínur Intel Altera í forritanlegu lausnarhópnum sínum og tryggði áframhaldandi stuðning og framþróun FPGA tækni undir Intel vörumerkinu.Fyrir vikið er EPF8820AQC208-4 nú opinberlega viðurkennt sem Intel FPGA vara, þó að hún haldi upprunalegu Altera hlutanúmerinu sínu.

Niðurstaða

EPF8820AQC208-4 er áberandi sem sveigjanleg og öflug lausn fyrir nútíma stafræn kerfi sem krefjast háhraða vinnslu, samþættingu kerfisstigs og endurstillingar á sviði.Stuðlað af arfleifð Intel og Excellence Altera hönnunar, styður það fjölbreytt forrit frá vélanámi til þráðlausra samskipta og sjálfvirkni í iðnaði.Þessi handbók býr til innsýn í að nýta sér fulla getu þessa FPGA, hvort sem þú ert að frumgerð, stigstærð framleiðslu eða hámarkar háþróaða stafrænu verkflæði.

DataSheet PDF

EPF8820AQC208-4 DATASHETS:

Flex 8000.pdf
