EPM3064ATC44-10 CPLD: Aðgerðir, forskriftir, forrit og ISP forritun

EPM3064ATC44-10 frá Max® 3000A röð Intel er öflugt tæki fyrir stafræn verkefni.Þetta tæki er fljótt, sveigjanlegt og notar lítinn kraft, sem gerir það fullkomið fyrir fjölbreytt úrval af notkun.Þessi handbók fer í gegnum allt sem þú þarft að vita um EPM3064ATC44-10, frá því sem það getur gert til þess hvernig á að setja það upp og hjálpa þér að bæta rafrænu kerfin sín.

Vörulisti

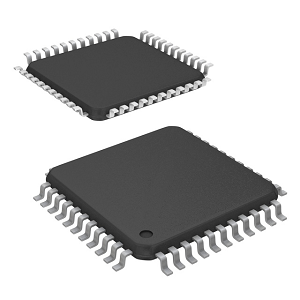

EPM3064ATC44-10 Lýsing

The EPM3064ATC44-10 Frá MAX® 3000A röð Intel táknar öflugt flókið forritanlegt rökfræðibúnað (CPLD) hannað fyrir breitt úrval af stafrænum forritum.Með 64 þjóðhagsbellum er þetta tæki fínstillt fyrir skjót svörun með hámarks útbreiðslu seinkun á 10 nanósekúndum og tryggir skilvirkan árangur.Það starfar á 3,3V framboðsspennu, hýst í 44 pinna þunnt fjórfætla flatpakka (TQFP) pakka, sem hentar fyrir atvinnuskyni innan hitastigs á bilinu 0 ° C til 70 ° C.Hluti númerið EPM3064ATC44-10 umlykur hönnun sína og virkni: EPM Fyrir Max® röð CPLDS, 3064 gefur til kynna sérstaka líkanið með 64 makrókellum, A. fyrir háþróaða 3.3V tækni, T. fyrir TQFP pakkann og C44 Staðfesta pinna fjölda og hitastig forskriftir.Viðskeytið-10 táknar hraðhraða einkunn með lágmarks seinkun.Þetta tæki er fullkomin lausn til að samþætta SSI, MSI og LSI rökfræðiaðgerðir, samhæfar 100% TTL eftirbreytni.Það styður óaðfinnanlega samþættingu fjölbreyttra tækja, allt frá PALS, GALS og 22V10S til Mach og PLSI tæki, sem gerir það afar fjölhæft.Fáanlegt í nokkrum pakkavalkostum eins og PLCC, PQFP og TQFP, MAX® 3000A serían býður upp á hönnunar sveigjanleika í ýmsum forritum.

Ef þú ert að leita að því að uppfæra stafrænu kerfin þín með áreiðanlegum og skilvirkum rökfræðibúnaði, þá er það snjallt að fjárfesta í EPM3064ATC44-10 í lausu.Það er ákvörðun sem tryggir bæði sterka afköst og traustan arðsemi.

EPM3064ATC44-10 CAD módel

EPM3064ATC44-10 fótspor

EPM3064ATC44-10 3D líkan

EPM3064ATC44-10 aðgerðir

• 64 MACROCENTS: Þessi CPLD inniheldur 64 stillanlegar rökfræðieiningar sem kallast Macrocells.Hægt er að forrita hverja makrósell fyrir sig til að framkvæma flóknar rökfræðiaðgerðir, sem gerir tækinu kleift að takast á við fjölbreytt úrval af stafrænum aðgerðum og ferlum.

• Nothæf hlið: Tækið býður upp á um það bil 1.250 nothæf hlið.Þessi mælikvarði á margbreytileika gefur til kynna magn rökfræðiaðlögunar sem mögulegt er innan CPLD, sem gerir það kleift að styðja bæði einfaldar og flóknar stafrænar hringrásir á áhrifaríkan hátt.

• Hámarks rekstrartíðni: EPM3064ATC44-10 getur starfað við hámarks tíðni 222,2 MHz.Þessi hátíðni auðveldar hraðari vinnsluhraða, sem gerir það tilvalið fyrir forrit sem þurfa skjótan viðbragðstíma og háhraða gagnaaðgerðir.

• Töf frá fjölgun: Með litlum útbreiðslu seinkun á allt að 4,5 nanósekúndum, lágmarkar þetta CPLD tímasöfnun merkimiða frá inntaki til framleiðsla og eykur heildarafköst og svörun kerfisins.

• Framboðsspenna: Það starfar á 3,3V framboðsspennu, með leyfilegt svið frá 3,0V til 3,6V.Þetta spennusvið veitir sveigjanleika í kröfum um aflgjafa, sem gerir það samhæft við margvísleg stafræn kerfi.

• I/O PINS: Tækið inniheldur 34 inntak/úttakpinna, sem gerir kleift að umfangsmikil tengsl við aðra hluti stafræns kerfis.Þessir pinnar auðvelda flutning gagna inn og út úr CPLD og styðja breitt fjölda tengivirkni.

• Pakkategund: EPM3064ATC44-10 er til húsa í 44 pinna þunnum fjórfötum Flat Pack (TQFP) og býður upp á samsniðinn formstuðul sem er gagnlegur fyrir forrit þar sem pláss er í iðgjaldi, án þess að skerða fjölda I/O valkosta.

• Rekstrarhitastig: Þessi CPLD er hönnuð til að starfa innan atvinnuhitastigs á bilinu 0 ° C og er hentugur fyrir fjölbreytt umhverfi, sem tryggir áreiðanlegan afköst við dæmigerð iðnaðaraðstæður.

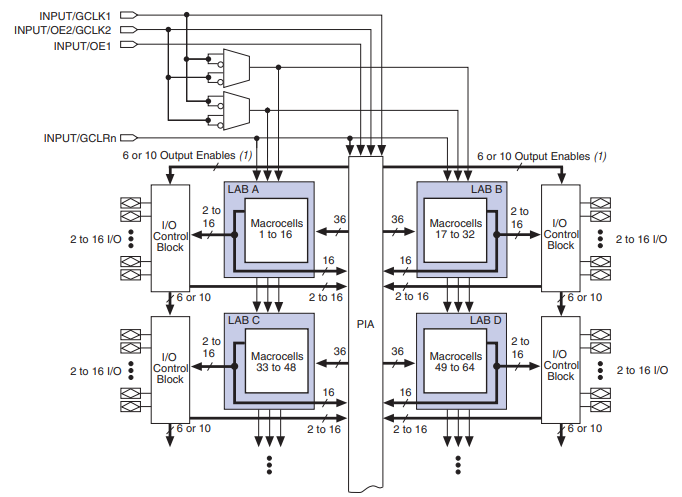

EPM3064ATC44-10 blokkarmynd

Blokkmyndin fyrir EPM3064ATC44-10 veitir sjónræn framsetning á innri arkitektúr sínum og undirstrikar hagnýta íhluti og samtengingu þeirra.Í kjarna hönnunarinnar eru fjórir rökfræði fylkingarblokkir (Labs) merktir A, B, C og D, sem hvor um sig innihalda 16 þjóðhagslegar fyrir samtals 64 þjóðhagsbellur.Þessar rannsóknarstofur eru tengdar miðlægum forritanlegri samtengingu (PIA), sem auðveldar leið á merkjum milli rannsóknarstofanna og I/O stjórnunarblokkanna.PIA tryggir að inntak, framleiðsla og innri rökfræði geti átt samskipti á skilvirkan og sveigjanlegan hátt.Hvert rannsóknarstofu er frekar tengt við I/O stjórnunarblokk sína, sem meðhöndlar allt að 16 I/O pinna.Þessar I/O blokkir stjórna samspili ytri merkja og innri rökfræði og bjóða upp á eiginleika eins og tvíátta aðgerð og forritanleg framleiðsla gerir kleift.Skýringarmyndin sýnir stjórnmerki eins og Global Clocks (Gclk1 og Gclk2), framleiðsla virkja merki (OE1 og OE2), og Global Clear (GCLRN) sem skipuleggja starfsemi þjóðhagslegra.

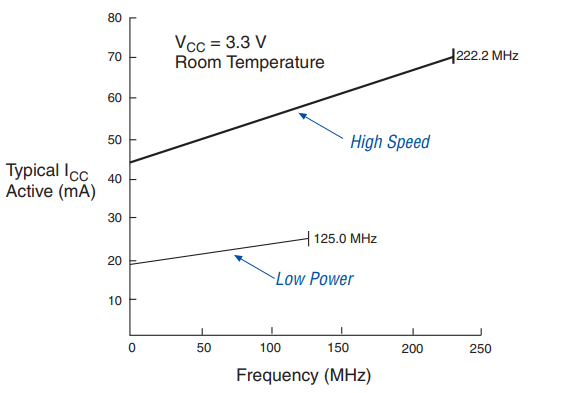

ICC vs. tíðni

Grafið sýnir dæmigerða virkan framboðsstraum (ICC) neyslu á móti tíðni fyrir EPM3064ATC44-10 undir framboðsspennu 3,3V við stofuhita.Tveir rekstrarstillingar eru auðkenndar: Háhraði Og Lítill kraftur.Í háhraða stillingu eykst núverandi neysla línulega með rekstrartíðni, byrjar við um það bil 50mA fyrir lægri tíðni og nær um 70mA við tíðni 222,2 MHz.Þessi háttur er hannaður fyrir forrit sem þurfa hámarksárangur og hraðari vinnsluhraða.Aftur á móti sýnir lágaflsstillingin minni núverandi neyslu, byrjar við um það bil 20mA við lægri tíðni og hækkar í um það bil 30mA við 125 MHz.Þessi háttur er fínstilltur fyrir orkunýtna notkun, sem gerir hann hentugur fyrir hönnun sem forgangsraðar minni orku notkun yfir hraða.

EPM3064ATC44-10 forskriftir

Tegund	Færibreytur
Framleiðandi	Altera/Intel
Röð	Max® 3000A
Umbúðir	Bakki
Staða hluta	Úrelt
Forritanleg gerð	Í kerfisforritanlegu
Seinkaðu tíma TPD (1) Max	10 ns
Spennuframboð - Innra	3V ~ 3,6V
Fjöldi rökfræðiþátta/blokka	4
Fjöldi þjóðhagsboða	64
Fjöldi hliðar	1250
Fjöldi i/o	34
Rekstrarhiti	0 ° C ~ 70 ° C (TA)
Festingartegund	Yfirborðsfesting
Pakki / mál	44-TQFP
Pakki birgjabúnaðar	44-TQFP (10x10)
Grunnvörunúmer	EPM3064

EPM3064ATC44-10 ISP forritunarskref

1. Sláðu inn ISP: Þessi upphafsstig breytist inntak/úttak (I/O) pinnar frá venjulegum notendastillingu í ISP stillingu.Það er undirbúningsskref sem tryggir að tækið sé tilbúið til forritunar og krefst aðeins 1 millisekúndu til að ljúka.

2. Athugaðu auðkenni: Áður en farið er í forritun eða sannprófun er kísilauðkenni tækisins athugað til að staðfesta hver það er og tryggja eindrægni við forritunarskipanirnar.Þetta skref er fljótt og tekur lágmarks hluta af heildar forritunartíma.

3. Magn eyða: Til að hreinsa fyrri gögn úr tækinu er gerð úrgangs.Þetta felur í sér að hlaða þurrkunarskipanir í tækið og beita 100 millisekúndu púls til að eyða EEPROM (rafeindafræðilegum forritanlegum les-aðeins minni) frumum.Þetta skref undirbýr tækið fyrir ný gögn.

4. Forrit: Meðan á þessu skrefi stendur eru ný gögn forrituð í tækið.Þetta felur í sér að hlaða hvert EEPROM heimilisfang með nýju gögnum og beita forritunarpúls til að skrifa gögnin í EEPROM frumurnar.Þetta ferli er endurtekið heimilisfang þar til öll fyrirhuguð gögn eru forrituð í tækið.

5. Staðfestu: Eftir forritun eru gögn tækisins staðfest til að tryggja að þau hafi verið skrifuð rétt.Þetta felur í sér að lesa gögnin frá hverju EEPROM heimilisfangi og bera þau saman við fyrirhuguð gögn.Þetta skref tryggir forritun nákvæmni og er endurtekið fyrir hvert heimilisfang.

6. Hætta ISP: Lokaskrefið breytist I/O pinnar frá ISP ham aftur í notendastillingu.Eins og Enter ISP stigið, er þetta skref einnig fljótt og krefst aðeins 1 millisekúndu.Það markar lokið forritunarferlinu og gerir tækinu kleift að halda áfram venjulegum aðgerðum.

EPM3064ATC44-10 forrit

Innbyggð kerfi

Þessi CPLD er tilvalið fyrir innbyggð kerfisforrit þar sem sérsniðin rökfræði er nauðsynleg til að auka virkni örstýringar.Það getur framkvæmt verkefni eins og tengi, stjórnunarmerki og stjórnun jaðartækja með vélbúnaði, eflt getu og skilvirkni innbyggðra hönnunar.

Fjarskipti

Í fjarskiptageiranum gegnir EPM3064ATC44-10 hlutverki í meðhöndlun samskiptareglna, stjórnun merkja og gagnaleið.Háhraða vinnsluhæfileiki þess gerir það hentugt fyrir forrit eins og vinnslu stafrænna merkja, netrofa og umbreytingu viðmóts, sem hjálpar til við að viðhalda skilvirkri gagnaflæði og áreiðanleika samskipta.

Próf og mælingarbúnaður

Tækið er mikið notað í prófunar- og mælitækjum vegna endurgjöf þess og hraðri notkun.Það er fær um að meðhöndla flókna rökfræðiaðgerðir sem krafist er í gagnaöflunarkerfi, merkjasöfnum og greiningartækjum, sem veitir nákvæma stjórn og aðlögunarhæfni sem þarf í vísindalegum og iðnaðarprófunarumhverfi.

Iðnaðareftirlitskerfi

Sem forritanlegur rökfræðistýring (PLC) er EPM3064ATC44-10 að finna í ýmsum sjálfvirkni og ferli stjórnunarforritum.Það býður upp á nauðsynlega rökfræðilega getu til að stjórna vélum, vinna úr merkjum og framkvæma öryggiseftirlit, allt á meðan hún starfar á skilvirkan hátt við iðnaðaraðstæður og innan breitt hitastigssviða.

Rafeindatækni neytenda

Í neytandi rafeindatækni hjálpar þessi CPLD til að knýja nýsköpun í tæki eins og Smart Home Systems, Portable Gaming tæki og Advanced Audio/Visual Equipment.Það styður flóknar rökfræðilegar lausnir sem auka virkni tæki, bæta viðmót og gera kleift að samþætta næstu kynslóðareiginleika í neytendavörum.

EPM3064ATC44-10 Svipaðir hlutar

• EPM3064ATC44-7

• EPM3064ATI100-10

• EPM3064ATC44-10N

EPM3064ATC44-10 Kauphandbók

Þegar íhugað er kaup á EPM3064ATC44-10 eru nokkrir þættir sem þarf að hafa í huga til að tryggja að það passi við kröfur verkefnisins.Vertu fyrst og fremst meðvituð um að þessi hluti er úreltur, þó að við bjóðum samt upp á takmarkaðan lager.Gakktu úr skugga um að tæknilegar upplýsingar passi við þarfir þínar.EPM3064ATC44-10 er með 64 makrókellur, starfar við hámarks tíðni 222,2 MHz og er hannað fyrir 3,3V aflgjafa innan 44-pinna TQFP pakka.Það er nauðsynlegt að fara yfir gagnablað og umsóknarbréf til að skilja að fullu samþættingu og rekstrarkröfur þessa íhluta.Með hliðsjón af úreltri stöðu íhlutans, metur einnig valkosti sem veitir svipaða virkni og er virkan studdur.Þetta skref er mikilvægt til að viðhalda langlífi og stuðningsgetu verkefnisins.

EPM3064ATC44-10 Kostir

Háhraða árangur

Þetta tæki er fær um að starfa við háa hámarks tíðni 222,2 MHz, sem gerir kleift að fá skjót vinnslu gagna og verkefna.Lítil útbreiðslu seinkun á aðeins 4,5 nanósekúndum lágmarkar tímann sem það tekur fyrir merki að ferðast um tækið og auka heildarviðbrögð kerfisins og afköst í tímaviðkvæmum forritum.

Lítil orkunotkun

EPM3064ATC44-10 er hannað fyrir skilvirkni og starfar á 3,3V framboðsspennu, sem hjálpar til við að draga úr heildar orkunotkun kerfisins sem það er hluti af.Þessi aðgerð er gagnleg í færanlegum tækjum og rafhlöðustýrðum tækjum þar sem krafist er orkunýtingar.

Endurvirkni og sveigjanleiki

Endurvirkjanlegt eðli þessa CPLD gerir ráð fyrir mörgum endurtekningum og uppfærslum í hönnunarstiginu og eftir dreifingu, sem styður stöðuga endurbætur og aðlögun að breyttum tæknilegum þörfum án þess að þurfa fullkomna endurhönnun vélbúnaðar.

Víðtæk viðmótsgeta

Með 34 I/O pinna styður EPM3064ATC44-10 umfangsmikla tengivalkosti, sem gerir það auðvelt að tengjast fjölmörgum öðrum stafrænum íhlutum.Þessi sveigjanleiki er frábær fyrir flókin kerfi sem krefjast fjölmargra tenginga milli mismunandi gerða tækja.

Áreiðanleiki og langlífi

Þessi CPLD er smíðaður með öflugri, óstöðugri, flass-byggðri arkitektúr og viðheldur heiðarleika og virkni áætlunarinnar með tímanum og tryggir stöðuga afköst og áreiðanleika jafnvel með tíðum aflrásum eða við erfiðar rekstrarskilyrði.

Óaðfinnanleg samþætting við núverandi rökfræði tæki

EPM3064ATC44-10 getur auðveldlega komið í stað margra eldri gerða af rökfræðibúnaði eins og PALS og GALS, dregið úr flækjum kerfisins og aukið skilvirkni.Þessi hæfileiki gerir það að kjörið val til að uppfæra núverandi kerfi eða treysta margar aðgerðir í eitt tæki.

Breitt rekstrarhita svið

Hentar fyrir viðskiptalegum forritum, þetta tæki starfar áreiðanlega innan hitastigs á bilinu 0 ° C til 70 ° C.Þessi styrkleiki gerir kleift að dreifa í margvíslegu umhverfi, allt frá skrifstofustillingum til iðnaðarstöðva, án niðurbrots árangurs.

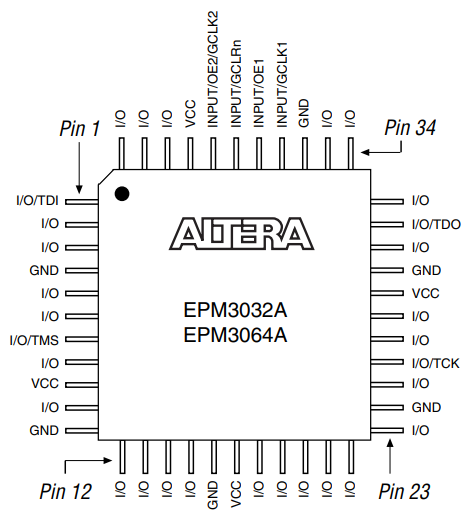

EPM3064ATC44-10 PAKKAR-OUT skýringarmynd

EPM3064ATC44-10 pakkaferðarmyndin táknar líkamlegt fyrirkomulag pinna fyrir tækið.Það veitir upplýsingar um aðgerðir og verkefni hvers pinna í 44 pinna pakkanum.Hver pinna er merktur með tilnefndri virkni, svo sem I/O (inntak/framleiðsla), aflgjafa (VCC), jörðu (GND) eða sérstök rekstrarmerki eins og TDI, TDO, TMS og TCK, sem eru notuð fyrir JTAGForritun og kembiforrit.Skýringarmyndin notar útsýni yfir flísina, með skýrum vísbendingum um númerun PIN til að hjálpa til við að bera kennsl á PIN-stöðu miðað við líkamlega pakkann.

PIN -verkefnin innihalda nokkra I/O pinna, sem bjóða upp á sveigjanleika til að tengja tækið við aðra íhluti í hringrás.Sérstakir pinnar eins og inntak/GCLK og inntak/OE eru auðkenndir og sýna tvöfalt tilgangshlutverk sitt við að veita klukkutegundir eða starfa sem almennir inntakspinna.Þessir fjölvirku pinnar eru frábærir til að hámarka notkun tækisins í forritanlegum rökfræðiforritum.Í skýringarmyndinni er einnig bent á afl og jörð pinna sem dreift er yfir pakkann og tryggir áreiðanlega aflgjafa og heilleika merkja.Með hornmerkinu sem gefur til kynna pinna 1 hjálpar skýringarmyndin rétt að stilla flísinni við samsetningu og draga úr hættu á villum.

EPM3064ATC44-10 framleiðandi

Altera var þekkt fyrir FPGA og CPLD vörulínur sínar, eins og Max og Stratix serían.EPM3064ATC44-10, hluti af Max 3000A seríunni, var einn af vinsælustu CPLDS Altera.Intel eftir ákvörðun hefur einbeitt sér að því að efla FPGA tækni og samþætta hana við Xeon örgjörva fyrir verkefni í AI og gagnavinnslu.FPGA leikkerfið Intel inniheldur nú Agilex og Stratix 10 seríuna, sem tekur á þörfum í 5G og skýjatölvu.Intel hefur hætt nokkrum eldri altera vörum eins og EPM3064ATC44-10 sem hluti af umskiptum í nýrri tækni.Intel heldur áfram að leiða í forritanlegri rökfræði, leggja áherslu á AI hröðun og endurstilla tölvunarfræði með nýjungum í OneAPI og FPGA kortum.

Niðurstaða

EPM3064ATC44-10 er frábært val til að búa til eða bæta stafræn tæki.Það er hratt, duglegt og getur tengst mörgum öðrum íhlutum, sem gerir það gagnlegt fyrir ýmis rafræn forrit.Þessi handbók fjallaði um helstu eiginleika sína, hvernig hún er hægt að nota í mismunandi tækjum og ávinningi hennar, sem sýnir hvernig hún getur hjálpað til við að gera þróaðri og áreiðanlegri rafræn kerfi.Hvort sem þú ert að uppfæra gamla búnað eða byggja eitthvað nýtt, þá er EPM3064ATC44-10 lykilatriði sem hjálpar til við að gera allt betur.

DataSheet PDF

EPM3064ATC44-10 DATASETS:

Max 3000a tæki Fjölskyldublað.pdf
