Full Bridge Rectifier: Skilvirk AC til DC umbreyting, hönnun hringrásar og forrit

Full brú afriðari sem notaður er til að breyta skiptisstraumi (AC), eins og kraftinum frá vegginn innstungu, í beina straum (DC), sem er sú tegund afls sem flest rafeindatæki nota.Ólíkt einfaldari kerfum sem eyða helmingi af komandi rafmagni notar fullur brúarafritari fjóra díóða til að ganga úr skugga um að það nái krafti bæði upp og niður sveiflur AC hringrásarinnar.Þessi grein mun kanna hvernig fullur brúarafritari virkar, hluti hennar og hvers vegna hún er svo mikilvæg í mörgum tækni í dag.

Vörulisti

Yfirlit yfir fullan brúarafréttara

A. Full brúarafritari, einnig þekktur sem fullbylgjubrúafritari eða einfaldlega díóða brúafrekari, er rafræn hringrás sem er hönnuð til að umbreyta skiptisstraumi (AC) í beinan straum (DC).Það þjónar sem hluti í mörgum raf- og rafrænum forritum þar sem þörf er á stöðugri DC spennu.Ólíkt hálfbylgjuafrétti, sem notar aðeins helming AC bylgjulögunarinnar, nýtir fullur brúafrekari bæði jákvæða og neikvæða helminga AC hringrásarinnar, sem gerir það skilvirkara í umbreytingu á krafti.Notkun fulls brúarafréttara treystir á uppstillingu fjögurra díóða sem raðað er í brúarmyndun.Þessir díóða vinna sameiginlega til að tryggja að straumur straumflæðis haldist sú sama yfir álagið, óháð pólun AC inntaksins.Þetta fyrirkomulag gerir í raun kleift hringrásina kleift að bæta úr báðum helmingum inntaksbylgjulögunarinnar, sem leiðir til stöðugri og stöðugra DC framleiðsla miðað við hálfbylgjuafritara.

Einn af lykil kostum fulls brúarafréttara er aukin skilvirkni þess.Þar sem það vinnur allan AC bylgjulögunina frekar en aðeins helming, býr það til hærri meðaltal DC framleiðsluspennu, sem er gagnlegt í hagnýtum forritum.Að auki, með því að nýta inntakstyrkinn að fullu, dregur það úr afl tapi og hitaleiðni, sem gerir það að ákjósanlegu vali í ýmsum aflgjafa kerfum.Full brúafrekarar eru mikið notaðir í skipulegum aflrásum, þar með talið þeim sem finnast í rafmagns millistykki, rafhlöðuhleðslutæki og raforkubirgðir.Þessi tæki krefjast stöðugrar og áreiðanlegrar DC spennu til að tryggja stöðugan rekstur rafrænna íhluta.Geta fulls brúarafréttara til að skila sléttum og skilvirkum DC afl gerir það að mikilvægum þætti í nútíma raf- og rafrænu verkfræði.

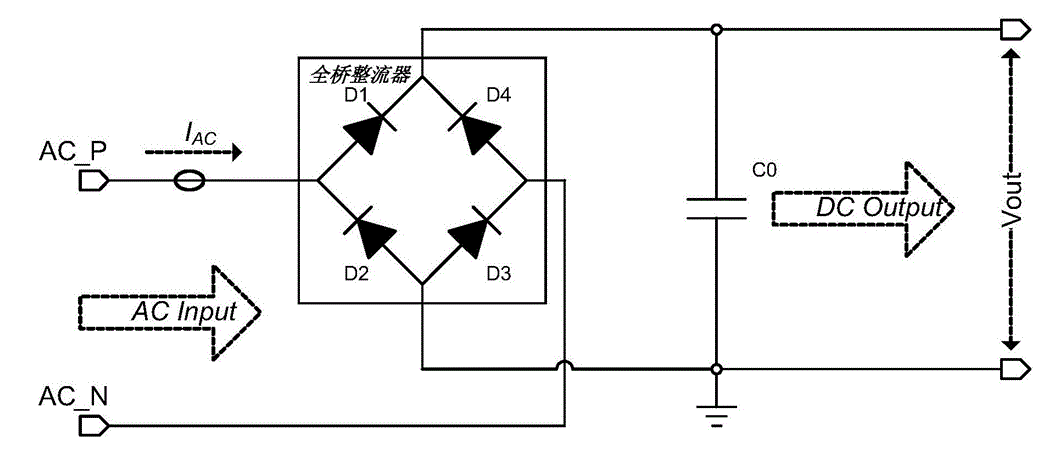

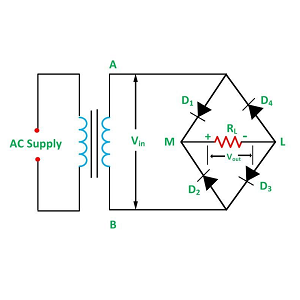

Mynd 2.Full brúarafritariSkýringarmynd

Hringrásarmyndin sýnir vinnu meginregluna um fullbylgjubrúarafritara, algengan rafrænan þátt sem notaður er til að umbreyta skiptisstraumi (AC) í beinan straum (DC).Hringrásin samanstendur af fjórum díóða (D1, D2, D3 og D4) sem raðað er í brúarstillingu.Það hefur tvo AC inntaksstöðvar (merktir AC_P og AC_N) og tvö DC framleiðsla skautanna.Þegar AC spennu er beitt notar afriðari díóða til að tryggja að straumurinn renni í sömu átt bæði við jákvæðu og neikvæða helminga AC hringrásarinnar.Í jákvæðu hálfhringnum eru díóða D1 og D2 framsæknir og leyfa straumnum að fara framhjá, en D3 og D4 eru öfug hlutdræg og loka straumi.Meðan á neikvæðum hálfhringrás stendur verða D3 og D4 framsæknir og háttsemi, en D1 og D2 hindra strauminn.Þetta ferli lagfærir AC inntakið og framleiðir pulsating DC framleiðsla.Þéttinn (C0) sléttir framleiðsluna, dregur úr spennu sveiflum og skapar stöðugri DC spennu (vout).

Smíði á fullri bylgjubrúarafritara

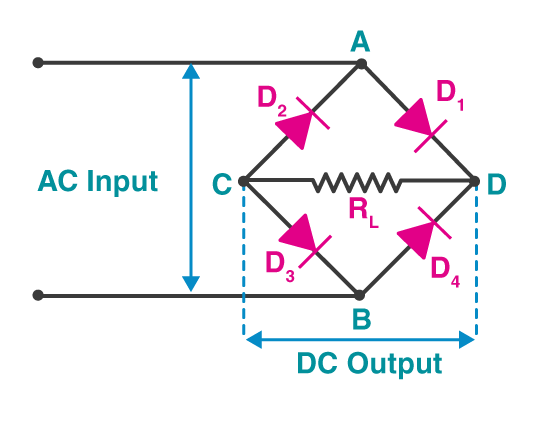

Mynd 3. Framkvæmdir við fulla bylgjubrúa

Full bylgjubrúafritari, rafræn hringrás sem er hönnuð til að umbreyta skiptisstraumi (AC) í beinan straum (DC) á skilvirkan hátt.Þetta leiðréttingarferli treystir á sameinaða notkun díóða og viðnámsálag, sem hver og einn stuðlar að virkni og skilvirkni hringrásarinnar.Framkvæmdir afriðsins samanstanda af eftirfarandi meginþáttum:

1. Fjórir díóða (D₁, D₂, D₃, D₄)

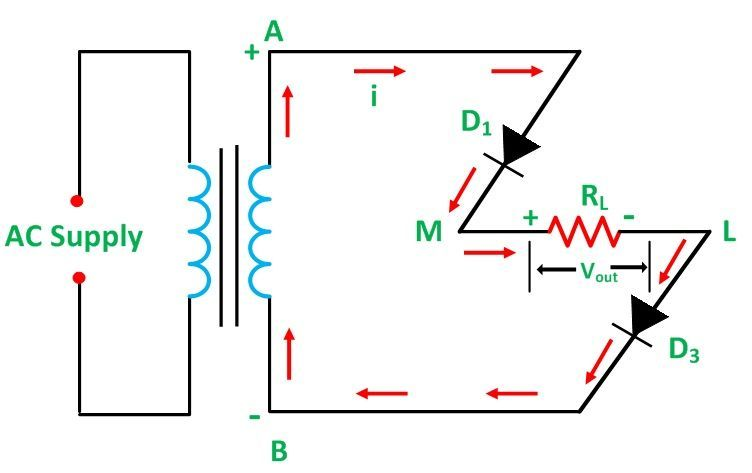

Díóða fjögurra eru hjarta hringrásarinnar og er raðað í brúarstillingu.Þeir gegna hlutverki í leiðréttingarferlinu með því að leyfa straumnum að flæða aðeins í eina átt í gegnum álagið, óháð AC inntaks pólun.Hver díóða virkar sem einstefna loki fyrir rafstraum.Meðan á jákvæðu hálfhringnum á AC inntakinu stendur, verða díóða D₁ og D₂ framsæknir, sem gerir straumnum kleift að renna í gegnum álagið.Á sama tíma eru díóða D₃ og D₄ öfug hlutdræg og loka fyrir strauminn.Þetta tryggir að straumur rennur í eina átt í gegnum álagið.

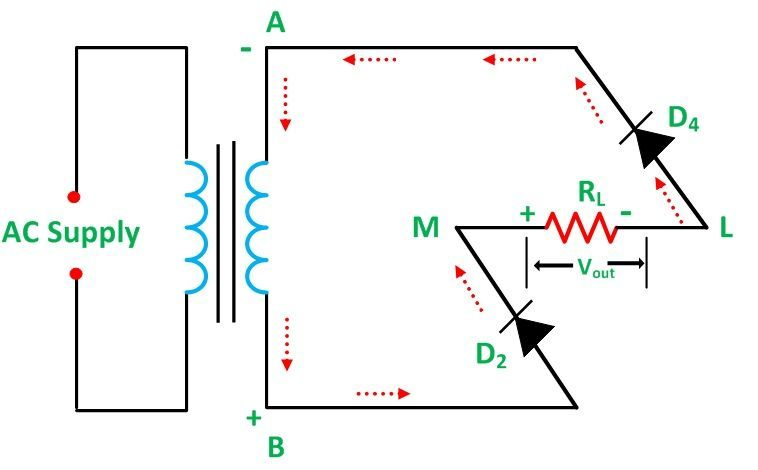

Meðan á neikvæðum hálfhringrás AC inntaksins stóð snúa hlutverk díóða aftur.Díóða D₃ og D₄ verða framsækin, leiðandi straumur, en díóða D₁ og D₂ eru öfug hlutdræg og hindra straum.Aftur rennur straumurinn í sömu átt í gegnum álagið og viðheldur einátta straumi.Þessi skiptisaðgerð díóða tryggir að báðir helmingar AC bylgjulögunarinnar eru notaðir, sem leiðir til skilvirkari umbreytingar miðað við hálfbylgjuafritara, sem notar aðeins helming AC hringrásarinnar.

2. Resistive álag (r_L)

Viðnám álag, merkt R_L Í skýringarmyndinni, táknar íhlutinn eða tækið sem notar leiðrétta DC framleiðsla.Þetta álag gæti verið viðnám, rafeindabúnaður eða hvaða tæki sem krefst DC afls til að virka.Lagfærður straumur rennur í gegnum álagið og skilar nothæfu krafti.Árangur og skilvirkni hringrásarinnar er að mestu leyti háð einkennum álagsins og gæði leiðréttra framleiðslunnar.Álagið er tengt yfir DC framleiðsla skautanna, merkt B og D á skýringarmyndinni.Stefna núverandi flæðis í gegnum álagið er í samræmi vegna leiðréttingarferlisins og tryggir afhendingu einátta DC straums.

3. AC inntaksstöðvar (A og C)

Réttari hefur tvo inntaksstöðvar merktar A og C, þar sem AC framboðið er tengt.Skolun AC inntaksins skiptir reglulega, þar sem jákvæðu og neikvæðu helmingsferlunum er unnið á annan hátt af díóða.Inntaksspennan er rásuð í gegnum brúarnetið og tryggir að báðir helmingar AC bylgjulögunar stuðla að framleiðslustraumnum.

4. DC framleiðsla skautanna (B og D)

Afleiðari framleiðir DC spennu yfir framleiðsla skautanna, merkt B og D á skýringarmyndinni.Framleiðslan er pulsating DC bylgjulögun, með neikvæða helming AC hringrásarinnar sem er hvolft til að samræma jákvæðan helminginn.Þrátt fyrir að þessi bylgjulögun sé einátta, inniheldur það samt nokkrar sveiflur eða gára, vegna leiðréttingarferlisins.Full bylgjubrúarafrétti er mjög duglegur vegna þess að hann notar báða helminga AC bylgjulögunarinnar og tvöfaldar í raun tíðni framleiðslumerkisins samanborið við hálfbylgjuafritara.Þessi aukna tíðni gerir það auðveldara að slétta út gára með síunaríhlutum eins og þéttum eða inductors og framleiða stöðugri DC framleiðsla fyrir hagnýt forrit.Þessi hönnun er mikið notuð í rafrásum vegna getu hennar til að veita hærri meðaltal framleiðsla spennu, bætta skilvirkni og betri nýtingu inntaksaflsins samanborið við einfaldari rafrásir.

Virkni fulls brúarafréttara

Full brúarafrétti, þekktur fyrir getu sína til að breyta skiptisstraumi (AC) í beina straum (DC).AC, sem oft er fáanlegt í íbúðarhúsnæði, atvinnu- og iðnaðar rafkerfi, er ekki við hæfi fyrir flest rafeindatæki vegna tvíátta þess, sem skiptir á milli jákvæðra og neikvæðra lota.Full brúafrekari fjallar um þetta mál með því að nota stefnumótandi stillingu díóða til að auðvelda umbreytingu AC í DC, sem gerir rafeindatækjum kleift að starfa á áreiðanlegan hátt.Leiðréttingarferlið hefst þegar AC inntak, sem fylgir náttúrulega sinusoidal mynstri með skiptandi jákvæðum og neikvæðum hálfhringjum, fer inn í rafrofinn.Hönnun rafransins samanstendur af fjórum díóða, raðað í brúarstillingu, sem vinna saman að því að beina raforkuflæði í eina átt.Þegar AC inntak skiptir, framkvæma sérstök pör af díóða meðan á hverri hálfri lotu stendur.

Til að búa til stöðugri og nothæfari DC spennu er framleiðsla rafréttarins venjulega færð í gegnum síunarhluta, svo sem þétti.Þéttinn gegnir hlutverki með því að geyma hleðslu meðan á tindum pulsating DC og losar það meðan á trogunum stendur, dregur í raun úr sveiflum og sléttir bylgjulögunina.DC spenna sem myndast er mun stöðugri og hentar til að knýja rafeindatæki.Mikilvægi fulls brúarafréttara nær langt út fyrir einfalda umbreytingu.Stöðug DC framleiðsla þess er frábær fyrir rétta virkni á fjölmörgum rafeindatækjum, allt frá litlum heimilisgræjum eins og snjallsímum, spjaldtölvum og fartölvum til stærri, flóknari kerfa eins og tölvuþjóna, fjarskiptanet og iðnaðarvélar.Þessi tæki og kerfi þurfa stöðugt og stöðugt aflgjafa til að forðast afköst eða hugsanlegt tjón af völdum sveiflna í rafmagnsinntakinu.Hæfni afriðara til að nýta báða helminga AC bylgjulögunarinnar gerir það skilvirkara en hálfbylgjuafritara, sem veitir hærri meðaltal framleiðsluspennu og lágmarka orku sóun.Með því að tryggja stöðugt og áreiðanlegt DC framboð eykur fulla brúarafrétti ekki aðeins afköst tækjanna sem það valdi heldur einnig lengir líftíma þeirra með því að vernda viðkvæma íhluti gegn óreglu í spennu.Þessi skilvirkni og áreiðanleiki gerir það að verkum í nútíma rafeindatækni og orkubreytingarkerfi.

Rekstrarvirkni fulls brúarafréttara

Notkun fulls brúarafréttara er bæði flókin og nauðsynleg til að umbreyta skiptisstraumi (AC) í beina straum (DC), umbreytingu sem er mikilvæg til að knýja óteljandi rafeindatæki.Hægt er að skilja þetta ferli sem röð samtengdra áfanga, sem hver og einn gegnir hlutverki við að tryggja skilvirkni, stöðugleika og áreiðanleika DC framleiðslunnar.

1. Aðlögun AC og spennir

Leiðréttingarferlið byrjar með AC inntaki, venjulega fengið frá venjulegu aflgjafa, svo sem innstungu á vegg.Hins vegar er spenna þessarar AC inntak oft of mikil eða ekki við hæfi til beinna notkunar í rafrásum.Til að takast á við þetta er spenni notaður til að hætta við spennuna á öruggari og viðráðanlegri stig.Spenni aðlagar ekki aðeins inntaksspennuna heldur einangrar einnig hringrásina frá aðal aflgjafa, sem veitir viðbótar lag af öryggi.Með því að stíga niður spennuna tryggir spenni að afriðari starfar á skilvirkan hátt og lágmarka hættuna á spennutoppum eða bylgjum sem gætu skaðað viðkvæma rafræna íhluti.Þetta undirbúningsstig er mikilvægt til að gera inntak AC tilbúið fyrir síðari leiðréttingarferlið.

2. Virkjun díóða meðan á jákvæðum og neikvæðum hálfhringjum stendur

3. Þétti síun

Lagfærð framleiðsla á þessu stigi, en einátta, inniheldur enn sveiflur eða gára vegna skiptis eðlis upprunalegu AC inntaksins.Til að slétta út þessar gára og framleiða stöðugri DC spennu er þétti settur yfir framleiðsluna af afriðara.Þéttinn vinnur með því að hlaða þegar leiðrétt spenna nær hámarki og losnar þegar spenna lækkar.Þetta ferli fyllir í eyðurnar á milli púlsa leiðréttu bylgjulögunarinnar og dregur í raun úr spennuafbrigði.Útkoman er mun sléttari DC framleiðsla til að knýja viðkvæm rafeindatæki.Í forritum sem þurfa nákvæmni, svo sem lækningatæki, samskiptatæki og örstýringar, tryggir þetta síunarstig að spenna sem fylgir er stöðug og áreiðanleg.

4. Spenna stöðugleiki

Jafnvel eftir síun geta minniháttar sveiflur eða óregla varað í DC framleiðslunni.Til að betrumbæta gæði spennunnar enn frekar er oft notað viðbótar spennuþátta, svo sem spennueftirlit eða fullkomnari síunarrásir.Spennustýringar eru hönnuð til að viðhalda stöðugri framleiðsluspennu, jafnvel þó að inntaksspennan eða álagsskilyrðin séu mismunandi.Þessi stöðugleiki er mikilvægur fyrir tæki sem krefjast nákvæmrar og stöðugs spennuframboðs, svo sem örgjörva, skynjara eða minniseiningar.Með því að tryggja að framleiðsla spenna haldist innan nákvæms sviðs eykur þetta stig afköst og langlífi tækjanna sem knúin eru af afriðara.

Allt rekstrarferlið við fulla brúarafréttann er hannað til að hámarka orkunýtni en lágmarka aflstap.Með því að nota bæði jákvæða og neikvæða helminga AC inntaksins nær afriðari meiri skilvirkni samanborið við hálfbylgjuafréttar, sem nota aðeins helming AC bylgjulögunarinnar.Að auki tryggir kerfisbundin nálgun við umbreytingu, leiðréttingu, síun og stöðugleika inntaksins að framleiðslan er ekki aðeins stöðug heldur einnig örugg til notkunar með viðkvæmum rafeindum íhlutum.Með þessu fjögurra fasa ferli veitir fullur brúarafrétti áreiðanlegt og skilvirkt DC aflgjafa, fyrir fjölbreytt úrval af rafeindatækjum og kerfum.Með því að skila stöðugum og stöðugum DC framleiðsla verndar afriðað viðkvæmar hringrásir gegn spennusveiflum og tryggir rétta virkni og lengd líftíma tækjanna sem það valdi.Þetta gerir það að mikilvægum þáttum í nútíma aflgjafahönnun.

Full Wave Bridge Pectifier Peak Inverse Puble (PIV)

Hámarks andhverfa spennu (PIV), forskrift fyrir díóða sem notuð er í fullri bylgjubrúafritara, þar sem það ákvarðar getu þeirra til að standast hámarks öfugspennu á tímabilum sem ekki eru leiðandi.PIV tryggir að díóða geti sinnt hæstu spennu sem þeir geta upplifað í öfugri hlutdrægni án þess að mistakast eða brjóta niður.Þessi færibreytur er notaður í háspennu eða iðnaðarnotkun, þar sem hringrásir verða fyrir spennustigum og sveiflum.Að skilja PIV hjálpar til við að hanna afriðara sem eru ekki aðeins duglegir heldur einnig endingargóðir og áreiðanlegar við mismunandi rekstrarskilyrði.

Reikna og beita PIV

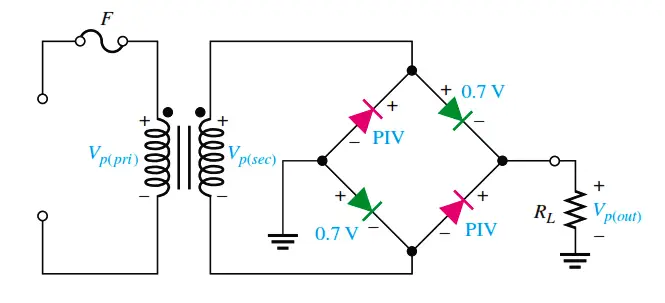

Mynd 6. Hagnýt díóða líkan með PIV útreikning

PIV fyrir hvern díóða í fullri bylgjubrúna er hámarks öfugspenna sem díóða verður að hindra meðan á notkun stendur.Þetta gildi er jafnt og hámarks AC spennu framboðsins, sem hægt er að reikna út með því að margfalda RMS (rótarmeðaltal) spennuna með ferningsrótinni 2.vera um það bil 325 volt (230 × √2).Þar af leiðandi verður PIV -einkunn fyrir hvern díóða í afriðara að vera að minnsta kosti 325 volt til að standast þessa hámarksspennu á öruggan hátt án bilunar.

Í hringrásum þar sem spennir er notaður til að stíga upp eða stíga niður inntaksspennuna verður PIV -útreikningurinn einnig að gera grein fyrir umbreyttu spennunni.Til dæmis, ef spenni stígur niður spennuna í 120 volt AC, verður hámarksspenna um það bil 170 volt (120 × √2) og díóða ætti að hafa PIV -einkunn að minnsta kosti 170 volt.Að tryggja að PIV -mat hvers díóða passar við eða sé meiri en reiknuð hámarksspenna til að koma í veg fyrir öfugan lekastrauma og vernda afriðara gegn skemmdum af völdum yfirspennuaðstæðna.

Val og endingu díóða byggð á PIV

Að velja díóða með viðeigandi PIV-mat er mikilvægt skref til að tryggja endingu og áreiðanleika langtíma og áreiðanleika fullbylgjubrúa.Díóða með PIV -einkunnir hærri en reiknuð hámarksspenna veitir aukinn öryggismörk, sem gerir hringrásina öflugri gegn óvæntum spennum eða bylgjum í AC framboðinu.Þessi öryggisbuffi er frábær í iðnaðar- og miklum krafti, þar sem sveiflur eru tíðari og alvarlegri.

Notkun díóða með ófullnægjandi PIV -einkunnir getur leitt til tíðra mistaka þar sem díóða geta verið ófær um að hindra öfug spennu meðan á notkun stendur.Með tímanum getur þetta valdið ofhitnun, skemmdum á öðrum íhlutum í hringrásinni og jafnvel algjörri afköst bilun.Aftur á móti hjálpa díóða með viðeigandi metin eða örlítið of tilgreind PIV gildi að tryggja að afriðari þolir rekstrarskilyrði og lengja heildar líftíma þess.

Áhrif á afköst og langlífi.

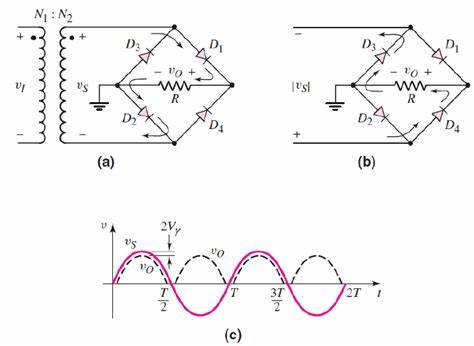

Mynd 7. Fullbylgjubrú rafrásir og framleiðsla bylgjuform

Árangur og langlífi fulls bylgjubrúarafrektors eru mjög háð PIV -einkunnum díóða þess.Þegar díóða með fullnægjandi PIV -einkunnir eru notaðar stuðla þær að almennri styrkleika hringrásarinnar, sem gerir það kleift að virka áreiðanlega jafnvel við krefjandi aðstæður.Þessi áreiðanleiki er frábær í Applications Power Stability, svo sem lækningatæki, samskiptakerfi og iðnaðarvélar.

Ef díóða er rétt metin koma þeir í veg fyrir öfugan lekastrauma og rafmagnsbrot, sem tryggja stöðugan og stöðugan DC framleiðsla.Þessi stöðugleiki verndar ekki aðeins viðkvæma íhluta downstream heldur lágmarkar einnig viðhaldskröfur og dregur úr hættu á kostnaðarsömum tíma í kerfinu.Að auki, rétt PIV val gerir afriðara kleift að takast á við stöku bylgjur eða óeðlilegar spennusveiflur án þess að skerða heiðarleika þess eða skilvirkni.

Þétti sía í fullbylgjubrúarafréttum

Sameining þétti síu í fullbylgjubrúarafréttum er framför sem eykur gæði framleiðslunnar bein straumur (DC).Full bylgjubrúafritar umbreyta á skilvirkan hátt skiptisstraum (AC) í DC, en tafarlaus framleiðsla er ekki slétt, stöðug DC.Í staðinn er það pulsating DC bylgjuform, sem einkennist af reglubundnum tindum og trogum.Þessi sveiflur geta valdið vandamálum fyrir viðkvæm rafeindatæki sem krefjast stöðugrar og stöðugrar spennu til að virka á áreiðanlegan hátt.Til að takast á við þessa takmörkun og bæta framleiðsla rafransins er þétti síu bætt við.Geta þéttarans til að geyma og losa rafmagnsorku hjálpar smám saman að slétta út þessar sveiflur og framleiða hreinni og stöðugri DC spennu.

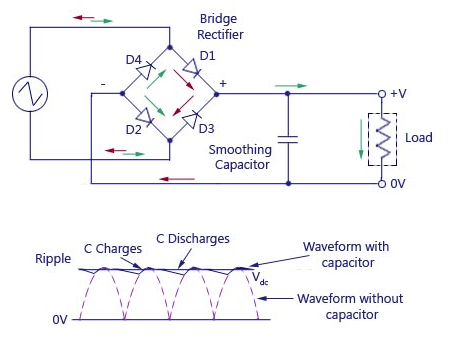

Mynd 8. Fullbylgjuafrétti með þétti síu

Hlutverk og vélbúnaður þétti sía

Megintilgangur þéttarins í fullbylgjubrúarafrétti er að draga úr gára og koma á stöðugleika framleiðsluspennunnar.Ripple vísar til litla, afgangs AC íhluta sem er áfram lagður á leiðréttu DC framleiðsluna.Þessi gára á sér stað vegna þess að leiðréttingarferlið breytir til skiptis jákvæðum og neikvæðum helmingum AC bylgjulögunarinnar í pulsating DC en útrýma ekki spennu sveiflunum.Þétti sían virkar með því að hlaða að hámarksspennu leiðréttu bylgjulögunarinnar þegar díóða er að leiðast og losna síðan til að viðhalda spennunni þegar díóða er ekki leiðandi.

Þessi hleðsluhleðslutæki tryggir að spenna yfir álagið er tiltölulega stöðugt, jafnvel þegar leiðrétt AC spennu lækkar á milli tinda.Þéttinn fyllir eyðurnar á milli púlsa leiðréttra DC, sléttir bylgjulögunina út og dregur úr gára.Útkoman er mun stöðugur DC framleiðsla, sem er þörf fyrir að knýja viðkvæm rafeindatæki eins og örstýringar, skynjara og samskiptakerfi, þar sem jafnvel minniháttar spennuafbrigði geta leitt til árangursmála.

Auka stöðugleika framleiðslunnar með stærri þéttum

Þéttni gildi síuþéttisins gegnir hlutverki við að ákvarða árangur minnkunar gára.Stærri þétti hefur hærri hleðslugeymslugetu, sem gerir honum kleift að viðhalda spennustigi á skilvirkari hátt í áföngum AC hringrásarinnar.Þessi jók geymslugeta lágmarkar spennu lækkar á milli tindanna í leiðréttu framleiðslunni, sem leiðir til sléttari og stöðugri DC bylgjuforms.Því stærra sem þéttni er, því betra getur þétti bætt fyrir sveiflurnar í leiðréttri spennu og dregið úr gára amplitude.

Samt sem áður, val á þétti stærð felur í sér viðskipti.Þó að stærri þétti geti bætt stöðugleika tekur hann einnig meira líkamlegt rými, eykur kostnað og getur þurft lengri hleðslutíma.Þess vegna verður þú að halda jafnvægi á þessum þáttum og velja þéttastærð sem uppfyllir sérstakar kröfur umsóknarinnar.Fyrir rafræna notkun með háum nákvæmni, svo sem lækningatækjum eða rannsóknarstofum, eru stærri þéttar oft ákjósanlegir til að tryggja hæsta stig spennu stöðugleika og afköst.

Ávinningur

Í hagnýtri uppsetningu er þéttarinn tengdur samsíða álaginu, yfir framleiðsla skautanna.Þessi stilling gerir þéttaranum kleift að virka sem jafnalausn, taka upp skyndilegar breytingar á spennu og vernda álagið gegn þessum sveiflum.Með því að viðhalda stöðugri framleiðsluspennu eykur þétti sían afköst afriðunarinnar og kemur í veg fyrir skemmdir á íhlutum niðurstreymis af völdum útsetningar fyrir ósamræmi spennu.Einn af ávinningi af þétti síu er útbreiddur líftími rafrænna íhluta.Tæki sem eru háð gára eða sveiflukenndum spennum hafa tilhneigingu til að slitna hraðar, þar sem íhlutirnir eru stöðugt stressaðir af afbrigðum.Mýkri DC framleiðsla sem gefin er af þétti síunni dregur úr þessu álagi, bætir áreiðanleika og endingu heildar kerfisins.

Bætt spennustöðugleiki er sérstaklega mikill í forritum eins og rafhlöðuhleðslutæki, þar sem nákvæmur og stöðugur spennu er nauðsynlegur til að hlaða rafhlöður á öruggan og skilvirkan hátt.Sveiflandi spenna gæti skemmt rafhlöðuna eða dregið úr líftíma þess.Að sama skapi eru önnur rafeindatæki eins og magnarar, örgjörvar og samskiptabúnaður háð sléttum DC afl til að virka rétt.Í þessum tilvikum eykur þétti sían ekki aðeins afköst tækisins heldur tryggir einnig langtíma áreiðanleika þess.

Kostir fullra brúarafrétta

Fullar brúarafréttar eru víða viðurkenndar fyrir fjölmarga kosti þeirra, sem gerir þá að ákjósanlegu vali í ýmsum rafrænum forritum.Hæfni þeirra til að umbreyta skiptisstraumi (AC) í beinum straumi (DC), ásamt hagkvæmum og afkastamiklum eiginleikum, gerir það að verkum að þeir skera sig úr samanborið við aðrar leiðréttingaraðferðir.Hér að neðan kannum við aðal ávinning af fullum brúarafréttum nánar.

Brotthvarf miðjuspennara

Einn kostur fulla brúarafrétta er að þeir útrýma þörfinni fyrir miðjuspennu, einfalda hönnun hringrásar og draga úr kostnaði.Miðspennandi spenni, sem krafist er í sumum endurskipulagningarstillingum, svo sem miðlægum fullbylgjum, er með aukinn vinda með miðpunktstengingu (Center Tap).Það getur verið flókið og dýrt að hanna og framleiða slíka spennara þar sem slitið verður að skipta jafnt og einmitt til að tryggja jafnvægi.

Með því að fjarlægja kröfuna um miðju tappa, hagræða Full Bridge Rectifiers arkitektúr hringrásarinnar.Þessi einföldun skilar sér í spennum sem eru auðveldari og ódýrari að framleiða, þar sem þeir þurfa ekki lengur aukalega miðju-tappa.Að auki dregur skortur á miðju tappa stærð og þyngd spenni, sem gerir fulla brúarafréttar sem henta betur fyrir samningur og léttar hönnun.Fyrir vikið bjóða þessir afriðar bæði efnahagslega og hagnýtan kosti, sérstaklega í forritum þar sem kostnaður og einfaldleiki eru lykilatriði.

Aukin framleiðsla spennu

Full brúafrekarar nýta sér bæði jákvæða og neikvæða helminga AC bylgjulögunarinnar og tvöfalda í raun tíðni leiðréttra framleiðslunnar samanborið við hálfbylgjuafréttar.Þessi aukna nýting AC merkisins leiðir til hærri DC framleiðsla spennu fyrir sömu spennuspennu.Aftur á móti nota hálfbylgjuafréttar aðeins einn helming AC hringrásarinnar, sem leiðir til minni skilvirkni og framleiðsluspennu.

Þetta einkenni fullra brúarafrétta gerir þau tilvalin fyrir forrit þar sem krafist er hærri DC framleiðsla.Með því að búa til umfangsmeiri og stöðugri DC spennu bæta fullar brúarafréttar skilvirkni orkubreytingarferlisins.Þessi kostur er gagnlegur í tækjum eins og aflgjafa fyrir samskiptakerfi, iðnaðarbúnað og hleðslurásir rafgeymis, þar sem hærri og stöðugri DC framleiðsla eykur heildarárangur.

Lægri hámarkskröfur um spennu spennu

Annar kostur fulla brúarafrétta er skert hámarks andhverfa spennu þeirra (PIV) kröfur fyrir díóða.Í miðju sem er á fullri bylgjuafritara verður hver díóða að standast fulla hámarksspennu af efri vinda spennandans í öfugri hlutdrægni.Hins vegar, í fullri brúafrekara, þarf hver díóða aðeins að hindra helminginn af þessari hámarksspennu, þar sem spennunni er deilt yfir díóða meðan á notkun stendur.

Þetta minnkaða spennuálag gerir kleift að nota díóða með lægri PIV-einkunnir, sem eru oft ódýrari en há-PIV hliðstæða þeirra.Með því að leyfa að nota hagkvæmari díóða án þess að fórna afköstum eða áreiðanleika bjóða fullar brúafréttar skýra efnahagslegan ávinning.Þetta gerir þá að ákjósanlegu vali bæði í litlum tilkostnaði neytenda rafeindatækni og í stórum stíl iðnkerfi, þar sem lágmarksútgjöld án þess að skerða gæði er nauðsynleg.

Mýkri DC framleiðsla og hærri spenni nýtingarstuðull

Einn af framúrskarandi kostum fullra brúarafrétta er geta þeirra til að framleiða sléttari DC framleiðsla.Lagfærð framleiðsla fulls brúafreks hefur lægri gáraþátt samanborið við hálfbylgjuafréttar, sem þýðir stöðugri og stöðugri DC spennu.Þessi sléttari framleiðsla er mikilvæg fyrir viðkvæm rafeindatæki, svo sem örstýringar, skynjara og samskiptabúnað, sem krefjast stöðugs afls til áreiðanlegs notkunar.

Að auki bjóða fullar brúarafréttar upp á hærri spennuþátt (TUF), mælikvarði á hversu duglegur afkastageta spenni er notuð til að skila krafti á álagið.Full brú stillingin tryggir að spennirinn er virkur á báðum helmingum AC hringrásarinnar og hámarkar aflgjafa hans.Hærri TUF bætir ekki aðeins orkunýtni heldur dregur einnig úr stærð og kostnaði við spenni, þar sem fullur möguleiki hans er notaður.Þessi samsetning af sléttari DC framleiðsla og betri spenninotkun gerir fulla brúafrétti að orkunýtni og hagnýtu vali fyrir nútíma rafræn kerfi.

Ókostir fullra brúarafrétta

Full brúarafréttar eru mjög duglegir og mikið notaðir í mörgum forritum vegna getu þeirra til að nota báða helminga AC bylgjulögunarinnar.Samt sem áður koma þeir með sérstaka ókosti sem geta haft áhrif á hagkvæmni þeirra við ákveðnar aðstæður.Að skilja þessa galla er mikilvægt til að velja viðeigandi leiðréttingaraðferð út frá þörfum tiltekins forrits.Hér að neðan eru helstu ókostir fullra brúarleiðara, útskýrðir í smáatriðum.

Aukið flækjustig hringsins og kostnaður

Einn af ókostum fulls brúarleiðara er aukinn flækjustig hringrásar samanborið við einfaldari leiðréttingaraðferðir, svo sem hálfbylgjuafritara.Full brúarafritari þarfnast fjögurra díóða til að virka, en hálfbylgjuafritari þarf aðeins einn.Að taka þátt þessara aukahluta gerir hringrásarhönnun flóknari og krefst meiri tenginga og rýmis.Fyrir samningur rafeindabúnaðar þar sem lágmarkstærð hringrás er í forgangi, getur stærri stærð og aukinn fjöldi íhluta skapað hönnunaráskoranir.

Kostnaðarþátturinn er önnur umfjöllun.Hver díóða bætir við efnislegan kostnað og aukinn fjöldi íhluta hækkar heildarkostnað framleiðslu.Ennfremur þýðir flóknari hönnun fleiri mögulega bilunarstig, sem getur flækt bilanaleit og viðhald.Fyrir atvinnugreinar eða forrit þar sem hagkvæmni og einfaldleiki eru lykilatriði, gæti aukinn kostnaður og flækjustig fulls brúarleiðara gert það minna aðlaðandi.

Meiri spennufalli í framleiðsla

Í fullri brúafrekara fer straumurinn í gegnum tvo díóða á hverju hálfu lotu AC inntaksins.Hver þessara díóða kynnir framspennufall, sem er um 0,7 volt fyrir venjulega kísildíóða.Fyrir vikið er heildarspennufallið á hringrás um það bil 1,4 volt.Þessi dropi er minna í háspennuforritum en verður alvarlegt mál í lágspennukerfum þar sem krafist er eins mikillar inntaksspennu og mögulegt er.

Minni framleiðsla spenna af völdum þessa spennu getur haft neikvæð áhrif á heildarvirkni afriðilsins, sérstaklega í atburðarásum þar sem hvert brot af spennu er mikilvægt.Fyrir litla kraft eða lágspennutæki geta verið nauðsynleg viðbótarskref, svo sem spennuaukning, til að gera framleiðsluna nothæf.Þessi aukastig auka ekki aðeins kostnað og margbreytileika kerfisins heldur geta einnig komið fram frekara orkutapi.

Málamiðlun skilvirkni vegna spennu

Spennufallið yfir díóða dregur ekki bara úr framleiðsluspennunni heldur stuðlar einnig að skilvirkni tapi í formi sóun á orku.Þessi orka dreifist sem hiti, sem stuðlar ekki að því að knýja álagið heldur dregur í staðinn úr heildar orkunýtni kerfisins.Þetta tap er frábært í orkuviðkvæmum forritum, svo sem rafknúnum tækjum eða endurnýjanlegum orkukerfum, þar sem orka er í forgangi.

Í hágæða hönnun getur jafnvel lítið orkutap bætt sig með tímanum, sem leitt til hærri rekstrarkostnaðar og lægri afköst kerfisins.Þú verður að gera grein fyrir þessu tapi þegar þú hefur íhugað notkun fulls brúarleiðara og gæti þurft að kanna aðrar leiðréttingaraðferðir eða skilvirkari díóða, svo sem Schottky díóða, til að lágmarka áhrif spennudropa.

Aukin hitaleiðni og hitauppstreymisþörf

Hitinn sem myndast við spennufallið yfir díóða kynnir viðbótaráskoranir.Þegar straumurinn rennur í gegnum díóða verður að stjórna orkunni sem týndist sem hita á áhrifaríkan hátt til að koma í veg fyrir ofhitnun.Í forritum eða umhverfi með háum krafti með takmarkaða kælingarmöguleika verður þetta áhyggjuefni.Ef hitinn dreifist ekki með fullnægjandi hætti getur hann leitt til hitauppstreymis á díóða og dregið úr líftíma þeirra og áreiðanleika.

Hitauppstýringarlausnir, svo sem hitavask, viftur eða háþróað kælikerfi, geta verið nauðsynleg til að halda afriðara sem starfa innan öruggra hitastigsmörk.Þessar ráðstafanir bæta þó frekari kostnaði og margbreytileika við kerfið.Léleg hitastjórnun getur flýtt fyrir sliti íhluta, aukið líkurnar á bilun í kerfinu og þurft að gera tíðara viðhald eða skipti.

Áreiðanleiki og viðhaldsáhyggjur

Traust á fjórum díóða í fullri brúarafrétti kynnir gráðu háðsábyrgðar sem getur haft áhrif á áreiðanleika kerfisins.Misbrestur einhvers díóða truflar allt leiðréttingarferlið, sem leiðir til taps á virkni.Þetta gerir það gagnlegt að nota hágæða díóða og hanna hringrásina með fullnægjandi verndarkerfi, svo sem öryggi eða bylgjubælum, til að koma í veg fyrir skemmdir af völdum spennu toppa eða annarra fráviks.

Þörfin fyrir reglulegt viðhald til að tryggja að öll díóða virki rétt bætir við rekstrarkostnaðinn.Þetta á við í kerfum þar sem niður í miðbæ er ekki ásættanlegt, svo sem sjálfvirkni iðnaðar eða lækningatæki.Í þessum tilvikum eru áætlaðar skoðanir og skipti íhlutir nauðsynlegar til að viðhalda stöðugum afköstum, auka langtímakostnað og viðhaldsstarf.

Bridge Rectifier vs. Full Bridge Rectifier

Hugtökin Bridge Rectifier og Full Bridge Rectifier eru oft notaðir til skiptis og vísa til sömu endurskipulagningar.Báðir lýsa hringrás sem notar fjóra díóða sem raðað er í brú til að umbreyta skiptisstraumi (AC) í beina straum (DC).Þessi tegund afritara er venjuleg hönnun í rafeindatækni, þekkt fyrir skilvirkni og getu til að nýta allt AC bylgjulögunina til að bæta úr bylgju.Brúarafritari er hvaða afrennslisrás sem myndar brú með íhlutum sínum til að ná fullri bylgjuleiðréttingu.Hugtakið fullt brúarafrétti er sértækara og dregur fram venjulega hönnun með fjórum díóða.Í flestum hagnýtum umræðum þýða hugtökin tvö það sama og eru notuð til að lýsa sömu hringrás.Þessi hönnun er studd vegna þess að hún breytir báðum helmingum AC bylgjulögunarinnar í einátta DC framleiðsla, sem gerir það skilvirkara en hálfbylgjuafréttar.

Full brúarafrétti er mikilvægur í rafrásum vegna þess að það veitir stöðugan og áreiðanlegan DC framleiðsla, sem er nauðsynleg fyrir rétta virkni rafeindatækja.Hæfni þess til að hámarka notkun inntaks AC merkisins en lágmarka spennumissi gerir það tilvalið fyrir mikla kraft forrit.Þessi uppsetning er almennt notuð í kerfum eins og raforkubirgðir, rafhlöðuhleðslutæki og önnur tæki sem þurfa hreint og stöðugt DC afl.Helstu kostir fulls brúarleiðara fela í sér meiri skilvirkni og aukna framleiðsluspennu samanborið við hálfbylgjuafréttar.Með því að nota báða helminga AC bylgjulögunarinnar tvöfaldar það framleiðslutíðni og einfaldar síunarferlið sem þarf til að slétta DC framleiðsluna.Þessi hönnun eykur einnig orkunýtni og tryggir stöðugri framleiðsluspennu, sem gerir það að ákjósanlegu vali í nútíma orkubreytingarkerfi.Bridge Rectifier og Full Bridge Rectifier vísa til sömu hringrásar og notaður er til að umbreyta AC í DC.Þessi hönnun er skilvirk, áreiðanleg og notuð víða í aflgjafa fyrir margvísleg rafeindatæki.Geta þess til að veita stöðugan DC afl með lágmarks tapi gerir það að frábærum þáttum í nútíma rafeindatækni.

Hálfbrúarafritari vs. fullur brúarafritari

Þegar það er borið saman hálfa brúafréttir og fulla brúarafréttar er það krafist að skilja muninn á hönnun þeirra, rekstri og afköstum.Þessi greinarmunur hefur áhrif á hæfi þeirra fyrir mismunandi forrit, sérstaklega hvað varðar framleiðsluspennu, skilvirkni og stöðugleika.Þó að báðir afriðlarnir þjóni sama tilgangi, þá er umbreyta skiptisstraumi (AC) í beina straumi (DC) stillingum þeirra og hegðun mismunandi, sem hefur áhrif á hagnýta notkun þeirra í rafrænu kerfum.

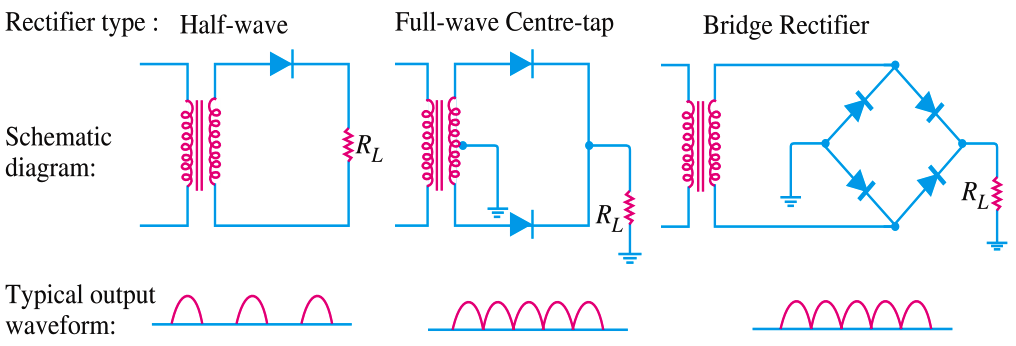

Mynd 9. Hálfbylgjur, fullbylgju miðju og fulla bylgjubrúnarstillingar

Stillingar og virkni

Full brúafrekurinn, oft einfaldlega kallaður brúarafrétti, samanstendur af fjórum díóða sem raðað er í brúarstillingu.Þessi hönnun gerir afriðara kleift að umbreyta bæði jákvæðum og neikvæðum helmingum AC inntaksbylgjulögunarinnar í einátta DC framleiðsla.Óháð því hvort inntakið er í jákvæðu eða neikvæðu hálfhringnum, tveir af fjórum díóða í brúarháttunum, sem tryggir að pólun framleiðslunnar haldist stöðug.Þessi geta til að nýta allt AC bylgjulögun leiðir til meiri skilvirkni og sléttari framleiðsla miðað við aðrar leiðréttingaraðferðir.

Aftur á móti notar hálf brúafritari aðeins tvo díóða ásamt miðju spenni.Miðplöppan virkar sem hlutlaus punktur og skiptir auka vinda spennandans í tvo jafna hluta.Meðan á notkun stendur fer önnur díóða fram á jákvæðum hálfhringrás AC inntaksins, en hin díóða leiðar á neikvæðum hálfhringrás.Vegna þess að aðeins helmingur AC bylgjulögunarinnar er notaður í einu, er framleiðslan frá hálfri brúarafritara minna skilvirk, þar sem hún fleygir helmingi af tiltækum krafti.

Þrátt fyrir að fullur brúarafréttar útrýma þörfinni fyrir miðju spenni, sem einfaldar hringrásarhönnunina og dregur úr kostnaði, treysta hálfbrúafréttar mikið á þennan miðju tappa til notkunar.Þessi treysta eykur margbreytileika spennuhönnunar og takmarkar skilvirkni þeirra í ákveðnum forritum, sem gerir fulla brúarafréttar að hagnýtu vali fyrir nútíma, afkastamikil hringrás.

Framleiðsla spenna og stöðugleiki

Helsti kostur fulla brúarleiðara er geta þess til að nýta báða helminga AC bylgjulögunarinnar, sem eykur framleiðsluspennuna.Þetta tvöfaldar einnig tíðni leiðréttra DC, sem leiðir til sléttari framleiðsla með færri sveiflum eða gára.Minni gára spennu er mikilvæg fyrir viðkvæm rafeindatæki, svo sem tölvur, lækningatæki og samskiptakerfi, sem krefjast stöðugs og stöðugs DC framboðs til að virka áreiðanlega.

Aftur á móti framleiðir hálfbrúarafritari lægri framleiðsluspennu vegna þess að það notar aðeins helming AC bylgjulögunarinnar á hverri lotu.Þetta hefur í för með sér púlsandi DC framleiðsla með hærra gárainnihald, sem getur valdið óstöðugleika og óhagkvæmni í forritum sem krefjast sléttrar aflgjafa.Hærri gára spenna þarfnast viðbótar síunaríhluta, svo sem þétta, til að slétta út framleiðsluna, sem getur aukið kostnað og margbreytileika í kerfum.Fyrir forrit sem krefjast mikillar og stöðugrar afköst eru fullar brúarafréttar valinn kostur.Hins vegar, í minna krefjandi atburðarás þar sem hægt er að þola minniháttar sveiflur í spennu, geta hálf brúafréttar dugað.

Skilvirkni og spenni nýting

Spennandi nýtingarstuðull (TUF) er mikilvægur mælikvarði á hversu duglegur afriðari notar getu spennunnar til að skila krafti á álagið.Full brúarafréttar eru með hærri TUF vegna þess að þeir nota báða helminga AC inntaksbylgjulögunarinnar án þess að þurfa miðju spenni.Þetta gerir þá í eðli sínu skilvirkari, sem gerir kleift að fá betri afl og draga úr orkutapi.

Aftur á móti hafa hálfrar brúarafréttar oft lægri TUF vegna háðs þeirra á miðju spenni.Miðplöturinn dregur úr skilvirkri nýtingu á efri vinda spennisins, sem leiðir til aukins orkutaps.Að hanna miðju spenni er flóknari og kostnaðarsamari og dregur enn frekar úr heildar hagkvæmni hálfs brúarafrétta í mörgum sviðsmyndum.Fyrir mikla kraft forrit þar sem krafist er skilvirkni og orkusparnaðar, vega fulla brúarafréttar betri en hliðstæðu þeirra.Hins vegar, í einfaldari, lágum krafti þar sem skilvirkni er minna áhyggjuefni, geta hálf brúafrekarar samt verið raunhæfur kostur.

Hæfni fyrir forrit

Fullar brúarafréttar eru mikið notaðir í forritum þar sem mikill kraftur, stöðugur framleiðsla og áreiðanleiki eru mikilvæg.Má þar nefna iðnaðaraflsbirgðir, rafhlöðuhleðslutæki, endurnýjanleg orkukerfi og rafeindatæki sem krefjast stöðugs DC afls.Geta þeirra til að framleiða sléttan og skilvirkan framleiðsla gerir þau gagnleg í umhverfi þar sem ekki er hægt að skerða árangur og stöðugleika.

Aftur á móti finnast helmingbrúarafréttarnar oftar í litlum krafti þar sem kostnaður og einfaldleiki hafa forgang fram yfir skilvirkni.Þessar umsóknir fela í sér lítil heimilistæki, leikföng og önnur tæki þar sem áhrif hærri gára spennu og lægri framleiðsluspennu eru hverfandi.Í slíkum tilvikum gerir einfaldleikinn og lægri kostnaður við hálfa brúarafréttann að hagnýtri lausn.

Full Wave Rectifier vs. Center Tap Pectifier

Þegar borið er saman fulla bylgjuafréttar, sérstaklega brúarafréttann, við miðju kranafréttar, er krafist að skilja ágreining þeirra á hönnun, afköstum og kostnaði.Þessir afriðlar ná sama markmiði, umbreyta AC í DC, en stillingar þeirra, skilvirkni og forrit eru mismunandi.Með því að kanna skipulags- og rekstrar blæbrigði getum við ákvarðað hvaða afriðara hentar betur fyrir sérstakar þarfir, jafnvægisþætti eins og skilvirkni, áreiðanleika og hagkvæmni.

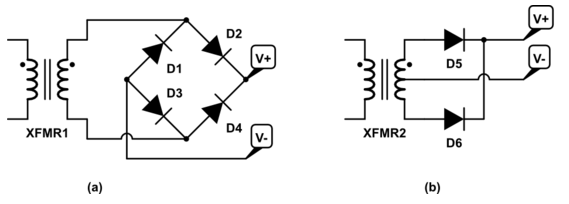

Mynd 10. Fullbylgjubrúafritari vs.---tap cectifier hringrásarmynd

Hönnun og skipulagsmunur

Full Wave Bridge Peclifier notar fjóra díóða sem raðað er í brúarstillingu til að bæta úr báðum helmingum AC bylgjulögunarinnar.Þessi hönnun útrýmir þörfinni fyrir miðju spenni, sem einfaldar hringrásina og dregur úr kostnaði sem tengist spenni framleiðslu.Meðan á notkun stendur, stunda tveir díóða straum meðan á jákvæðu hálfhringnum AC inntakinu stendur, en hinir tveir díóða framkvæma meðan á neikvæðum hálfhringrás stendur.Þetta tryggir að allt AC bylgjulögunin er notuð, sem leiðir til skilvirkrar umbreytingar á valdi og stöðugri pólun í DC framleiðslunni.

Aftur á móti treystir Center Tap Pectifier á spennir með miðju tappa á efri vinda.Þessi miðjukran þjónar sem hlutlaus punktur sem skiptir framleiðslunni spennirinn í tvo jafna helminga, sem hver og einn er lagfærður með einum af tveimur díóða í hringrásinni.Meðan á jákvæðum hálfhringrás AC inntaksins stendur, gengur einn díóða, en meðan á neikvæðum hálfhringrás stendur, þá fer hin díóða.Hins vegar, vegna þess að miðju tappinn skiptir á áhrifaríkan hátt framleiðsla spennandans, rennur hver díóða í miðju tappafreksins aðeins helming af heildarspennunni.Þessi munur á hönnun þýðir að brúarafréttarinn getur notað einfaldari spennir án miðju tappa, sem er hagstætt fyrir forrit þar sem kostnaður og flækjustig eru áhyggjur.Á sama tíma gerir háð Center Tap Rectifier af sérhæfðum spennum það minna fjölhæft og hugsanlega dýrara í framkvæmd.

Afköst og skilvirkni

Hvað varðar frammistöðu er fullbylgjubrúarafritari yfirleitt skilvirkari vegna þess að það notar allt AC bylgjulögunina.Með því að nota alla efri spennu spenni framleiðir brúafritari hærri DC framleiðsla fyrir sömu spenni forskriftir samanborið við Center Tap Pectifier.Þetta þýðir betri spennuvirkni, sléttari DC framleiðsla og hærri meðalspennu.Þessi einkenni gera brúarafréttann að betri vali fyrir forrit sem krefjast stöðugrar og mikils DC framleiðsla, svo sem aflgjafa fyrir iðnaðarbúnað eða viðkvæm rafeindatæki.

Center Tap Pectifier, þó að það sé árangursrík, er minna skilvirkt vegna hönnunartakmarkana.Þar sem hver díóða lagar aðeins helming af framleiðsluspennu spenni er heildar DC framleiðsla lægri fyrir sömu spennirinntak.Skipt spenni hönnun og hærri hámarks andhverfu spennu (PIV) kröfur á díóða stuðla að orkutapi og gera kerfið minna skilvirkt.Þessi lægri skilvirkni og minni framleiðsla spennu gera miðju kranaafritara minna hentugt fyrir há eftirspurn forrit þar sem að hámarka þarf hverja hluti af krafti.Annar þáttur í frammistöðu er gáraþátturinn, sem mælir magn AC gára sem er lagður ofan á DC framleiðsluna.Brúarafréttar hafa lægri gáraþátt og framleiða sléttara DC merki samanborið við miðju kranafréttar.Mýkri framleiðslan frá brúarafrétti dregur úr þörfinni fyrir umfangsmikla síun og bætir enn frekar skilvirkni og áreiðanleika.

Spennuálag og afleiðingar kostnaðar

Spennuálagið á díóða í þessum tveimur stillingum er þáttur í kostnaði þeirra og áreiðanleika.Í brúafrekara er hver díóða aðeins háð helmingi hámarks AC spennu á meðan á leiðinni er ekki leiðandi.Þetta minni spennuálag gerir kleift að nota lægri einkunn díóða, sem eru ódýrari og auðveldari að fá.Lægra álagið dregur einnig úr líkum á díóða bilun, eykur heildaráreiðanleika og langlífi afriðilsins.

Aftur á móti setur Center Tap Rectifier hærri spennu kröfur á díóða þess.Hver díóða verður að loka fyrir alla hámarksspennuna af helmingi af framleiðslunni spenni, sem þarfnast hærri metinna og öflugri díóða.Þessar díóða eru dýrari og auka heildarkostnað afritara.Hærri spennuálag á díóða býr til meiri hita, sem þarfnast betri hitauppstreymislausna, svo sem hitavask, til að koma í veg fyrir ofhitnun og tryggja áreiðanlega notkun.Þetta bætir kerfinu frekari flækjum og kostnaði.

Hæfni forrits

Full bylgjubrúafritari hentar vel fyrir skilvirkni forritanna, háa framleiðsluspennu og hagkvæmni.Geta þess til að nota einfaldari spennir og lægri metin díóða gerir það að ákjósanlegu vali í nútíma rafeindatækni, þar með talið iðnaðaraflsbirgðir, endurnýjanleg orkukerfi og hleðslurásir rafhlöðu.Mýkri DC framleiðsla þess og minni gáraþáttur gerir það tilvalið fyrir viðkvæm rafeindatæki sem krefjast stöðugs og stöðugs afls.

Miðjukranafritari, þó að það sé minna duglegur, gæti samt fundið notkun í forritum þar sem miðju spenni er nú þegar hluti af hönnuninni eða þar sem kröfur um framleiðsluspennu eru lægri.Það er almennt notað í eldri hönnun eða aðstæðum þar sem framleiðsla spennandans er náttúrulega skipt, svo sem í hljóðbúnaði eða sérstökum arfleifðakerfum.Takmarkanir þess í skilvirkni og kostnaði gera það þó minna samkeppnishæf í nýrri og krefjandi forritum.

Forrit af fullbylgjubrúarafréttum

Full bylgjubrúafritar gegna hlutverki í fjölmörgum forritum sem krefjast þess að skiptisstraumur (AC) sé til staðar í beina straum (DC).Geta þeirra til að bjóða upp á sléttan og stöðugan DC framleiðsla gerir þau frábær í mörgum rafrænum kerfum, allt frá því að knýja lítil tæki til að styðja við stórar iðnaðarvélar.Hér að neðan eru nokkur algengustu notkun fullbylgjubrúarafréttar, útskýrð í smáatriðum.

Hleðslurásir rafhlöðu

Full bylgjubrúarafréttar eru mikilvægur þáttur í hleðslurásum rafgeymis, sem eru mikið notaðir til að hlaða flytjanleg tæki eins og snjallsíma, fartölvur og rafmagnsbanka.Í þessum hringrásum breytir rafriðurinn AC frá rafmagnsafli í DC, sem er form rafhlöður sem þarf til að hlaða.Með því að nýta báða helminga AC bylgjulögunarinnar á skilvirkan hátt tryggir afriðillinn stöðugt flæði DC afls, sem dregur úr hleðslutíma og orkutapi.Þessi stöðuga og stöðuga DC framleiðsla er notuð til öryggis og langlífi rafhlöður.Óreglulegt eða pulsating DC gæti valdið ofhitnun eða skemmdum á rafhlöðufrumunum, en slétt framleiðsla frá fullri bylgjubrúarafritara kemur í veg fyrir þessi mál.Þessir afriðarar eru einnig að finna í hleðslukerfi rafhlöðu fyrir rafknúin ökutæki til að tryggja hámarksafköst rafhlöðunnar.

DC aflgjafa

DC aflgjafa er eitt algengasta forritið af fullbylgjubrúafritum.Þessir afriðlar eru notaðir í rafmagns millistykki, iðnaðarstýringum og ýmsum rafeindatækjum til að umbreyta AC inntak í stöðugan DC framleiðsla.Lagfærða DC er síað og stjórnað frekar til að uppfylla sérstaka spennu og núverandi kröfur tengdu tækjanna.Í iðnaðarforritum eru fullbylgjubrúarafréttar óaðskiljanlegir í kerfum sem krefjast stöðugs og áreiðanlegs DC afls, svo sem mótorstýringar, sjálfvirkni og vélarverkfæri.Hæfni til að veita háa, stöðugan framleiðsla gerir þessa afriðara frábæra til að knýja viðkvæman búnað sem gæti bilað vegna sveiflna í orku.Þau eru mikið notuð í heimilistækjum, lækningatækjum og fjarskiptakerfum, sem tryggja slétta notkun og langvarandi líftíma tækisins.

LED ökumannsrásir

Full-bylgjubrúnarafréttar eru notaðir í LED ökumannsrásum, þar sem þeir veita stöðugt DC framboð fyrir LED lýsingarkerfi.Ljósdíóða starfa á DC afl og allar sveiflur eða gára í framboðinu geta valdið flöktum eða jafnvel varanlegu tjóni á LED.Afleiðari umbreytir AC inntakinu í stöðuga DC framleiðsla og tryggir að LED fái stöðugan straum.Þetta forrit er mikilvægt í ljósakerfi í atvinnuskyni og íbúðarhúsnæði, sem og í skreytingar LED ræma lýsingu.Notkun fullbylgjubrúarafrétta hjálpar til við að bæta líftíma og afköst LED, sem gerir þá að lykilþátt í orkunýtnum lýsingarlausnum.

Órofin aflgjafa (UPS)

Í órökstuddum aflgjafa (UPS) kerfum gegna fullbylgjubrúnarýringar hlutverki við að umbreyta AC í DC, sem síðan er notað til að hlaða afrit rafhlöðu.Meðan á rafmagnsleysi stendur er geymd DC orku í rafhlöðunni breytt aftur í AC til að viðhalda stöðugu aflgjafa.Hæfni afriðara til að bjóða upp á stöðuga og skilvirka DC framleiðsla tryggir að rafhlaðan er áfram fullhlaðin og tilbúin til notkunar.Þetta forrit er frábært í kerfum, samfleytt afl eins og sjúkrahúsum, gagnaverum og neyðarkerfi.Með því að viðhalda stöðugu orkuflæði hjálpa fullbylgjubrúnarýringar til að koma í veg fyrir niður í miðbæ og vernda búnað gegn tjóni af völdum skyndilegs truflana á afl.

Breytilegur Lab-Bench aflgjafa

Í rannsóknar- og þróunarrannsóknarstofum treysta breytilegar rannsóknarstofur af krafti á fullbylgjubrú til að veita stillanlegan DC framleiðsla.Þessar aflgjafa eru notaðar í tilraunauppsetningum þar sem krafist er nákvæmrar stjórnunar á spennu og straumi.Afleiðari tryggir að inntak AC sé breytt í sléttan DC framleiðsla, sem síðan er stjórnað til að uppfylla tilætluð stig.Þetta forrit er mikilvægt við prófun og frumgerð rafrásir, þar sem það gerir kleift að líkja eftir mismunandi rekstrarskilyrðum og fínstilla hönnun þeirra.Mikill stöðugleiki og sveigjanleiki sem veitt er af fullbylgjubrúum í rannsóknarstofuumhverfi.

Færanleg hleðslutæki

Full-bylgjubrúafréttar eru lykilþáttur í færanlegum hleðslutækjum, þar sem þeir umbreyta AC úr rafmagnsinnstungunni í DC sem hentar fyrir hleðslutæki.Þessir afriðarar tryggja að DC framleiðsla sé stöðug og innan nauðsynlegrar spennu og straummarka fyrir skilvirka og öruggan hleðslu.Skilvirkni afriðanna hjálpar til við að draga úr orkuúrgangi og gera hleðslutæki vistvænni og hagkvæmari.Frá snjallsímum og spjaldtölvum til þráðlausra eyrnatappa og rafmagnsverkfæra, eru færanlegir hleðslutæki eftir áreiðanlegum afköstum fullbylgjubrúna til að skila stöðugum krafti.

SCR-undirstaða fullbylgjuafréttar

Í SCR-undirstaða leiðréttingarkerfi nota fullbylgjubrúarafréttar kísilstýrða endurrétti (SCR) til að veita nákvæma spennu og straumstýringu.Þessir afriðarar eru notaðir í forritum þar sem breytileg DC framleiðsla er nauðsynleg, svo sem í iðnaðarvélum, mótorhraða stýringum og orkubirgðir með mikla nákvæmni.Með því að taka SCR er kleift að aðlögun leiðréttra spennu, sem gerir þessi kerfi fjölhæf og hentar fyrir forrit sem krefjast mikillar nákvæmni.Full bylgjubrúafrit í þessari uppstillingu eru oft notuð í umhverfi þar sem álagsskilyrði eru mismunandi, sem tryggir ákjósanlegan árangur og orkunýtingu.

12V birgðir fyrir LED ræmur

Full-bylgjubrúafritar eru mikið notaðir til að veita skipulegan 12V DC afl fyrir LED ræmur.Þessi ljósakerfi finnast oft á heimilum, skrifstofum og skreytingaruppsetningum, þar sem stöðugt og áreiðanlegt DC framboð er þörf fyrir rétta notkun.Með því að umbreyta rafspennu í stöðugan 12V DC framleiðsla tryggir afriðari að LED -ræmurnar starfa án þess að flökta eða ofhitnun.Þetta forrit er mikilvægt í orkunýtnum ljósakerfum, þar sem afriðari hjálpar til við að bæta afköst og líftíma ljósdíóða.

UPS kerfi

Til viðbótar við hlutverk sitt í að umbreyta AC í DC eru fullbylgjubrúnarafréttar bestar til að viðhalda stöðugu aflgjafa í UPS kerfum.Með því að koma á stöðugleika í DC framleiðslunni sem notuð er til að hlaða afritunar rafhlöðu hjálpa þessir afriðarar að tryggja að UPS kerfið geti óaðfinnanlega skipt yfir í rafhlöðuafl meðan á straumleysi stendur.Þessi umsókn er sérstaklega framúrskarandi í mikilvægum umhverfi, svo sem sjúkrahúsum, flugvöllum og fjármálastofnunum, þar sem samfelld kraftur er þörf fyrir öryggi og samfellda rekstrarlega.Áreiðanleiki og skilvirkni afriðara stuðla að heildarafköstum og áreiðanleika UPS kerfisins.

Niðurstaða

Full brúarafritari er lykilbúnaður í því að breyta AC í DC með mikilli skilvirkni.Það nýtir raforku sem til er, sem hefur í för með sér hærri framleiðsla og minna orkutap.Ítarleg virkni þessa tækis felur í sér að stjórna rafmagni í gegnum díóða þess og nota spennir og þétta til að tryggja að afköstin séu slétt og stöðug.Þetta er ekki aðeins mikilvægt fyrir litla rafeindatækni heldur einnig fyrir þungarann ​​í iðnaði.Þrátt fyrir að það gæti verið flóknari og mögulega dýrari en einfaldari uppsetningar, þá gerir ávinningur þess eins og meiri kraftur og betri orkunotkun það að vali til að knýja margs konar rafræn kerfi.
