EPM7256AETC144-10N CPLD: DataSheet, forskriftir, forrit og forritunarleiðbeiningar

EPM7256AETC144-10N er forritanlegt rökfræðibúnaður (CPLD) frá Max® 7000A röð Intel.Þessi flís er hannaður fyrir hratt afköst og keyrir allt að 172,4 MHz með 10 ns seinkun.Þessi handbók útskýrir allt um þetta CPLD, þar með talið eiginleika þess, forskriftir, notar, hvernig á að forrita það og pinna skipulag.Ef þig vantar áreiðanlegan, forritanlegan flís fyrir stafrænar hringrás, mun þessi grein hjálpa þér að skilja hvernig hún virkar.

Vörulisti

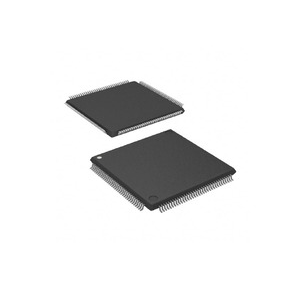

EPM7256AETC144-10N Lýsing

The EPM7256AETC144-10N er afkastamikil CPLD frá MAX® 7000A röð Intel, sniðin að krefjandi verkefnum rökfræði.Þetta tæki státar af 256 þjóðhagsbellum og um 5.000 nothæfum hliðum, sem auðveldar verulegan sveigjanleika og gagnsemi í flóknu stafrænu umhverfi.Starfandi við hámarks tíðni 172,4 MHz með útbreiðslu seinkun aðeins 5,5 ns, er það hannað fyrir skjótan rekstur.EPM7256AETC144-10N styður öflugan rökfræði hönnunarkröfur.EPM7256AETC144-10N notar EEPROM-undirstaða óstöðugt stillingarminni, sem gerir kleift að varanleg geymsla forritunargagna.Þessi aðgerð, ásamt forritanleika í kerfinu í gegnum JTAG viðmótið, veitir auðvelda uppfærslur og endurforritun vettvangs, sem eykur notagildi til langs tíma án þess að þörf sé á líkamlegri endurstillingu eða skipti.

Tryggðu verkefnin þín með áreiðanlegri, vettvangsaðferð með því að setja magnpöntunina fyrir EPM7256AETC144-10N hjá okkur í dag og tryggja að þú hafir traustan CPLD lausn.

EPM7256AETC144-10N CAD módel

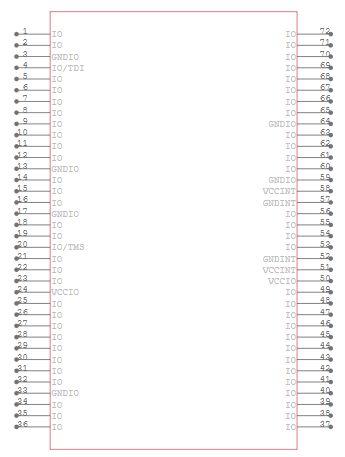

EPM7256AETC144-10N tákn

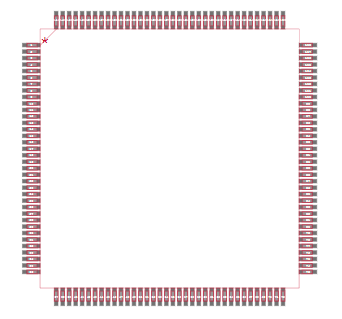

EPM7256AETC144-10N fótspor

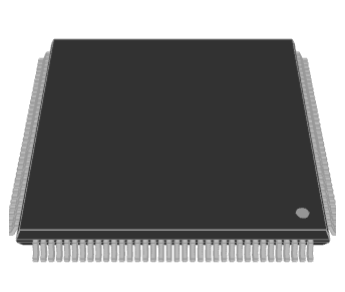

EPM7256AETC144-10N 3D líkan

EPM7256AETC144-10N eiginleikar

Macrocells:Þetta tæki er búið 256 makrókum.Macrocells eru stillanlegir rökfræðihlutar sem gera CPLD kleift að framkvæma ýmsar rökfræðiaðgerðir.

Nothæf hlið:Það veitir um það bil 5.000 nothæf hlið.Þetta vísar til samsvarandi magns grundvallar rökfræði hliðar (eins og eða, eða ekki) sem hægt er að stilla innan tækisins.

I/O PINS:CPLD er með 120 inntak/úttakpinna, sem gera kleift að umfangsmikið tengi við aðra hluta rafrænnar hönnunar notanda.

Útbreiðslu seinkun (TPD):Hámarks útbreiðslu seinkun er 10 nanósekúndur, sem ákvarðar hversu fljótt CPLD getur unnið inntaksmerki og framleitt framleiðsla.

Rekstrartíðni:Það getur starfað á tíðni upp í 95,2 MHz, sem skilgreinir hraðann sem tækið getur framkvæmt rökfræðiaðgerðirnar.

Framboðsspenna:Tækið starfar við framboðsspennu 3,3V, í takt við algeng lágspennu stafræn rökfræði.

Pakki:Það er í 144 pinna þunnum fjórfötum flatpakkningum (TQFP), samningur pakkategund sem er hagstæð til að lágmarka plássið sem þarf á prentuðum hringrásum.

Rekstrarhitastig:Rekstrarhitastigið er frá 0 ° C til 70 ° C og tryggir áreiðanlegan afköst yfir breitt svið umhverfisaðstæðna.

Forritun í kerfinu:CPLD styður forritun í kerfinu í gegnum IEEE STD.1149.1 Samskiptahópur fyrir prófunarhóp (JTAG), sem gerir kleift að forrita og endurforrita rökfræðibúnaðinn innan loka vélbúnaðarstillingarinnar.

EPM7256AETC144-10N blokkarmynd

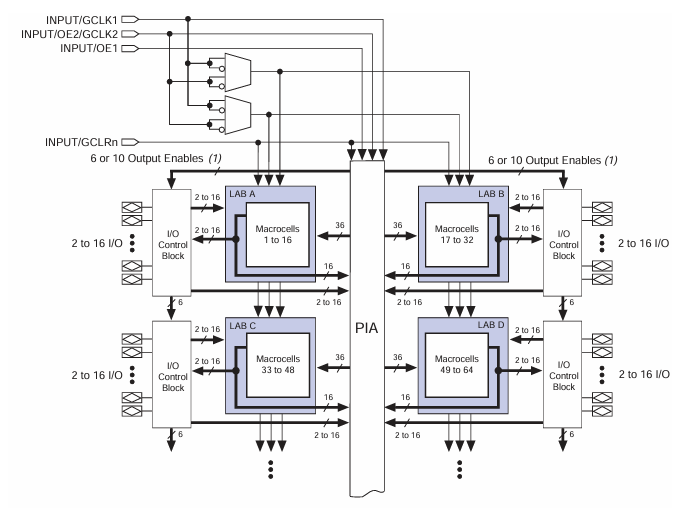

The EPM7256AETC144-10N er a Flókið forritanlegt rökfræðibúnaður (CPLD) með fjórum Logic Array Blocks (Labs) , sem hvor um sig innihalda 16 þjóðhagsbellur, samtals 64 þjóðhagslegar.Þessar þjóðhagsbellur sjá um bæði samsetningar- og röð rökfræði, sem gerir tækið sveigjanlegt fyrir ýmis stafræn rökfræðiforrit.Í miðju CPLD er Forritanleg samtenging fylking (PIA), sem tengir allar rannsóknarstofur og tryggir skilvirka merkisleið.Hvert rannsóknarstofa hefur samskipti við PIA með því að nota 36 samtengingarlínur, sem gerir kleift að deila merkjum og vinna á skilvirkan hátt.Tækið er með I/O stjórnblokkir á hvorri hlið, styðja 2 til 16 I/O pinna á hvern rannsóknarstofu.Þessar blokkir hjálpa til við að stjórna inntaki og framleiðsla aðgerðum og tengja CPLD við ytri hringrás.Stjórnarmerki eins og Global Clocks (GCLK1, GCLK2), Output Enables (OE1) og Global Reset (GCLRN) hjálpa til við að samstilla rökfræðiaðgerðir yfir tækið.Að auki stjórna rökfræðihlið klukku og endurstilltu merki og tryggir slétta notkun.Þessi CPLD er hannað fyrir háhraða vinnslu, sem býður upp á forritanleika, skilvirka merkisleið og áreiðanlega I/O stjórn, sem gerir það hentugt fyrir innbyggð kerfi, samskipti og sjálfvirkni iðnaðar.

EPM7256AETC144-10N forskriftir

Tegund	Færibreytur
Framleiðandi	Altera/Intel
Röð	Max® 7000a
Umbúðir	Bakki
Staða hluta	Úrelt
Forritanleg gerð	Í kerfisforritanlegu
Seinkaðu tíma TPD (1) Max	10 ns
Spennuframboð - Innra	3V ~ 3,6V
Fjöldi rökfræðiþátta/blokka	16
Fjöldi þjóðhagsboða	256
Fjöldi hliðar	5000
Fjöldi i/o	120
Rekstrarhiti	0 ° C ~ 70 ° C (TA)
Festingartegund	Yfirborðsfesting
Pakki / mál	144-LQFP
Pakki birgjabúnaðar	144-TQFP (20X20)
Grunnvörunúmer	EPM7256

EPM7256AETC144-10N forrit

Gervigreind

Þessi CPLD er notaður í AI vélbúnaðarhröðum til að takast á við flóknar útreikninga sem þarf til að vinna úr AI reikniritum á skilvirkan hátt og auka bæði hraða og áreiðanleika í AI forritum.

5G tækni

Í ríki 5G samskipta er EPM7256AETC144-10N best fyrir merki vinnslu og stjórnun samskiptareglur.Háhraða rökfræðiaðgerðir þess auðvelda hraðri vinnslu sem þarf í næstu kynslóð þráðlausra kerfa.

Skýjatölvu

Innan gagnavers bætir þetta tæki vinnslugetu og þjónar sem hluti til að stjórna miklu magni af gögnum og flóknum útreikningum og styðja innviði skýjaþjónustu.

Rafeindatækni neytenda

CPLD finnur forrit í neytandi rafeindatækni eins og sjónvörpum og leikjatölvum, þar sem það framkvæmir sérsniðnar rökfræðiaðgerðir sem auka virkni tækisins og reynslu tækisins.

Þráðlaus tækni

Það er notað í þráðlausum samskiptatækjum til að móta og draga úr merkjum, tryggja árangursrík og skilvirk samskipti í tækjum eins og beina og frumu mótald.

Iðnaðarstjórnun

Þetta tæki er ómissandi í sjálfvirkni kerfum í iðnaðarstillingum, þar sem það stjórnar vélum og stýrir ferlum og stuðlar að aukinni framleiðni og öryggi.

Internet of Things (IoT)

Í IoT tækjum stýrir EPM7256AETC144-10N gagnavinnslu og samskiptaverkefni, frábært fyrir óaðfinnanlegan rekstur tengdra tækja í snjöllum heimilum og atvinnugreinum.

Lækningatæki

CPLD er beitt í lækningatækjum fyrir verkefni eins og gagnaöflun og vinnslu merkja, sem gegnir hlutverki í áreiðanleika og skilvirkni læknisgreiningar og meðferðarbúnaðar.

EPM7256AETC144-10N Svipaðir hlutar

• EPM7256AETC100-7

• EPM7256AETC144-7

• EPM7256AETC100-5N

EPM7256AETC144-10N Kostir

Hár rökfræðiþéttleiki

Þetta tæki pakkar 256 þjóðhagsbellum og um það bil 5.000 nothæfum hliðum, sem gerir kleift að útfæra flóknar rökrásir innan eins flísar.Þessi hái rökfræðiþéttleiki auðveldar samþættari og samsettar hönnun, dregur úr heildarhlutfalli íhluta og einföldun borðskipulags.

Forritun í kerfinu (ISP)

Með forritanleika í kerfinu í gegnum IEEE STD.1149.1 JTAG tengi, EPM7256AETC144-10N gerir kleift að auðvelda forritun og endurforritun beint innan hringrásarinnar.Þessi hæfileiki er ómetanlegur fyrir skjótan frumgerð og endurtekna hönnunarferli, sem gerir kleift að gera leiðréttingar án þess að þurfa að skipta um flísina.

Hröð útbreiðslu seinkun

Með hámarks útbreiðslu seinkun á aðeins 10 ns tryggir þessi CPLD skjót vinnslu á aðföngum og framleiðsla fyrir forrit sem krefjast háhraða meðhöndlunar gagna og tímabær viðbrögð, svo sem vídeóvinnslu og hátíðni viðskiptakerfi.

Lítil orkunotkun

Með því að starfa á 3,3V framboðsspennu er EPM7256AETC144-10N hámarkað fyrir orkunýtni.Þessi litla orkunotkun er gagnleg í færanlegum tækjum og rafhlöðustýrðum tækjum, þar sem orkustjórnun er góð til að lengja rekstrarlíf.

Alhliða I/O getu

Tækið er útbúið með 120 I/O pinna og veitir umfangsmikla tengivalkosti.Þetta gerir kleift að sveigjanlegt tengi við fjölbreytt úrval af jaðartæki og öðrum kerfishlutum, sem gerir það mjög aðlögunarhæft að flóknu fjölbúnaði umhverfi.

Óstöðug geymsla stillingar

Þökk sé EEPROM-byggð minni heldur CPLD stillingum sínum jafnvel eftir að slökkt er á orku, tryggir virkni tækisins áfram í samræmi við aflrásina.Þessi eiginleiki er nauðsynlegur fyrir forrit sem krefjast áreiðanlegrar, langtímaárangurs án þess að þurfa tíðar endurstillingu.

EPM7256AETC144-10N forritunarskref

Forritun EPM7256AETC144-10N tækisins felur í sér sex þrepa forritun í kerfinu (ISP):

1. Sláðu inn ISP: Þetta skref tryggir að inntak og framleiðsla hlutar tækisins skipta úr venjulegri notkun í forritunarstillingu vel.Það tekur um það bil 1 millisekúndu.

2. Athugaðu auðkenni: Áður en tækið er byrjað, skoðar tækið eigin auðkenni.Þetta skref er mjög fljótt.

3. Magn eyða: Þetta hreinsar öll fyrri gögn úr tækinu.Það gerir þetta með því að fá skipun til að eyða öllu og bíða síðan í 100 millisekúndur til að ganga úr skugga um að öllu sé eytt.

4. Forrit: Þetta er þar sem nýju gögnin eru sett í tækið.Fyrir hvert stykki af gögnum er það sent á rétt heimilisfang í tækinu og þá tryggir sérstakur púls að það sé geymt rétt.

5. Staðfestu: Eftir forritun athugar tækið hvort öll gögn séu rétt geymd með því að lesa það til baka og bera það saman við það sem það ætti að vera.

6. Hætta við ISP: Þetta skref skiptir tækinu aftur frá forritunarstillingu í venjulegan notkunarstillingu.Það tekur líka um 1 millisekúndu.

Heildartími sem þarf til forritunar fer eftir því hve lengi hver púls varir og hversu hratt gögn geta færst inn og út úr tækinu, sem hefur áhrif á hraða forritunarklukkunnar og hversu mikið af gögnum er að vinna.Mismunandi tæki gætu tekið mismunandi tíma vegna þess að þau hafa mismunandi magn af minni til að forrita.

EPM7256AETC144-10N pakki Pin-Out skýringarmynd

Skýringarmyndin sýnir EPM7256AETC144-10N pakka útlínur og pinna númer.Þessi flís kemur í a TQFP-144 (þunnur Quad Flat pakki með 144 pinna), sem þýðir að það hefur fínstillingu á öllum fjórum hliðum.Staðsetning pinna 1 er merkt með litlum punkti og fjöldi pinna eykst rangsælis í kringum pakkann.Lykil viðmiðunarpinnar eins og pinna 1, pinna 37, pinna 73 og pinna 109 hjálp við stefnumörkun meðan á PCB samsetningu stendur.Útlínur víddir skilgreina líkamlega stærð flísarinnar til að tryggja rétta PCB passa.Pinout fyrirkomulagið gerir ráð fyrir skilvirkri merkisleið, sem gerir það hentugt fyrir flókin rökfræðiforrit.EPM7256AE er hluti af MAX 7000A CPLD seríunni, með 256 makrósellum og forritanleika í kerfinu.-10n viðskeytið gefur til kynna 10 ns hraðaeinkunn og blýlausan pakka.

EPM7256AETC144-10N framleiðandi

EPM7256AETC144-10N er flókið forritanlegt Logic tæki (CPLD) sem upphaflega var þróað af Altera Corporation, sem síðar var keypt af Intel Corporation Árið 2015. Frá kaupunum varð Intel opinber framleiðandi FPGA og CPLD vörulína Altera, þar á meðal MAX® 7000A serían, sem þetta tæki tilheyrir.EPM7256AETC144-10N er hannað fyrir afkastamikla, lág-kraft forrit, sem styður forritun í kerfinu (ISP) í gegnum JTAG (IEEE 1149.1).Þrátt fyrir að Intel erfði CPLD tækni Altera hefur þetta tæki síðan verið hætt og er nú flokkað sem úrelt, sem þýðir að Intel framleiðir ekki lengur eða styður það í virkri framleiðslu.

Niðurstaða

EPM7256AETC144-10N er öflugur og sveigjanlegur CPLD sem er notaður í AI, 5G, skýjatölvu, iðnaðarvélum, IoT og lækningatækjum.Það vinnur gögn fljótt, notar lítinn kraft og gerir kleift að endurforrita án þess að fjarlægja þau úr hringrásinni.Það er enn gagnlegt fyrir eldri hönnun sem þarf forritanleg rökfræði með stöðugum afköstum.Hvort sem þú ert að vinna með þetta CPLD eða leita að svipuðum valkostum, skilja hönnun, forritun og ávinning getur hjálpað þér að nýta það sem best í háhraða stafrænum forritum.
