MPC8245LZU300D örgjörvi: Gagnasett, eiginleikar, forrit og forskriftir

MPC8245LZU300D er öflugur örgjörva gerður af NXP USA Inc. fyrir innbyggð kerfi sem þurfa að vera hröð, skilvirk og samningur.Það keyrir á 300 MHz, styður allt að 2 GB af SDRAM og hefur 32 bita PCI viðmót til að tengjast öðrum tækjum.Þessi örgjörva inniheldur innbyggða eiginleika eins og tvöfalda UARTs, I²C stjórnandi og tveggja rás DMA stjórnandi, sem gerir það frábært til að meðhöndla mismunandi verkefni í einu.Þessi handbók útskýrir eiginleika, hönnun, notkun og ávinning, sem hjálpar þér að skilja hvers vegna það er frábært val fyrir net, sjálfvirkni iðnaðar, geymslu, fjarskipta og önnur innbyggð forrit.

Vörulisti

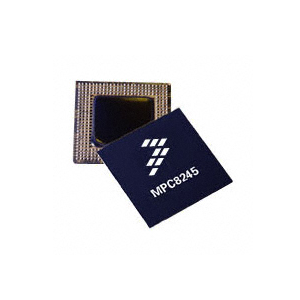

MPC8245LZU300D lýsing

The MPC8245LZU300D Frá NXP USA Inc. er afkastamikill samþættur örgjörva sem byggir á PowerPC 603E kjarna, bjartsýni fyrir innbyggð forrit sem krefjast skilvirks kostnaðar, rýmis og orkustjórnunar.Þetta afbrigði starfar á kjarnahraða 300 MHz og styður allt að 2 GB af SDRAM, sem gerir það hentugt fyrir krefjandi forrit.Það er með 32 bita PCI viðmót sem getur 66 MHz og eykur eindrægni þess við margs konar PCI jaðartæki.Sameinuð virkni felur í sér tvöfalda alhliða ósamstillta móttakara-flutninga (Duarts), I²C stjórnandi og tveggja rás DMA stjórnandi, meðal annarra, sem stuðla að fjölhæfni þess við meðhöndlun flókinna vinnsluverkefna á skilvirkan hátt.MPC8245LZU300D tryggir samsniðið fótspor með öflugri frammistöðu við hitastig á bilinu 0 ° C til 105 ° C með 352 bolta borði Ball Grid Array (TBGA).

Ef þú ert að leita að því að setja magnpöntun fyrir MPC8245LZU300D skaltu íhuga að kaupa frá okkur.Við munum sjá til þess að þú fáir besta samninginn og getum nýtt þennan öfluga örgjörva að fullu fyrir komandi verkefni þín.

MPC8245LZU300D eiginleikar

Superscalar arkitektúr:Gerir örgjörva kleift að framkvæma margar leiðbeiningar á hverja hringrás og auka skilvirkni og hraða kjarna.

Innbyggt skyndiminni:Er með 16 kb af kennslu skyndiminni og 16 kb af skyndiminni gagna, sem hægt er að læsa að hluta eða að fullu.Þetta hjálpar til við að lágmarka þann tíma sem gefinn er til að fá aðgang að oft notuðum gögnum og flýta fyrir vinnslu.

Dynamic Power Management:Inniheldur orkustjórnunarstillingar eins og NAP, Doze og Sleep, sem hjálpa til við að draga úr orkunotkun út frá rekstrarkröfum örgjörva.

SDRAM Stuðningur:Ræður við allt að 2 GB af SDRAM yfir 32- eða 64 bita gagnabíl.Það styður margar stillingar, rúmar mismunandi stærðir og tegundir minni banka.

Leiðrétting á villu:Notar fyrirkomulag eins og að skrifa stuðpúða fyrir PCI og aðgang að örgjörva, með stuðningi við gagnaþekkingaraðferðir eins og jöfnuður, aðgerða-skrifa-skrifa aðgerðir eða ECC (villuleiðrétting kóða).

Fjölhæfur ROM og I/O tengi:Styður ýmsar tegundir af ROM og flass minni og býður upp á margar almennar I/O tengi, sem gerir það aðlaganlegt að mismunandi kerfisarkitektúr.

32 bita PCI strætó:Starfar á allt að 66 MHz hraða og er í samræmi við PCI 2.2 staðla.Það er einnig fær um að hafa samskipti við ýmsar PCI jaðartæki þökk sé 5,0-V umburðarlyndi.

Stuðningur við tvöfalda rás:Er með tveggja rás DMA stjórnandi sem styður beinar og keðjustillingar, sem geta sjálfvirkar og tengt gagnafærslur til skilvirkari gagna meðhöndlunar.

Dreifingargeta:Auðveldar aðgerðir sem fela í sér að lesa frá eða skrifa til ekki samfelldra minnishluta, búin með flutnings biðröð og marga truflunarmöguleika til að stjórna gagnaflutningum á áhrifaríkan hátt.

Samskiptaviðmót:Inniheldur tvo UARTs fyrir raðsamskipti og I²C stjórnandi sem styður bæði meistara og þrælastillingu, sem gerir ráð fyrir fjölbreyttum samskiptaþörfum.

Forritanlegur truflunarstýring:Veitir öfluga stjórnun vélbúnaðar og raðtengla og bætir svörun og stjórnun kerfisins.

Tímamælar og klukka kynslóð:Fella fjóra forritanlegan tímamæla og innbyggða fyrirkomulag til að búa til klukkur fyrir PCI strætó og SDRAM, sem tryggir nákvæma tímasetningu og samstillingu yfir mismunandi kerfisíhluti.

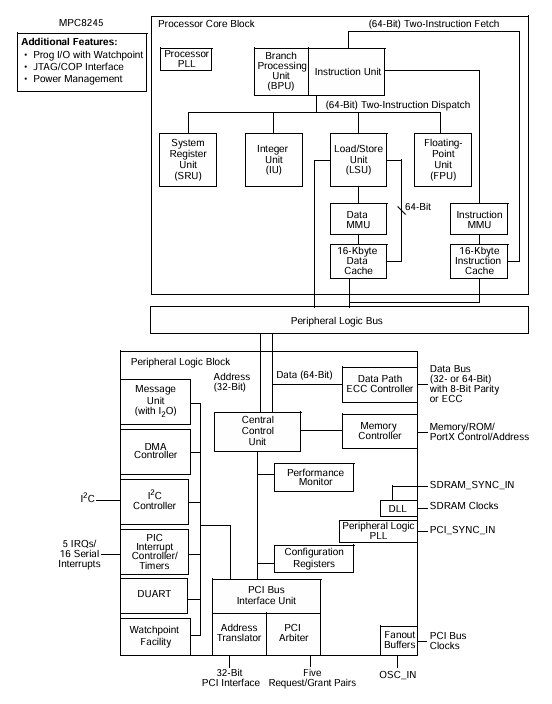

MPC8245LZU300D blokkarmynd

The MPC8245LZU300D blokkarmynd Sýnir hvernig örgjörvinn og jaðartæki hafa samskipti.Það hefur tvo meginhluta: Kjarnablokk örgjörva og Jaðar rökfræðiblokk.Kjarnablokk örgjörva meðhöndlar útreikninga.Það felur í sér Branch Processing Unit (BPU), Heiltala eining (iu), Fljótandi punktaeining (FPU), og Hlaða/geyma eining (LSU).Leiðbeiningar eru sótt, unnin og framkvæmd á skilvirkan hátt með hjálp 16-KBYTE gagna og leiðbeiningar skyndiminni.The Minni stjórnunareiningar (MMU) Stjórna minnisaðgangi.The Jaðar rökfræðiblokk Tengir örgjörva við ytri tæki.Það felur í sér a DMA stjórnandi Fyrir hraðaflutninga, an I²C stjórnandi fyrir samskipti, og a Skilaboðareining fyrir inntak/úttaksaðgerðir.The PCI strætóviðmót Styður 32 bita PCI tengingu fyrir stækkun.A. Minni stjórnandi höndlar kerfisminni, þar á meðal Sdram Samstillingarklukkur.Fyrir kerfisstjórnun hefur það a PIC truflun stjórnandi Það stýrir truflunum frá mismunandi áttum.The Gagnaleið ECC stjórnandi Tryggir heiðarleika gagna, styður 32 bita eða 64 bita gagnabifreið með jöfnuður eða ECC (villuleiðrétting kóða).Klukka merki eins og Osc_in Og Pci_sync_in Haltu öllu samstillt fyrir slétta notkun.

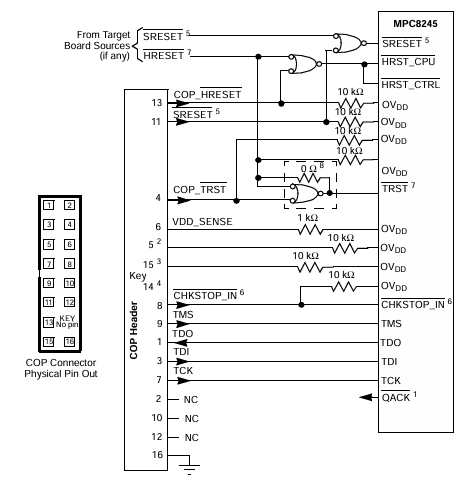

COP tengi skýringarmynd

The COP tengi skýringarmynd Fyrir MPC8245LZU300D sýnir kembiforrit og endurstilla viðmót sem notað er til að prófa og leysa örgjörva.The 16 pinna lögguhaus tengir örgjörva við ytri JTAG/COP kembiforrit.Lykilmerki fela í sér Sreset, Hreset, og Cop_hreset, hvaða stjórnkerfi endurstillir.The HRST_CTRL Inntak hjálpar til við að samræma endurstillingar með rökfræðihliðum.The Cop_trst endurstillir Jtag prófunarrökfræði.JTAG merkin: TMS, Tdo, TDI, og TCK eru notaðir við mörkaskönnun og kembiforrit í hringrás.The Chkstop_in merki stýrir örgjörva klukka við kembiforrit en VDD_Sense Fylgist með spennu kerfisins.Drag niður og draga niður viðnám (10 kΩ, 1 kΩ) hjálpa til við að koma á stöðugleika.The Qack Merki aðstoðar við kembiforrit.The COP tengi Fylgist með venjulegu JTAG pinout, sem gerir það auðvelt að tengjast kembiforritum.

MPC8245LZU300D forskriftir

Tegund	Færibreytur
Framleiðandi	NXP USA Inc.
Röð	MPC82XX
Umbúðir	Bakki
Staða hluta	Úrelt
Kjarna örgjörva	PowerPC 603E
Fjöldi kjarna/strætóbreiddar	1 kjarni, 32 bita
Hraði	300MHz
RAM stýringar	Sdram
Grafík hröðun	Nei
Spenna - I/O.	3.3V
Rekstrarhiti	0 ° C ~ 105 ° C (TA)
Festingartegund	Yfirborðsfesting
Pakki / mál	352-lbga
Pakki birgjabúnaðar	352-TBGA (35x35)
Viðbótarviðmót	I2c, i²o, pci, uart
Grunnvörunúmer	MPC82

MPC8245LZU300D forrit

Netbúnað

MPC8245LZU300D hentar fullkomlega fyrir netbúnað eins og beina, rofa og netviðmótspjöld.Öflugt PCI viðmót og samþætt samskipta jaðartæki gera kleift að fá háhraða gagnaflutning og skilvirka stjórnun margra samskiptareglna.Þessi hæfileiki eykur afköst og áreiðanleika netrekstrar.

Iðnaðar sjálfvirkni

Í iðnaðar sjálfvirkni gegnir þessi örgjörva hlutverk í rafkerfum eins og forritanlegum rökstýringum (PLCs), vélarviðmótum (HMI) og öðrum sjálfvirkni vélum.Geta örgjörva til að takast á við stjórnun og eftirlitsverkefni gerir það að mikilvægum þætti í nútíma iðnaðarumhverfi, sem tryggir nákvæma og skilvirka stjórnun vinnslu.

Geymslulausnir

Háþróaður minnisviðmót og DMA getu MPC8245LZU300D gerir það að frábæru vali fyrir geymslutengd forrit, þar á meðal RAID stýringar og netkerfi (SANS).Það skar sig fram úr því að stjórna háhraða gagnaaðgangi og skilvirkri geymslu stjórnun, sem eru frábær í umhverfi þar sem heiðarleiki gagna og skjótur aðgangur er forgangsröðun.

Fjarskipti

Þessi örgjörvi hentar vel til notkunar í fjarskiptabúnaði, svo sem grunnstöðvum og hliðum.Geta þess til að takast á við marga gagnastrauma á skilvirkan hátt og styðja ýmsar samskiptareglur hjálpar til við að bæta heildarvirkni og áreiðanleika fjarskiptainnviða.

Innbyggð kerfi

Fjölhæfur samþættingargeta MPC8245LZU300D gerir það að aðal frambjóðanda fyrir innbyggð kerfi sem finnast í rafeindatækni, rafeindatækni og lækningatækjum.Svið af samþættum jaðartæki og tengi gerir kleift að hanna sérhæfða, afkastamiklar innfelldar lausnir sem eru sérsniðnar til að mæta sérstökum þörfum þessara atvinnugreina.

MPC8245LZU300D Svipaðir hlutar

• MPC8245LVV333D

• MPC8245LZU300D

• MPC8245TVV300D

MPC8245LZU300D kostir

Samþætt kerfis-á-flís (SOC) hönnun

MPC8245LZU300D sameinar örgjörva kjarna, minni stýringar og jaðartæki í einn flís.Þessi SOC nálgun einfaldar kerfisarkitektúrinn, lágmarkar þörfina fyrir utanaðkomandi íhluti og getur leitt til lækkunar á kostnaði bæði í þróun og framleiðslustigum.

Afkastamikil vinnsla

Örgjörvinn starfar á tíðni 300 MHz og notar superscalar arkitektúr, sem gerir honum kleift að framkvæma margar leiðbeiningar á hverja klukku.Þessi afkastamikil vinnsluhæfileiki tryggir skilvirka notkun og er betri en örgjörvar sem styðja ekki slíka samsíða, sem gerir það tilvalið fyrir krefjandi forrit.

Fjölhæfur minni stuðningur

Þessi örgjörva styður allt að 2 GB af SDRAM og er með háþróað minni viðmót sem felur í sér villuleiðréttingu og fjölhæfur ROM og I/O tengi.Þetta stig minnisstuðnings veitir sveigjanleika, sem gerir kerfinu kleift að sérsníða minnisstillingu til að mæta sérstökum forritsþörfum, yfirburði yfir stífari kerfum.

Alhliða jaðaraðlögun

MPC8245LZU300D inniheldur samþætt samskiptaviðmót eins og UARTS og I²C stjórnandi, svo og forritanlegir tímamælar og truflunarstýringar.Þessi umfangsmikla útlæga samþætting dregur úr þörfinni fyrir viðbótar ytri íhluti, einfaldar heildarhönnun og bætir áreiðanleika kerfisins með því að draga úr mögulegum bilunarstigum.

Lítil orkunotkun

Með öflugri valdastjórnun með stillingum eins og NAP, Doze og Sleep, getur örgjörvinn hámarkað orkunotkun sína út frá núverandi kröfum um vinnuálag.Þessi hæfileiki er notaður í forritum þar sem orkunýtni er þörf, sem veitir brún fram yfir aðra örgjörva sem skortir slíka ítarlega orkueftirlit.

MPC8245LZU300D umbúðir

Pakkabreytur

Færibreytur	Vídd (mm)
Pakkaskipti	35 mm × 35 mm
Samtengingar	352
Pitch	1,27 mm
Lóðmálmur	ZU (TBGA pakki) —62 SN/36 PB/2 AG;VV (blýlaus útgáfa pakka) —95,5 Sn/4,0 Ag/0,5 Cu
Þvermál lóðmálma	0,75 mm
Hámarks einingarhæð	1,65 mm
Samskiptatækniforskrift	0,15 mm
Hámarksafl	6,0 pund.Alls, jafnt dreift yfir pakka (8 grömm/bolta)

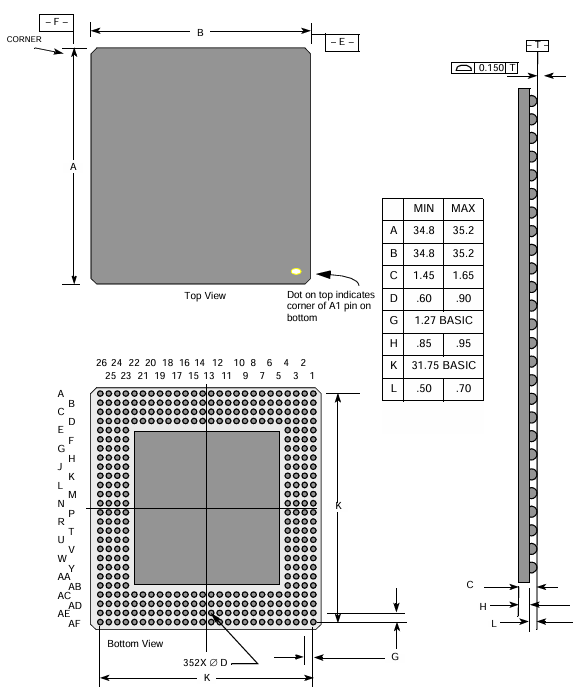

Pinna verkefni og víddir pakka

MPC8245LZU300D framleiðandi

MPC8245LZU300D örgjörvi er afurð af NXP USA INC., dótturfyrirtæki NXP hálfleiðara.NXP hálfleiðarar, sem komu fram frá Philips Semiconductors, hafa bandaríska rekstur sinn með höfuðstöðvar í Austin, Texas.Þessi örgjörva, hluti af víðtækari eignasafni sínu, samþættir tækni sem er fínstillt fyrir afköst og litla orkunotkun, sem gerir það hentugt fyrir margs konar innbyggð forrit.Þrátt fyrir að MPC8245LZU300D hafi verið merkt sem úrelt, heldur NXP USA Inc. áfram að styðja við arfleifð vörur sínar en ýta mörkunum á svæðum eins og bifreiðum, iðnaði og IoT í gegnum nýjar hálfleiðara lausnir.

Niðurstaða

MPC8245LZU300D er sterkur og áreiðanlegur örgjörva smíðaður fyrir krefjandi forrit.Með skjótum vinnslu, innbyggðum samskiptaaðgerðum og snjöllum kraftsparnaðarstillingum hjálpar það kerfum að keyra vel og skilvirkt.Jafnvel þó að það sé nú úrelt, þá er það samt gagnlegt í mörgum net-, iðnaðar- og fjarskiptaverkefnum.Geta þess til að takast á við mörg verkefni meðan sparnaður er gerir það að dýrmætu vali að leita að traustum innbyggðum örgjörva.

DataSheet PDF

MPC8245LZU300D gagnablöð:

MPC8245.pdf
