GAL20V8B-15LJN: Aðgerðir, pinout, forrit og forritunarleiðbeiningar

GAL20V8B-15LJN er framúrskarandi tæki hannað fyrir mörg stafræn verkefni.Þessi handbók lítur vel á hvað GAL20v8b-15lJn getur gert, með áherslu á sveigjanleika þess og sterka afköst í ýmsum notkun frá stjórnun véla til að knýja daglegar græjur.Við munum fjalla um helstu eiginleika þess, hvernig það er sett upp og hvernig á að forrita það, bjóða upp á skýra sýn fyrir alla sem eru að leita að nota háþróaðar rökfræðilausnir í verkefnum sínum.

Vörulisti

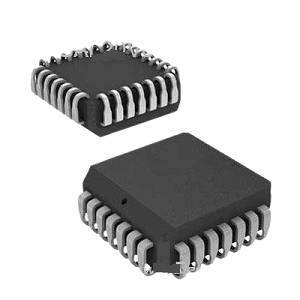

GAL20V8B-15LJN Lýsing

The GAL20V8B-15LJN Frá grindarholleiðara er framúrskarandi í GAL® 20V8 tækinu, þekktur fyrir skilvirkni þess og háhraða.Þetta líkan er hannað með E2CMOS tækni, sem er fagnað fyrir litla orkunotkun en viðheldur mikilli afköstum.Fyrst og fremst notað í stafrænum rökfræðiforritum, svo sem afkóðun heimilisfangs, tengibúnaðar og skiptisuppbót, er GAL20V8B-15LJN fjölhæfur og hentar fyrir breitt svið forritanlegra rökfræðiforrita.GAL20V8B-15LJN innihalda uppstillingu 8 makrókala, hámarks rekstrartíðni 62,5 MHz og seinkun á útbreiðslu aðeins 15 nanósekúndur, sem tryggir skjótan og áreiðanlegan árangur.Það starfar á venjulegum 5V aflgjafa og kemur í 28 pinna PLCC (plastleiðslu flísaflutnings) pakka.

Ef þú ert að leita að áreiðanlegri og skilvirkri forritanlegri rökfræði, er GAL20V8B-15LJN frábært val.Það er smíðað til að skila sterkum árangri, sem gerir það að snjallri valkosti fyrir fyrirtæki sem miða að því að uppfæra tækni sína.Ef þú ert að íhuga magnpöntun er þetta fullkomið tækifæri til að hámarka forritin þín og fá sem mest út úr innviðunum þínum.

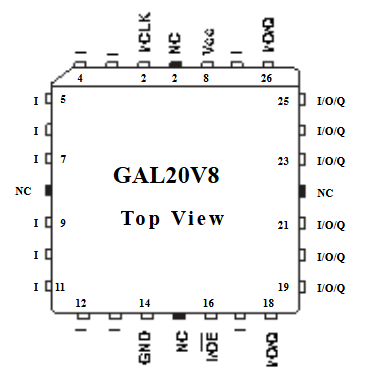

GAL20V8B-15LJN PIN-stillingar

The GAL20V8B-15LJN er a Almenn fylkisrökfræði (Gal) Tæki, forritanlegt rökfræði tæki sem notað er í ýmsum stafrænum rökum.The PIN -stillingar fylgir a Hefðbundið 24 pinna tvískiptur lína pakki (DIP) skipulag, með aðföngum, framleiðsla og stjórnunarpinna skýrt skilgreind.

Á Vinstri hlið Af skýringarmyndinni (pinnar 1-12) sjáum við fyrst og fremst inntak (i) pinna sem gera tækinu kleift að fá merki frá ytri hringrásum.Pinna 1 og nokkrir aðrir prjónar (5, 7, 9 og 11) eru tilnefndir sem aðföng (i).Pinna 6 og 22 eru merkt NC (engin tenging), sem þýðir að þau eru ekki rafræn tengd við innri rafrásirnar.GND (jörð) pinninn er staðsettur við pinna 12 og þjónar sem viðmiðunarspenna fyrir tækið.

Á Hægri hlið (Pinnar 13-24), við höfum inntak/úttak (I/O) pinna, sem eru stillanlegir sem annað hvort aðföng eða framleiðsla eftir forrituðu rökfræði.Þessir I/O pinnar (18, 19, 21, 23, 25 og 26) veita sveigjanlega tengingu.Mode pinninn (pinna 15) til að skilgreina rekstrarham tækisins og VCC (aflgjafa) pinna við pinna 24 veitir nauðsynlega spennu til réttrar notkunar.

Á Efst Af tækinu eru viðbótar stjórnmerki, þar á meðal MCLK (Master Clock, Pin 2) og viðbótar NC pinnar.Pinout of Gal20v8b gerir kleift að gera skilvirka stafræna rökfræðihönnun, sem gerir það að víða notuðum hluti í forritanlegum rökrásum.

GAL20V8B-15LJN CAD módel

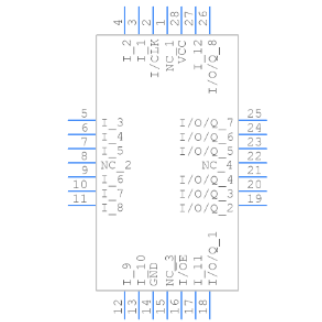

GAL20V8B-15LJN tákn

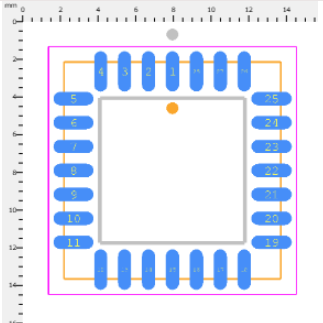

GAL20V8B-15LJN fótspor

GAL20V8B-15LJN lögun

• Töf frá fjölgun: GAL20V8B-15LJN státar af hámarks útbreiðslu seinkun á 15 nanósekúndum, sem þýðir að það getur sinnt skjótum merkjum og starfað á skilvirkan hátt í tímaviðkvæmum forritum.

• Rekstrartíðni: Það styður hámarks rekstrartíðni 62,5 MHz, sem auðveldar skjót vinnslu og svörun í flóknum stafrænum rökstýringum.

• Lítil orkunotkun: Tækið notar E2CMOS tækni, afbrigði af CMOs sem leggur áherslu á orkunýtni.Þessi tækni tryggir að GAL20v8b-15lJn neytir minni krafts og gerir það tilvalið fyrir forrit þar sem þörf er á orkunýtingu án þess að fórna afköstum.

• Endurnýtt E2 frumutækni: GAL20V8B-15LJN er búinn rafrænum frumum, sem gerir kleift að endurforrita og uppfæra rökfræðiaðgerðirnar eftir þörfum.Þessi aðgerð veitir framúrskarandi sveigjanleika og aðlögunarhæfni við að breyta vélbúnaðarumhverfi eða kerfisuppfærslum.

• Fjölhæfur framleiðsla rökfræði þjóðhagslegra: Það felur í sér 8 framleiðsla rökfræði fjölfrumna sem hægt er að forrita fyrir sig fyrir ýmsar rökfræðiaðgerðir, sem gerir kleift að sníða tækið að sértækum þörfum.Þessar þjóðhagslegar styður stillanlegan framleiðsla pólun og geta líkt eftir virkni 24 pinna PAL tæki, sem gerir GAL20V8B-15LJN að fjölhæfu vali fyrir ýms stafræn forrit.

• Auka prófunarhæfni: Tækið er með forhleðslu og kraft endurstillingargetu fyrir allar skrár, sem tryggir 100% hagnýtur prófunarhæfni.Þessi þáttur er frábær til að viðhalda áreiðanleika og fyrirsjáanleika í rekstrarstillingum, sérstaklega þar sem heilindi kerfisins og afköst eru mikilvæg.

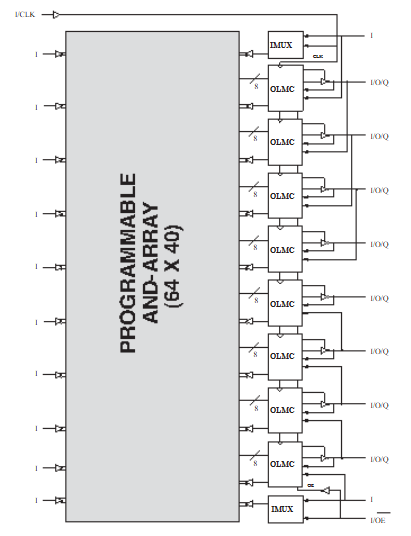

GAL20V8B-15LJN blokkarmynd

GAL20V8B-15LJN er samheitalyf (GAL) tæki sem samanstendur af forritanlegu og-rörðu (64 x 40), sem gerir kleift að framkvæma sveigjanlega rökfræði.Blokk skýringarmyndin sýnir forritanlegan og ray, sem þjónar sem aðal rökfræðivélin þar sem aðföng og endurgjöf merki eru rökrétt sameinuð.Þessi forritanlega fylki gerir kleift að stilla margvíslegar samsetningar og röð rökfræðiaðgerðir og bjóða upp á sveigjanleika í hönnun stafrænna hringrásar.

Hægra megin á skýringarmyndinni eru OLMC (framleiðsla rökfræðifrumur) sýnileg, hvor um sig tengt við og útrásina.Þessar þjóðhagsfrumur skilgreina hegðun framleiðslupinna, hvort sem þær virka sem samsetningar rökfræði eða röð rökfræði með flip-flop geymslu.Að auki gera IMUX (Input Multiplexer) einingarnar kleift innra merkisleið og auka forritanleika tækisins enn frekar.I/OQ (Input/Output Pins) tákna viðmótið milli tækisins og ytri hringrásar, sem gerir kleift að gera tvíátta samskipti eftir því hvaða stillt rökfræði er.

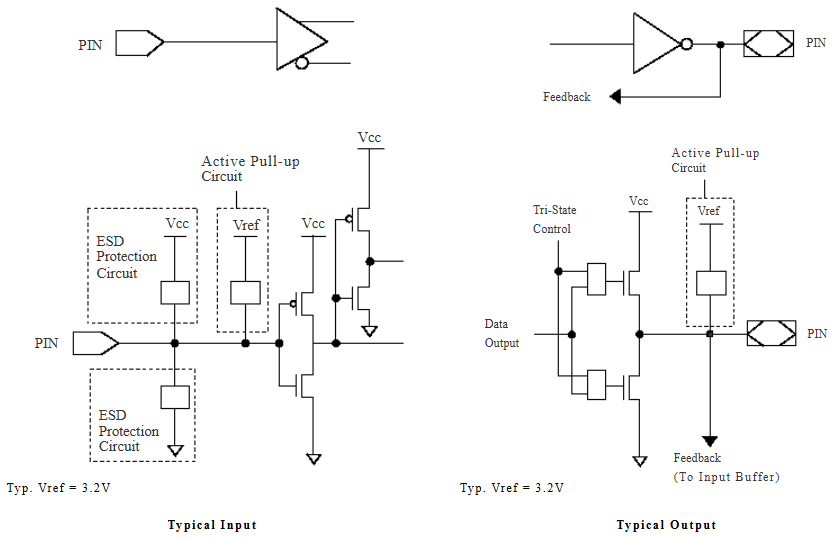

Inntak/framleiðsla samsvarandi skýringarmyndir

GAL20V8B-15LJN inntak/framleiðsla samsvarandi skýringarmynda sýnir innri rafmagnseinkenni inntaks og framleiðsla pinna tækisins.Þessar skýringarmyndir varpa ljósi á hvernig forritanlegt rökfræðibúnað (PLD) stýrir merkjum í gegnum verndarrásir, virkar uppdráttar og stjórnunarkerfi Tri-State, sem tryggir áreiðanlega notkun í stafrænum hringrásum.

The Dæmigert inntak Aðaldráttur sýnir uppbyggingu inntakspinna, sem felur í sér ESD (rafstöðueiginleika) verndarrásir til að koma í veg fyrir skemmdir af tímabundnum spennum.Virka útdráttarrásin tryggir að pinninn heldur skilgreindu rökfræði stig þegar ekkert utanaðkomandi merki er að keyra það og koma í veg fyrir fljótandi ástand sem gæti valdið ófyrirsjáanlegri hegðun.Viðmiðunarspennan (VREF = 3,2V) gegnir hlutverki við að stilla þröskuldinn til að greina rökfræði háa eða lágt ástand.

The Dæmigerð framleiðsla Aðaldráttur sýnir framleiðsla uppbyggingu, sem felur í sér ýta-pull para sem gerir kleift að fá sterka drifgetu fyrir bæði há og lág rökfræðiástand.Stjórnunaraðgerð þriggja ríkja gerir framleiðsla pinna kleift að komast inn í háviðskiptaástand fyrir strætó-stilla hönnun þar sem mörg tæki deila sömu tengingu.Viðbragðsleiðin veitir innri tengingu aftur við rökfræði fylkinguna, sem gerir tækinu kleift að fylgjast með eða samstilla framleiðsluástandið við aðrar rökfræðiaðgerðir.Virk útdráttarrás tryggir áreiðanlegt spennustig þegar þess er krafist.

GAL20V8B-15LJN er hannað fyrir háhraða, lágmark-kraft forritanleg rökfræðiforrit, með öflugri inntaksvörn, sveigjanlegum framleiðsla stillingum og forritanlegum endurgjöf.Þetta gerir það hentugt fyrir flókna stafræna hönnun sem krefst áreiðanlegrar merkis merkis og stillanlegar rökfræðiaðgerðir.

GAL20V8B-15LJN forskriftir

Tegund	Færibreytur
Framleiðandi	Grindar Semiconductor Corporation
Röð	Gal20v8b
Umbúðir	Tube
Staða hluta	Úrelt
Forritanleg gerð	EE PLD
Undirflokkur	Forritanleg rökfræði
Fjöldi þjóðhagsboða	8
Hámarks rekstrartíðni	62,5 MHz
Töf frá útbreiðslu - Max	15 ns
Rekstrarspenna	5 V.
Rekstrarframboð núverandi	90 Ma
Framboðsspenna - mín	4,75 v
Framboðsspenna - Max	5,25 v
Lágmarks rekstrarhiti	0 ° C.
Hámarks rekstrarhita	+75 ° C.
Festingartegund	Yfirborðsfesting
Pakki / mál	28-LCC (J-Lead)
Pakki birgjabúnaðar	28-PLCC (11.51x11.51)
Grunnvörunúmer	Gal20v8
Hæð	3,68 mm
Lengd	11,5 mm
Breidd	11,5 mm
Þyngd eininga	0,041719 únsur

GAL20V8B-15LJN forrit

Innbyggð kerfi

GAL20V8B-15LJN er oft notað í innbyggðum kerfum þar sem sérsniðin rökfræði er þörf fyrir sérstakar stjórnunaraðgerðir.Forritanlegt eðli þess gerir kleift að sníða tækið fyrir ýmsa endurtekningarferla, auka virkni og samþættingu við aðra kerfisíhluti.

Stafræn stjórnkerfi

Í stafrænu stjórnkerfi er þetta PLD notað til að innleiða flókna rökfræði til að stjórna mótorum, hafa samskipti við skynjara og vinnslumerki.Geta þess til að takast á við nákvæma stjórnunarrökfræði gerir það tilvalið fyrir forrit sem krefjast nákvæmrar rekstrareftirlits og svörunar.

Samskiptaviðmót

Tækið skarar fram úr í stjórnun samskiptareglna, kóðunar og afkóðunargagna og stjórnun ríkisvéla.Það aðlagast óaðfinnanlega að mismunandi samskiptastaðlum, sem gerir það að fjölhæfu vali fyrir fjarskipta- og nettæki.

Próf og mælingarbúnaður

Til að prófa og mæla forrit veitir GAL20V8B-15LJN sérsniðna gagnavinnslu getu, merkisleið og stjórnunarrökfræði.Það gerir kleift að þróa sérsniðnar mælingarlausnir sem krefjast sérstakra gagna meðhöndlunar og stjórnunaraðgerða.

Bifreiðar rafeindatækni

Innan bifreiðageirans stendur þessi PLD upp vegna öflugrar hönnunar og framúrskarandi verndar rafstöðueiginleika (ESD).Þessir eiginleikar tryggja áreiðanlega notkun við krefjandi aðstæður sem eru dæmigerðar í bifreiðaumhverfi.

Iðnaðar sjálfvirkni og stjórnkerfi

GAL20v8b-15lJn er þátttakandi í sjálfvirkni iðnaðar, sem veitir rökfræði sem þarf til að stjórna flóknum iðnaðarferlum og vélum.Það gerir kleift að gera sjálfvirkni verkefna og samþættingu stjórnkerfa og auka þannig skilvirkni og áreiðanleika í framleiðsluaðgerðum.

Rafeindatækni neytenda

Í neytandi rafeindatækni er tækið notað til að auka virkni heimilanna og persónulegra tækja með skilvirkum rökfræðilausnum.Hæfni þess til að framkvæma margar rökfræðiaðgerðir gerir það að verkum að það er vinsælt val fyrir framleiðendur neytendavara.

Sérsniðnar ríkisvélar

PLD er tilvalið til að hanna sérsniðnar ríkisvélar í stafrænum hringrásum og bæta skilvirkni stjórnunar rökfræði og rekstrarröð.Þetta forrit er frábært í atburðarásum þar sem þörf er á sérstökum rekstrarhegðun til að stjórna flóknum rökfræðiverkefnum á áhrifaríkan hátt.

GAL20V8B-15LJN forritun

Forritun GAL20V8B-15LJN, fjölhæfur rökfræðibúnaðar frá grindarholleiðara, er hægt að ná á áhrifaríkan hátt í nokkrum lykilþrepum og nýta samhæfan rökfræði forritara.Upphaflega er verkefni þitt að hanna rökfræðirásina sem þú ætlar að hrinda í framkvæmd.Þetta er náð með því að nota vélbúnaðarlýsingu (HDL), þar sem Cupl er vinsæll kostur vegna einfaldleika þess, sem hentar fyrir gal tæki.Þegar rökfræðihönnun þín er tilgreind felur næsta skref í sér að setja saman þessa hönnun í Jedec (.jed) skrá með því að nota hugbúnað eins og Wincupl.Þessi skrá inniheldur nauðsynlega uppstillingu, þekkt sem öryggiskort, til að forrita gal.

Raunveruleg forritun GAL20v8B-15lJn krefst þess að hálfleiðari samþykkti rökfræði forritara þar sem TL866 sé almennt notað líkan vegna áreiðanleika þess og auðveldar notkunar.Þetta skref felur í sér að tengja GAL20v8b-15lJn við forritarann ​​samkvæmt leiðbeiningum sem fylgja með, hlaða JEDEC skrána í forritunarhugbúnaðinn og hefja forritunarferlið.Þessi hringrás inniheldur sjálfvirka eyðingu af fyrri stillingum áður en hún forritar nýja rökfræði í tækið.Að síðustu er mikilvægt skref að sannreyna forritaða tækið með því að prófa það í fyrirhuguðum hringrás til að tryggja að það virki rétt og klára samþættingarferlið með sérstökum umsóknarkröfum þínum.

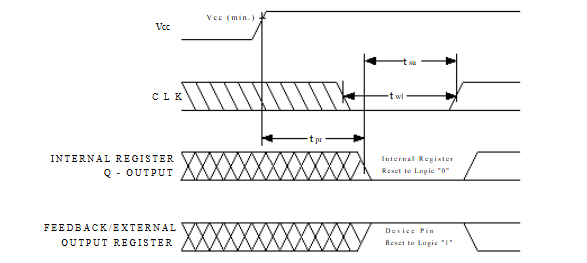

GAL20V8B-15LJN Power-Up Reset

Uppsöfnun endurstillingarrásarinnar í GAL20V8B-15LJN tryggir að allar innri skrár séu frumstilltar í þekktu ástandi við gangsetningu kerfisins.Þegar krafti er beitt verður VCC spenna að hækka eintóna án sveiflna til að koma í veg fyrir rangar hegðun.Þegar VCC hefur náð lágmarks nauðsynlegu stigi, munu innri skrárnar endurstilla innan hámarks seinkunar 1μs (TPR) og setja allar Q framleiðsla á rökfræði 0pólun.Þetta tryggir fyrirsjáanlega frumstillingu, einfalda hönnun ríkisvéla og röð rökræðu.

Til að tryggja gilda endurstillingu verður að halda klukkuinntakinu (CLK) á kyrrstöðu TTL stig meðan á upptöku stendur.Ekki ætti að klukka tækið fyrr en öllum uppsetningartímum inntaks og endurgjöf er uppfyllt, eins og sýnt er á skýringarmyndinni.Klukkan verður að uppfylla kröfur um lágmarks púlsbreidd áður en venjuleg notkun hefst.Með því að viðhalda þessum skilyrðum tryggir endurstillingarbúnaðurinn fyrir að rökstyðja að rökfræðistækið byrjar í stöðugu og vel skilgreindu ástandi og kemur í veg fyrir óviljandi umbreytingar eða vandamál með meinvörp í stafrænum hringrásum.

GAL20V8B-15LJN Svipaðir hlutar

• GAL20V8B-15LPN

• GAL20V8B-15QP

• GAL20V8B-15QJ

GAL20V8B-15LJN Kostir

Auka sveigjanleika hönnunar

GAL20V8B-15LJN er hannað með fjölhæfum arkitektúr sem gerir kleift að vera framleiðsla Logic Macrocells (OLMC) sem notandi.Þessi sveigjanleiki styður fjölbreytt úrval af forritum og aðlögunum, sem gerir kleift að hámarka rökfræðibúnaðinn fyrir sérstök verkefni og aðgerðir án þvingana sem tengjast minna sveigjanlegum hönnun.

Minni orkunotkun

Með því að nota Ultramos® Advanced CMOS tækni er GAL20v8B-15LJN dregið úr orkunotkun um 50% í 75% samanborið við hefðbundin geðhvarfasýki.Þetta gerir það að vistvænu valkosti sem lágmarkar einnig hitauppstreymi og eykur langlífi tækisins.Dæmigerðir framboðsstraumar eru verulega lægri, með 75 mA fyrir venjulegar lága kraftaútgáfur og jafnvel lægri við 45 mA fyrir fjórðungsaflsútgáfur, sem tryggir orkunýtni í umhverfi með mikilli eftirspurn.

Öflug ESD vernd

Þetta tæki felur í sér sterkar rafstöðueiginleikar (ESD) verndaraðferðir, til að viðhalda stöðugleika í rekstri og áreiðanleika í umhverfi sem er tilhneigingu til truflunar.Slík vernd er góð í atvinnugreinum eins og sjálfvirkni bifreiða og iðnaðar, þar sem hægt er að láta rafræna íhluti strangar aðstæður og þar sem ESD gæti annars leitt til bilunar tækjanna eða óeðlileg hegðun.

GAL20V8B-15LJN framleiðandi

Lattice Semiconductor Corporation er leiðandi á heimsvísu í Smart Connectivity Solutions.Grindurnar þekkir fyrst og fremst fyrir neytenda-, samskipta- og iðnaðarmarkaði.Nýjungar vöruúrval fyrirtækisins inniheldur FPGA (Field Progrowmable Gate fylki), CPLDS (flókin forritanleg rökfræðibúnað) og orkustjórnunartæki, sem eru hluti af snjöllum forritum sem krefjast skjótra svara.Hálfleiðari grindar aðgreinir sig á samkeppnishæfu tæknimarkaði með áherslu sína á litla kraft, smástærð og afkastamikil lausnir.Þessir eiginleikar gera vörur sínar tilvalnar til að gera tækni kleift á sviðum eins og netinnviði, brún tölvu og snjall IoT tæki.Lattice hefur byggt upp orðspor fyrir að skila sérsniðnum lausnum sem uppfylla sérstakar þarfir, studdar af víðtækum hugbúnaðartækjum og þróunarumhverfi sem hagræða vöruhönnun og dreifingu.

Niðurstaða

GAL20V8B-15LJN frá Lattice Semiconductor er toppur tæki sem uppfyllir krefjandi þarfir nútíma stafrænna kerfa með skjótum afköstum, orkusparandi hönnun og fjölhæfum forritunarmöguleikum.Þetta tæki er smíðað til að takast á við flóknar áskoranir í fjölmörgum stillingum, allt frá stórum iðnaðarkerfi til persónu rafeindatækni, sem gerir það að traustu vali fyrir að byggja háþróaðar stafrænar lausnir.Þessi handbók hefur útskýrt tæknilegar upplýsingar og ávinning af GAL20v8b-15lJn, svo og hvernig það er hægt að nota á mismunandi sviðum, sem sýnir mikilvægi þess við að bæta stafrænar uppsetningar alls staðar.
