LFXP2-8E-5QN208C FPGA: jafngildi, eiginleikar, forrit og kostir

LFXP2-8E-5QN208C er toppur val fyrir öflugan og hagkvæman tölvuflís.Þessi handbók kannar eiginleika, notkun og upplýsingar um LFXP2-8E-5QN208C, sem er hluti af Latticexp2 fjölskyldunni.Þessi flís er hannaður til að vinna fljótt og sveigjanlega, sem gerir hann fullkominn fyrir margvísleg verkefni í mismunandi atvinnugreinum.

Vörulisti

LFXP2-8E-5QN208C Lýsing

The LFXP2-8E-5QN208C er hluti af nýstárlegri LatticExp2 fjölskyldu grindarinnar, sem er hönnuð til að skila afköstum með áherslu á hagkvæmni.Þetta líkan nýtir flexiflash arkitektúrinn og sameinar LUT-undirstaða FPGA efni og óstöðugt leifturminni, sem býður upp á tafarlausa rekstrarhæfni við uppbyggingu og óendanlega endurstillingu.Þetta gerir tækið einstaklega fjölhæft í ýmsum kraftmiklum umsóknarstillingum.Eiginleikar LFXP2-8E-5QN208C fela í sér 8.000 uppflettitöflur (LUTS) fyrir rökfræðiaðgerðir, samþættir 226.304 bitar af innbyggðu minni fyrir gagnageymslu og 146 I/O pinnar fyrir umfangsmikla tengingu.Einingin er innilokuð í öflugum 208 pinna plastfjórðafötum (PQFP), sem tryggir áreiðanlega líkamlega samþættingu í fjölmörgum vörusamsetningum.Það starfar innan atvinnuhitastigs á bilinu 0 ° C til 85 ° C, knúið af framboðsspennu 1,14V til 1,26V.Tækið styður háþróaða tækni eins og Live Update með transfr, 128 bita AES dulkóðun og getu tvískipta.

Með auknum SYSDSP blokkum, PLLS og innbyggðum uppsprettu samstilltur I/O stuðningi, skilar LFXP2-8E-5QN208C afl og skilvirkni.Ef þú ætlar að kaupa í lausu mæli ég með að setja inn pöntunina fljótlega til að læsa framboði og bestu verðlagningu.

LFXP2-8E-5QN208C CAD módel

LFXP2-8E-5QN208C tákn

LFXP2-8E-5QN208C fótspor

LFXP2-8E-5QN208C 3D líkan

LFXP2-8E-5QN208C eiginleikar

• Flexiflash arkitektúr: Samþættir FPGA efni með leifturminni.Augnablik hæfileiki við upptöku.Styður óendanlega endurstillingu fyrir áframhaldandi aðlögun notkunar.

• Lifandi uppfærslustuðningur: Inniheldur TransFR fyrir uppfærslur á flugbúnaði án flugbúnaðar án niður í miðbæ.Er með 128 bita AES dulkóðun fyrir aukið öryggi gegn klónun.Tvískiptur stillingar gerir kleift að geyma öryggisafrit fyrir áreiðanlegan bata.

• Hár rökfræðiþéttleiki: Inniheldur 8.000 LUTS til að stjórna flóknum rökrásum og reikniritum.Hentar fyrir gagnafrek forrit í stafrænu netum og tölvunarfræði.

• Innbyggt minni: Veitir 226.304 bita af innbyggðu minni fyrir skjótan gagnageymslu og aðgang.

• Alhliða I/O stuðningur: Býður upp á 146 I/O pinna fyrir umfangsmikla tengingu við ýmis tæki.

• Ítarleg klukkustjórnun: Notar fasa læstar lykkjur (PLL) fyrir nákvæma stjórnun klukku merkja.

• Auka SYSDSP blokkir: Bjartsýni fyrir afkastamikla stafræna merkisvinnslu.Skilvirk við að framkvæma margföldun umbreyta aðgerðum í myndbandi, fjarskiptum og hljóðvinnslu.

• Hönnunaröryggi: Tryggir gögn og hugverk með 128 bita AES dulkóðun.

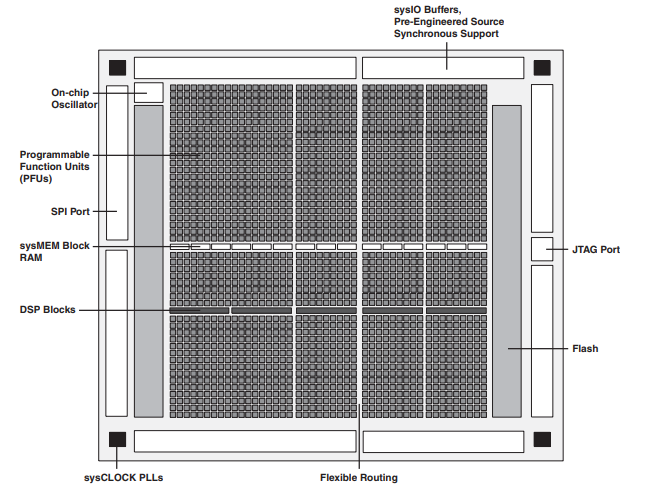

LFXP2-8E-5QN208C blokkarmynd

LFXP2-8E-5QN208C FPGA blokkarmynd sýnir hvernig mismunandi íhlutir vinna saman til að takast á við stafræna rökfræðiaðgerðir.Í kjarna þess, forritanlegir aðgerðareiningar (PFUS) ferli notendaskilgreind rökfræði, tengd með sveigjanlegu leiðar fylki sem tryggir skilvirkt merkisflæði.FPGA inniheldur sysmem block vinnsluminni fyrir tímabundna gagnageymslu og DSP blokkir til að flýta fyrir útreikningum, sem gerir það tilvalið fyrir merkisvinnsluverkefni.SYSCLOCK PLLS veita stöðug klukkutegund fyrir samstillta notkun, en sveiflukennd flísar fjarlægir þörfina fyrir ytri klukkuuppsprettu.Fyrir samskipti og forritun er það með SPI tengi fyrir gagnaflutning og JTAG tengi fyrir kembiforrit.Sysio stuðpúðar bætir meðhöndlun merkja og tryggir áreiðanlegar ytri tengingar.Innbyggða flassminnið gerir FPGA kleift að halda uppstillingu sinni eftir aflstap, sem gerir kleift að koma í veg fyrir skjótan gang.Á heildina litið sameinar þessi FPGA sveigjanlega rökfræði, minni og klukkustjórnun til að styðja við ýmis innbyggð og iðnaðarforrit á skilvirkan hátt.

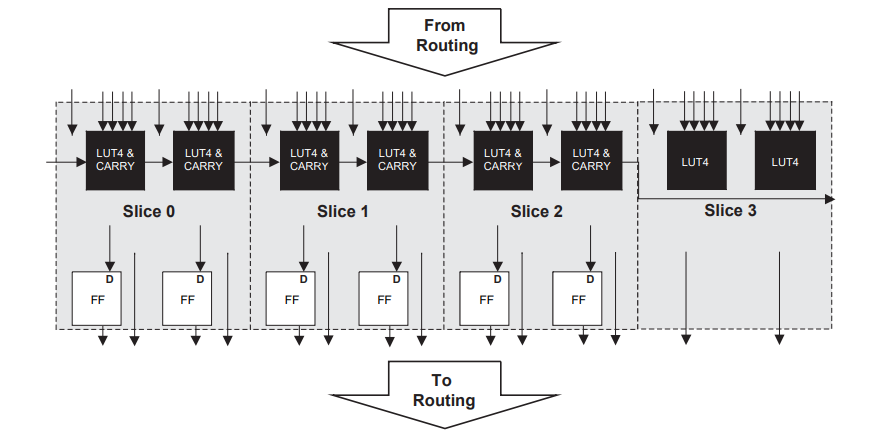

PFU skýringarmynd

Forritanleg aðgerðareining (PFU) skýringarmynd sýnd táknar líklega innri rökfræði uppbyggingu LFXP2-8E-5QN208C FPGA, þar sem gerð er grein fyrir því hvernig rökfræðiaðgerðir eru framkvæmdar á grundvallarstiginu.PFU samanstendur af mörgum sneiðum, hver sem inniheldur uppflettitöflur (LUT), bera rökfræði og flip-flops (FFS), til að útfæra samsetningar og röð rökfræði.Hver sneið inniheldur LUT4 og burðarblokkir, sem gerir kleift að gera skilvirka tölur og vinnslu rökfræði.Flip-flops (D FFS) bjóða upp á geymsluþætti fyrir röð rökfræði, sem styður klukka aðgerðir eins og skrár og ríkisvélar.Gögn streyma í sneiðarnar frá leið, verða afgreidd af LUTs og bera keðjur og fara síðan út til að beina til frekari rökfræðitenginga innan FPGA.Sneið 3 er frábrugðin hinum, þar sem hún inniheldur aðeins LUT án þess að bera rökfræði eða flip-flops, líklega notaðar til hreinra samsettra rökfræðiaðgerða.Þessi uppbygging gerir kleift að halda sveigjanleika í jafnvægi á rökfræði dýpt og tölur og hámarka afköst fyrir ýmis FPGA forrit.

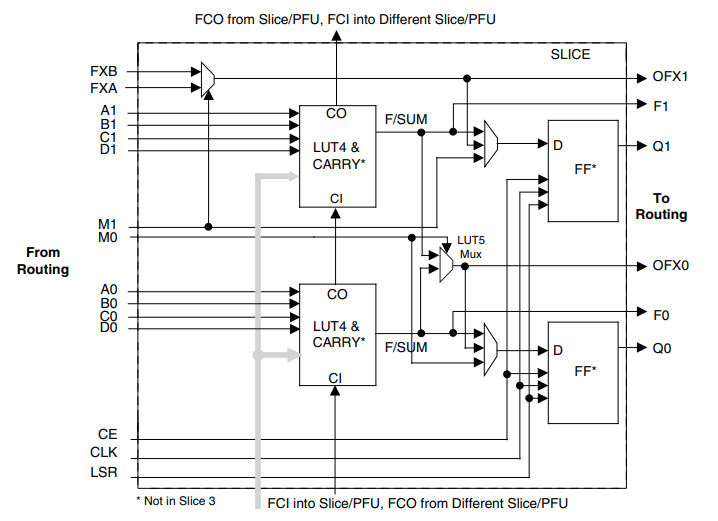

Skerið skýringarmynd

Sneið skýringarmyndin sýnir hvernig ein sneið í LFXP2-8E-5QN208C FPGA vinnur rökfræði og tölur.Hver sneið hefur LUT4 og Carry einingar fyrir rökfræðiaðgerðir, flip-flops (FFS) til að geyma gögn og margfeldi til að stjórna merki flæðis.LUT4 og Carry einingarnar sjá um rökfræðiaðgerðir og tölur eins og viðbót.Bera merki (CO, CI) leyfa gildi að fara á milli sneiðar, sem gerir stærðfræðiaðgerðir skilvirkar.LUT5 MUX hjálpar til við að velja mismunandi rökstíga, stjórnað af inntakum (M1, M0).Flip-flops Store framleiðsla (F0, F1, Q0, Q1) og er stjórnað af klukku (CLK), Virkja (CE) og endurstilla (LSR) merki.Framleiðsla getur annað hvort farið á næsta rökstig eða verið geymd til að vinna í röð.Slice 3 er mismunandi vegna þess að það skortir bera rökfræði og flip-flops, sem gerir það betra fyrir hrein rökfræðiverkefni.Þessi sneiðhönnun myndar grunnröksemdafærslu FPGA, styður sveigjanlegar stafrænar hringrásir sem notaðar eru í stjórnkerfi, merkisvinnslu og innbyggð forrit.

LFXP2-8E-5QN208C forskriftir

Tegund	Færibreytur
Framleiðandi	Grindar Semiconductor Corporation
Röð	Xp2
Umbúðir	Bakki
Staða hluta	Virkur
Fjöldi rannsóknarstofna/CLB	1000
Fjöldi rökfræðiþátta/frumna	8000
Heildar vinnsluminni	226304
Fjöldi i/o	146
Spenna - framboð	1.14V ~ 1.26V
Festingartegund	Yfirborðsfesting
Rekstrarhiti	0 ° C ~ 85 ° C (TJ)
Innfelld blokkar vinnsluminni - ebr	221 kbit
Dreift vinnsluminni	18 kbit
Hámarks rekstrartíðni	311 MHz
Pakki / mál	208-BFQFP
Pakki birgjabúnaðar	208-PQFP (28x28)
Grunnvörunúmer	LFXP2-8

LFXP2-8E-5QN208C forrit

Iðnaðar sjálfvirkni

Í iðnaðargeiranum er LFXP2-8E-5QN208C tilvalið fyrir sjálfvirkni, þar sem þörf er á vinnslu og áreiðanleika.Það er hægt að nota til að stjórna vélum, gera sjálfvirkan ferla og stjórna gagnaflæði innan iðnaðarumhverfis.Öflugur arkitektúr tryggir stöðugan afköst jafnvel við krefjandi aðstæður, fyrir stöðugt framleiðsluferla og kerfiseftirlit.

Samskipti

Tækið er mikilvægt í samskiptainnviði, svo sem við þróun beina, rofa og grunnstöðva sem krefjast háhraða merkisvinnslu.Umfangsmikil I/O getu þess og háþróaður klukkustjórnun auðveldar árangursríka meðhöndlun og sendingu gagna og tryggir áreiðanlegar samskiptaleiðir á ýmsum kerfum.

Lækningatæki

Á læknisfræðilegum vettvangi tryggir LFXP2-8E-5QN208C öryggi og áreiðanleika sem krafist er í aðgerðum lækningatækja, svo sem í eftirlitskerfum sjúklinga og háþróaðri greiningarvélum.Hönnunaröryggisaðgerðir þess, eins og 128 bita AES dulkóðun, vernda viðkvæm gögn og upplýsingar um sjúklinga í umhverfi heilsugæslunnar.

Bifreiðakerfi

FPGA er í auknum mæli notað í bifreiðaforritum, sérstaklega í kerfum sem krefjast skjótrar gangsetningar og mikils áreiðanleika, svo sem háþróaðra ökumannsaðstoðarkerfa (ADAs) og infotainment kerfi í ökutæki.Augnablik getu þess og öflug vinnsluafl hjálpar til við að bæta öryggis- og afþreyingaraðgerðir í ökutækjum og auka bæði afköst og ánægju.

LFXP2-8E-5QN208C Kostir

Augnablik getu

Þessi FPGA er með óstöðugt minni, sem gerir það kleift að reka strax við upptöku og útrýma biðtíma sem þarf til stillingar eins og sést í SRAM-undirstaða FPGA.Þessi eiginleiki er frábær fyrir forrit sem krefjast skjótra svara rétt eftir orku, svo sem í bifreiðum og iðnaðarforritum þar sem öryggi og tafarlaus virkni er forgangsröðun.

Lítil orkunotkun

LFXP2-8E-5QN208C er hannað fyrir orkunýtni og starfar innan lágs spennusviðs 1,14V til 1,26V.Þessi litla orkunotkun gerir það tilvalið fyrir flytjanleg og rafhlöðustýrð tæki þar sem lengja endingu rafhlöðunnar en viðhalda afköstum er mikilvægt.

Auka DSP getu

FPGA er fínstillt með SYSDSP blokkum sem eru hannaðar fyrir afkastamikil stafræn merkisvinnsluverkefni.Þetta gerir það mjög árangursríkt fyrir forrit í merkisvinnslu, svo sem hljóðvinnslu, vídeóstraum og fjarskiptum.

LFXP2-8E-5QN208C Svipaðir hlutar

• LFXP2-8E-6FT256C

• Lfxp2-8e-6ftn256c

• LFXP2-8E-5TN144C

LFXP2-8E-5QN208C kauphandbók

Ef þú ert að hugsa um að fá LFXP2-8E-5QN208C FPGA frá hálfleiðara grindar, þá eru nokkur lykilatriði sem þarf að hafa í huga.Í fyrsta lagi pakkar þessi flís 8.000 uppflettitöflur (LUT), sem þýðir að það getur séð um flóknar aðgerðir allt innan eins tæki.Það er stór plús ef þú ert að leita að auka afköst á meðan þú heldur hönnuninni straumlínulagað.Ofan á það, innbyggða óstöðugt flassminni þess sér um geymslu fyrir stillingar, svo þú þarft ekki að treysta á ytra minni.Þetta gerir hlutina ekki aðeins öruggari heldur bætir einnig áreiðanleika sérstaklega í forritum þar sem þörf er á heiðarleika gagna.Annar framúrskarandi eiginleiki er augnablik-á hæfileika þess, sem þýðir að það knýr upp og fær að vinna strax.Þetta er leikjaskipti fyrir forrit þar sem þörf er á skjótum gangsetningu.Og þar sem það keyrir á lágum 1,2V kjarnaspennu, þá er það traust val fyrir rafhlöðuknúna eða orkuviðkvæm hönnun, sem hjálpar til við að lengja endingu rafhlöðunnar án þess að fórna afköstum.Grindurnar veita sterkan þróunarstuðning með verkfærum eins og Lattice Diamond, sem gerir það auðveldara að hanna og koma vörunni þinni á markað hraðar.

Ef þú ert að skipuleggja verkefni sem gæti haft gagn af þessum eiginleikum gæti nú verið frábær tími til að selja upp LFXP2-8E-5QN208C, að kaupa í lausu getur hjálpað þér að spara kostnað og tryggja stöðugt framboð.

LFXP2-8E-5QN208C framleiðandi

Lattice Semiconductor er framleiðandi LFXP2-8E-5QN208C, vara sem tilheyrir LatticExp2 fjölskyldu þeirra FPGA tæki.Stofnað árið 1983 og með höfuðstöðvar í Hillsboro, Oregon, er hálfleiðari í Hillsboro og er leiðandi í snjalla tengingum.Þeir eru vel þekktir fyrir lítinn kraft, lítinn formþátt og FPGA palla.Fyrirtækið sérhæfir sig í að búa til nýstárlega tækni sem gerir tengdum tækjum kleift að vera gáfaðri og notar háþróaða FPGA hönnun til að knýja fram skilvirkni í ýmsum forritum.Skuldbinding Lattice til að veita nýjustu lausnir er áberandi í yfirgripsmiklum vöruframboði þeirra sem koma til móts við kröfur neytenda, iðnaðar- og bifreiða markaða.

Niðurstaða

LFXP2-8E-5QN208C sameinar háþróaða tækni með hagnýtri notkun, sem veitir traustan lausn fyrir flóknar tölvuþörf.Það er notað á mörgum sviðum eins og verksmiðjum, samskiptakerfi, lækningatækjum og bílum.Þessi flís er frábær fyrir verkefni sem þurfa áreiðanlega og skilvirka afköst vegna skjótrar gangsetningar, lítillar orkunotkunar og sterkrar vinnsluhæfileika.Ef þú þarft flís sem byrjar hratt, sparar kraft og ræður við erfið verkefni er LFXP2-8E-5QN208C frábær kostur.Það sýnir skuldbindingu grindar hálfleiðara við að búa til öflugar og gagnlegar franskar.
