Truflunarþjónustuleiðir (ISRS) í innbyggðum kerfum: hugtök, mikilvægi og hönnun

Í innbyggðum kerfum og tölvunarfræði gegna truflunarþjónustuleiðir (ISRS) hlutverk í að tryggja að meðhöndluð séu mikilvæg verkefni strax án þess að hægja á heildarafköstum kerfisins.ISR eru lykillinn að því að stjórna truflunum á vélbúnaði, merki sem krefjast tafarlausrar athygli örgjörva og þau leyfa kerfum að viðhalda svörun jafnvel í krefjandi umhverfi.Þessi grein mun kanna hvað ISR eru, hvernig þau virka og bestu starfshættir til að hanna skilvirkar ISR til að auka afköst kerfisins.

Vörulisti

Hvað er truflunarþjónustuvenja (ISR)?

Truflunarþjónustuvenja (ISR) er sérstök aðgerð eða subroutine sem er hannað til að takast á við truflanir á vélbúnaði.Truflanir eiga sér stað þegar utanaðkomandi atburður krefst tafarlausrar athygli frá CPU og veldur því að hann hlé tímabundið núverandi verkefni sitt og hoppar til ISR til að stjórna nýjum atburði.Til dæmis er hægt að kveikja á truflunum með tímamælir yfirfalls, innsláttarbreytinga á skynjara og inntak notenda frá jaðartæki (t.d. hnappapressur).Þegar truflunin er meðhöndluð af ISR heldur CPU aftur upphaflega verkefni sínu þaðan sem það lét af.Þessi óaðfinnanlega umskipti eru góð fyrir tímakerfi og tryggir að mikilvægir atburðir séu forgangsraðir meðan lágmarka tafir á heildarverkflæði kerfisins.

Hlutverk ISR -skráningarinnar í truflunarmeðferð

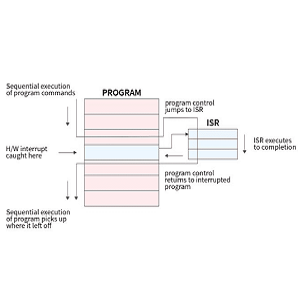

Mikilvægur þáttur í truflunarstjórnun er ISR skráin, sem heldur utan um truflunarstigin sem nú er unnið og þau sem hafa verið tímabundið til hliðar vegna atburða í hærri forgangi.Svona virkar ferlið í smáatriðum:

Truflun kveikt: CPU, meðan hann framkvæmir verkefni, fær truflunarmerki frá vélbúnaðarbúnaði (t.d. tímamælir yfirstreymi eða skynjarabreytingu).

Samhengissparnaður:Til að tryggja heilleika kerfisins sparar CPU núverandi samhengi sitt með því að geyma gildi lykilskrár.Þetta gerir CPU kleift að halda áfram fyrra verkefni sínu þegar ISR er lokið án þess að missa gögn.

ISR framkvæmd: CPU hoppar í truflunarþjónustuna, tilnefndan subroutine sem heldur utan um atburðinn.ISR meðhöndlar verkefni eins og að lesa skynjara gögn, vinna úr inntaki notenda eða auðvelda samskipti við jaðartæki.

Tímasetning verkefna: Þegar ISR er lokið ákvarðar verkefnaáætlun kerfisins hvaða verkefni eigi að framkvæma næst.Í fyrirbyggjandi kjarnaumhverfi verður forgangsverkefnið sem er tilbúið að keyra strax framkvæmd.

Af hverju eru ISRS mikilvægir?

Truflunarþjónustuleiðir (ISRS) eru mikilvægur fyrirkomulag í innbyggðum kerfum sem gera CPU kleift að bregðast hratt við ósamstilltum atburðum, atburðir sem eiga sér stað utan reglulegs flæðis áætlunarinnar.Án ISRS þyrfti kerfi að treysta á stöðugar skoðanakannanir til að athuga með þessa atburði, ferli sem er bæði óhagkvæmt og tilhneigingu til tafa.Með því að gera kleift strax viðbrögð við mikilvægum merkjum bæta ISRS árangur og áreiðanleika innbyggðra kerfa, sérstaklega í tímaviðkvæmum forritum.Til dæmis, í bifreiðakerfum, gegna truflanir hlutverk í öryggisaðgerðum eins og dreifingu loftpúða og læsingarhemlakerfi (ABS), þar sem öll seinkun á vinnslu truflana gæti leitt til lífshættulegra niðurstaðna.Í sjálfvirkni í iðnaði tryggja truflanir að vélar geti brugðist samstundis við breytingum á skynjara eða aðföngum, komið í veg fyrir slys eða kostnaðarsöm tjón á búnaði.Að sama skapi, í lækningatækjum eins og öndunarvélum eða hjartaskjám, getur tímanlega truflun meðhöndlun verið munurinn á lífi og dauða, sem tryggir að mikilvæg kerfi starfi án tafar.

Að hanna skilvirka ISR

Til að hámarka afköst og svörun kerfis verður að hanna ISRs vandlega.Árangursrík innleiðing truflunarþjónustu (ISR) er frábær til að tryggja áreiðanlega, hröð og skilvirka innfellda hegðun kerfisins.Hér eru nokkur bestu starfshættir sem fylgja skal þegar innleiða ISR í innbyggðum kerfum til að ná fram sem bestum árangri.

Haltu ISRS stuttum og hratt

Mikilvægasta reglan til að skrifa ISR er að halda þeim eins stuttum og hratt og mögulegt er.Meðan ISR er að framkvæma getur CPU ekki unnið úr öðrum verkefnum, svo langar eða flóknar venjur geta valdið töfum á kerfisaðgerðum.Til að ná þessu skaltu forðast að framkvæma langan útreikninga eða hringja í tímafrekar aðgerðir inni í ISR.Einbeittu þér í staðinn að því að meðhöndla truflunina fljótt og losaðu verkefnin sem ekki eru mikilvæg til bakgrunnsferlis eða aðal forritslykkjunnar.Þetta tryggir að ISR er áfram skilvirkt og móttækilegt fyrir atburði.

Lágmarka truflunartíðni

Óhóflegur fjöldi truflana getur gagntekið CPU, sem hefur í för með sér truflunarstorm, þar sem kerfið eyðir meiri tíma í að meðhöndla truflanir en að framkvæma aðal verkefnin.Þetta brotnar niður afköst kerfisins.Til að draga úr truflunartíðni skaltu framkvæma vélbúnað sem er frá vélrænni rofa til að koma í veg fyrir rangar kallar af völdum hávaða eða skoppandi merkja.Að auki, aðlagaðu tímamörk til að tryggja að reglubundnir tímamælar myndi ekki óhóflegar truflanir sem gætu hindrað notkun kerfisins.

Forgangsraða truflunum

Í innbyggðum kerfum með mörgum truflunum er þörf á að úthluta viðeigandi forgangsstigum til að tryggja að mikilvægustu atburðirnir séu fyrst meðhöndlaðir.Flestir nútíma örstýringar eru með hreiður vektor truflunarstýringu (NVIC), sem gerir kleift að setja forgangsstig fyrir mismunandi truflanir.Með því að forgangsraða truflunum geturðu komið í veg fyrir að verkefni með lægri forgangi seinki tímaviðkvæmum eða mikilvægum aðgerðum.Þessi aðferð tryggir að truflanir með mikilli forgangi eru alltaf afgreiddar tafarlaust.

Verndaðu sameiginlegar auðlindir

Þegar ISR og aðalforritið deila auðlindum eins og breytum, vélbúnaðarskrám eða minnisbuffum, er hætta á kynþáttum eða spillingu gagna ef ekki er stjórnað aðgangi.Þetta getur leitt til ófyrirsjáanlegrar hegðunar eða kerfisslyss.Til að koma í veg fyrir átök skaltu nota samstillingaraðferðir eins og hluta eða semaphores til að stjórna aðgangi að sameiginlegum auðlindum.Að öðrum kosti, slökkt tímabundið truflanir þegar aðgang að sameiginlegum auðlindum til að tryggja að aðalforritið sé ekki rofið meðan á aðgerð stendur.

ISR í loftpúða kerfi bifreiða

Við skulum íhuga hagnýtt dæmi um truflunarþjónustu (ISR) í bifreiðakerfi.Þegar bílslys á sér stað uppgötva skynjarar skyndilega hraðaminnkun og kveikja strax á truflun á loftpúða stjórnunareiningunni (ACU).ISR fyrir þessa truflun sinnir nokkrum verkefnum: það les skynjara gögnin til að staðfesta hrunaratburðinn, reiknar út viðeigandi tímasetningu fyrir dreifingu loftpúða og kallar fram dreifingarkerfi loftpúða.Það verður að ljúka öllu þessu ferli innan millisekúndna til að tryggja að loftpúðinn dreifist á réttu augnabliki til að vernda farþega ökutækisins.Ef ISR er illa hannað eða tekur of langan tíma að framkvæma gæti loftpúðinn sent of seint, sem leitt til skelfilegra afleiðinga.Þess vegna er skilvirkni og hraði ISR ​​mikill til að tryggja öryggi og skilvirkni loftpúða kerfisins.

Háþróuð truflunarstýringartækni

Í flóknari kerfum verður að hámarka afköst og skilvirkni truflanaþjónustuleiða (ISRS) mikilvæg, sérstaklega í tímaforritum.Til að ná þessu geturðu innleitt margvíslegar háþróaðar truflunaraðferðir sem draga úr leynd, forgangsraða verkefnum á skilvirkari hátt og lágmarka heildaráhrif á afköst kerfisins.Hér að neðan eru þrjár lykilaðferðir sem oft eru notaðar í háþróuðum kerfum til að bæta meðhöndlun truflana.

Varpað truflanir

Varpaðar truflanir gera kleift að trufla meiri forgang að fyrirbyggja framkvæmd ISR með lægri forgangi og tryggja að atburðir séu meðhöndlaðir án tafar.Í grunn truflunarkerfi, þegar ISR er kallað fram, eru öll önnur truflun óvirk þar til núverandi ISR ​​lýkur.Þessi nálgun getur leitt til tafa á að bregðast við atburðum með hærri forgang ef ISR með lægri forgang er þegar í gangi.Með því að virkja nestað truflanir getur kerfið gert hlé á ISR með lægri forgang, séð um brýnni truflun og síðan haldið áfram upphafs ISR þegar forgangsverkefninu er lokið.Þessi tækni bætir svörun kerfisins, sérstaklega í atburðarásum þar sem tímaviðkvæmir atburðir eiga sér stað ófyrirsjáanlegt og verður að forgangsraða.Til dæmis, í bifreiðakerfi, verður að forgangsraða skynjara sem uppgötvar skyndilega hraðaminnkun meðan á hrun stendur yfir minna mikilvægar truflanir, svo sem greiningar vélarinnar.Samt sem áður, innleiða nestis truflanir krefst vandaðrar hönnunar til að forðast vandamál eins og forgangsröð, þar sem verkefni með lægri forgangi hindra verkefni með hærri forgangi vegna óviðeigandi meðhöndlunar.

Trufla vektoratöflur

Truflunarvektorstöflur bjóða upp á skipulögð leið til að stjórna mörgum tegundum truflana með því að nota töflu til að finna fljótt viðeigandi ISR ​​fyrir hvern sérstakan truflunaratburð.Í einfaldari kerfum gæti örgjörvinn þurft að leita í gegnum lista yfir mögulegar truflanir til að ákvarða hvaða ISR á að framkvæma, sem getur kynnt óþarfa tafir.Truflunartafla útrýma þessari óhagkvæmni með því að kortleggja hverja truflunargerð beint við samsvarandi ISR ​​þess í gegnum fyrirfram skilgreinda töflu sem er geymd í minni.Þegar truflun á sér stað getur kerfið strax vísað til töflunnar til að hoppa til viðeigandi ISR, draga úr leynd og bæta heildarárangur.Þessi tækni er gagnleg í kerfum með fjölmörgum jaðartæki, þar sem meðhöndla þarf margar truflanir frá ýmsum aðilum fljótt og skilvirkt.Til dæmis, í örstýringu sem stýrir bifreiðakerfi, geta verið truflanir fyrir skynjara, öryggisbelti og greiningarviðvörun.Truflunartafla tryggir að hvert þessara truflana sé flutt á réttan ISR án óþarfa seinkunar á vinnslu.

Frestað truflun á truflun

Frestað truflun á truflun felur í sér að skipta truflunarmeðferðarferlinu í tvo hluta: tímamikil hluti sem keyrir innan ISR og ekki gagnrýninn hluta sem hægt er að fresta til bakgrunnsferlis.Þessi tækni er dýrmæt í kerfum þar sem ISR verður að keyra eins fljótt og auðið er til að forðast að hindra aðrar truflanir.ISR sinnir aðeins brýnustu verkefnum eins og að lesa skynjara gögn eða viðurkenna truflunarmerki áður en farið er út.Verkefni sem ekki eru mikilvæg, svo sem skógarhöggsgögn eða framkvæma ítarlega útreikninga, er frestað við sérstakt bakgrunnsferli sem keyrir þegar kerfið er aðgerðalaus eða minna upptekin.Þessi aðferð lágmarkar tímann í ISR, dregur úr heildar truflunartíma og tryggir að kerfið sé móttækilegt fyrir nýjum truflunum.Í bifreiðakerfi, til dæmis, gæti ISR ​​séð um uppgötvun hruns og kallað á loftpúða dreifingu strax, meðan skráningu atburðaupplýsinga eða framkvæma kerfisgreiningar er frestað til bakgrunnsverkefnis með lægri forgang.Hins vegar, frestað truflun á truflun krefst vandaðrar áætlunar um verkefna til að tryggja að frestað verkefnum sé lokið tímanlega og safnast ekki saman, sem hugsanlega valdið töfum kerfisins.
