Kynning á stýrikerfum: Vinna, gerðir og forrit

Þú notar stjórnkerfi hvenær sem vél heldur gildi stöðugu sjálfkrafa, eins og hitastig, hraða eða stig.Þessi grein útskýrir hvað stjórnkerfi er, hvernig hlutar þess vinna saman og hvernig endurgjöf heldur úttakinu réttu.Þú munt einnig sjá helstu tegundir kerfa og hvernig þau hegða sér í rekstri.Algeng notkun, fríðindi og takmörk eru innifalin.

Vörulisti

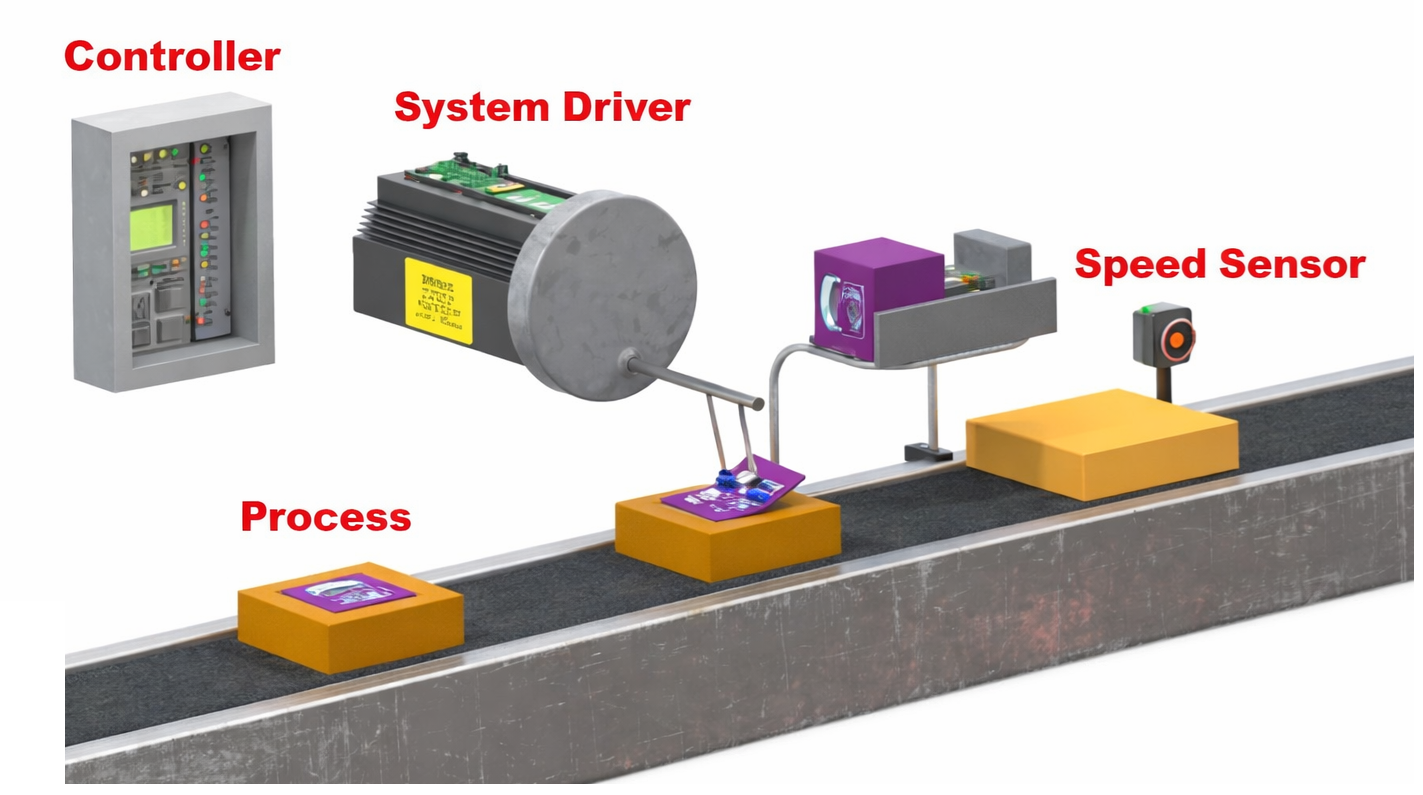

Mynd 1. Dæmi um stýrikerfi

Hvað er stjórnkerfi?

Stýrikerfi er kerfi sem heldur mældu gildi nálægt æskilegu markgildi.Tilgangur þess er að stilla ferli sjálfkrafa þannig að framleiðslan haldist rétt, jafnvel þegar aðstæður breytast.Til dæmis heldur herbergishitastillir hitastigi nálægt settu stigi og hraðastilli bíls heldur ökutækinu á völdum hraða.Stýribúnaður fyrir vatnsgeymi heldur einnig vatnshæðinni við valið merki.Í einföldu máli, eftirlitskerfi athugar og leiðréttir stöðugt breytu til að passa við tilskilið gildi.

Grunnþættir stjórnkerfis

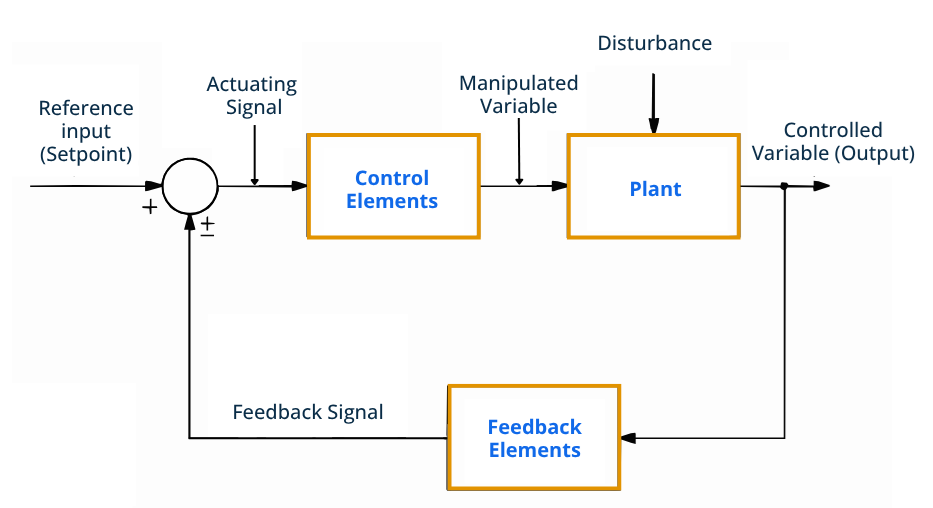

Mynd 2. Stýrikerfi blokkarmynd

Stýrikerfi er gert úr nokkrum stöðluðum hlutum sem hver sinnir ákveðnu verkefni.

• Tilvísunarinntak (stillingarpunktur)

Þetta er æskilegt gildi sem kerfið reynir að viðhalda.Það táknar valið markástand.Kerfið ber alltaf raungildið saman við þessa tilvísun.

• Virkjunarmerki

Þetta er merkið sem framleitt er eftir að hafa borið saman æskileg og raunveruleg gildi.Það sýnir hversu mikla aðlögun er þörf.Merkið undirbýr kerfið fyrir leiðréttingu.

• Control Elements

Þessir hlutar sjá um ákvarðanatökuferlið.Þeir ákvarða úrbótaaðgerðina út frá merkinu sem berast.Úttakið frá þessu stigi undirbýr ferlið fyrir aðlögun.

• Meðhöndluð breyta

Þetta er stillanlegt magn sem er sent í ferlið.Breyting á þessu gildi hefur áhrif á lokaúttakið.Það er breytan sem kerfið getur beinlínis verið breytilegt.

• Planta

Verksmiðjan er ferlið sem verið er að stjórna.Það framleiðir lokaúttaksgildið.Kerfið miðar að því að halda þessari framleiðslu á æskilegu stigi.

• Truflun

Þetta er óæskileg breyting sem hefur áhrif á ferlið.Það getur ýtt framleiðslunni frá æskilegu gildi.Kerfið verður að bæta fyrir það.

• Stýrð breytu (úttak)

Þetta er raunveruleg mæld niðurstaða ferlisins.Það sýnir núverandi ástand kerfisins.Markmiðið er að halda því jafnt viðmiðunarinntakinu.

• Endurgjöf þættir

Þetta mæla úttakið og senda upplýsingar til baka til að athuga.Þeir veita kerfinu núverandi ástand.Þetta gerir kleift að ákvarða leiðréttingu.

• Feedback Signal

Þetta eru skilaðar upplýsingar um úttaksgildið.Það táknar ástand ferlisins.Kerfið notar það til samanburðar.

Starfsregla eftirlitskerfisins

Mynd 3. Vinnureglur eftirlitskerfisins

Vinnureglur stjórnkerfis byrjar með því að æskilegt inntaksgildi er gefið kerfinu.Kerfið ber síðan þetta gildi saman við raunverulegt úttaksgildi.Munurinn á þeim er kallaður villumerki.Ef villa er til staðar myndar kerfið leiðréttingarmerki.Þessi leiðrétting stillir ferlið til að draga úr villunni.Úttakið breytist og er athugað aftur stöðugt.Hringrásin endurtekur sig þar til úttakið passar nákvæmlega við æskilegt gildi.

Einkenni stýrikerfa

Stýrikerfi eru metin út frá því hversu vel þau standa sig í rekstri.Þessir eiginleikar lýsa gæðum og áreiðanleika kerfissvörunar.

Einkenni	Lýsing
Stöðugleiki	Framleiðsla gerir það ekki víkja;fer aftur í stöðugt gildi eftir truflun
Nákvæmni	Lokavilla ≤ ±2–5% af settu gildi
Nákvæmni	Framleiðsla breytileiki ≤ ±1% undir sama inntak
Svartími	Upphafleg viðbrögð eiga sér stað innan mælds seinkun (td)
Uppgangstími	Tími frá 10% upp í 90% af lokavirði
Uppgjörstími	Gengur inn og helst innan ±2% banda
Yfirskot	Hámarki fer yfir lokagildi um % upphæð
Stöðugt ástand Villa	Stöðugt jöfnun sem eftir er eftir stöðugleika
Næmi	ΔOutput / ΔBreytingarhlutfall breytu
Styrkleiki	Viðheldur rekstur þrátt fyrir truflun breytingu
Bandbreidd	Starfar í raun allt að −3 dB stöðvunartíðni
Endurtekningarhæfni	Sama inntak framleiðir sömu framleiðslu innan vikmarka
Áreiðanleiki	Starfar án bilunar fyrir metinn rekstrartíma (MTBF)
Dempun	Sveifla rotnun ræðst af dempunarhlutfalli ζ
Hraði á Svar	Heildartími til ná stöðugu ástandi

Tegundir stýrikerfa

Stýrikerfi eru flokkuð út frá því hvernig þau meðhöndla upplýsingar, merki og viðbragðshegðun.Þeir eru flokkaðir eftir endurgjöf, notkun merkja og stærðfræðilegri hegðun.

Stjórnkerfi með opnu lykkju

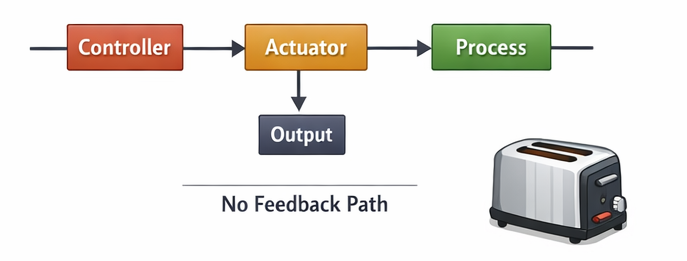

Mynd 4. Skýringarmynd stjórnkerfis með opinni lykkju

Stjórnkerfi með opnu lykkju er kerfi þar sem framleiðsla hefur ekki áhrif á stjórnaðgerðina.Kerfið sendir skipun og gerir ráð fyrir að niðurstaðan sé rétt án þess að athuga það.Vegna þess að það er engin endurgjöf leið getur það ekki sjálfkrafa leiðrétt villur eða truflanir.Frammistaðan veltur aðallega á réttri kvörðun og notkunarskilyrðum.Þessi kerfi eru einföld, ódýr og auðveld í hönnun.Hins vegar geta breytingar á álagi eða umhverfi haft áhrif á endanlega niðurstöðu.Algeng dæmi eru tímamælir fyrir rafmagns brauðrist, tímastýringu fyrir þvottavél og fastan áveitutímamæli.

Stýrikerfi með lokuðu lykkju

Mynd 5. Skýringarmynd stjórnkerfis með lokuðu lykkju

Stýrikerfi með lokuðu lykkju er kerfi sem notar endurgjöf til að stilla úttak sitt sjálfkrafa.Kerfið mælir niðurstöðuna og ber hana saman við æskilegt gildi.Ef munur kemur í ljós er leiðrétting beitt til að minnka villuna.Þessi stöðuga aðlögun gerir nákvæma og stöðuga notkun jafnvel þegar aðstæður eru mismunandi.Lokuð lykkjukerfi veita betri nákvæmni og áreiðanleika en opnar lykkjur.Þau eru mikið notuð í nútíma sjálfstýringarforritum.Dæmigerð dæmi eru meðal annars hitastýring loftræstingar, hraðastilli ökutækis og sjálfvirkir spennujafnarar.

Stöðugt-tíma stjórnkerfi

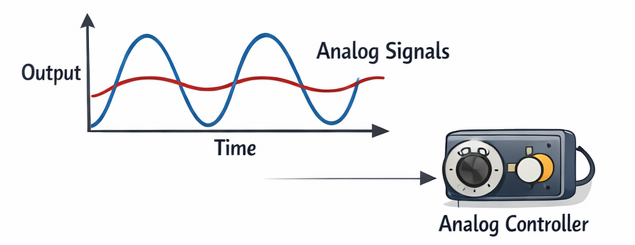

Mynd 6. Stöðugur-tími (hliðrænn) stýrimerki

Stöðugt stjórnkerfi vinnur merki sem breytast vel með tímanum.Inntakið og úttakið er til á hverju augnabliki án truflana.Þessi kerfi vinna venjulega með hliðrænum raf- eða vélrænum merkjum.Vegna þess að merkin eru samfelld eru viðbrögðin einnig slétt og eðlileg.Stöðug tímakerfi finnast almennt í hefðbundnum hliðstæðum stjórnendum.Þau eru hentug fyrir eðlisfræðilega ferla sem krefjast tafarlausrar viðbragðs.Sem dæmi má nefna hliðræna hraðastilla, hljóðstyrkstýringu á hljóðmagnara og stöðustýringu vökvaloka.

Tímabundið stjórnkerfi

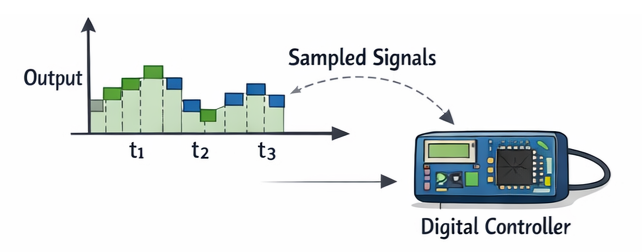

Mynd 7. Stafrænt (stafrænt) stýrimerki

Tímabundið stjórnkerfi starfar með því að nota sýnishorn af gagnamerkjum.Kerfið athugar og uppfærir gildi aðeins með ákveðnu millibili.Þessi merki eru venjulega unnin af stafrænum stýringar eða örgjörvum.Framleiðslan breytist skref fyrir skref frekar en stöðugt.Slík kerfi leyfa forritanlega notkun og sveigjanlega aðlögun.Þau eru mikið notuð í nútíma rafeinda- og tölvustýringu.Sem dæmi má nefna hitastýringu sem byggir á örstýringum, stafræna hraðastýringu mótors og hitastilla fyrir snjallheimili.

Línulegt stjórnkerfi

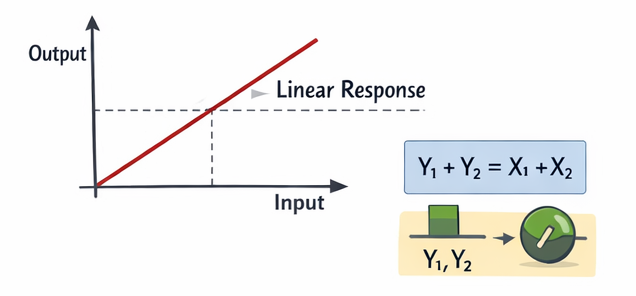

Mynd 8. Inntak-úttakssamband línulegra kerfis

Línulegt stýrikerfi fylgir hlutfallslegu sambandi milli inntaks og úttaks.Ef inntakið tvöfaldast tvöfaldast framleiðslan líka við sömu aðstæður.Þessi kerfi uppfylla superposition meginregluna þar sem sameinuð aðföng framleiða sameinað úttak.Línuleg hegðun gerir ráð fyrir fyrirsjáanlega og auðveldri stærðfræðigreiningu.Flestar fræðilegar stjórnunarhönnun gera ráð fyrir línulegri aðgerð til einföldunar.Línuleg líkön hjálpa til við að hanna stöðug og nákvæm kerfi.Dæmi eru rafeindamagnarar með litlum merki og lághlaða mótorstýringarsvæði.

Ólínulegt stjórnkerfi

Mynd 9. Ólínuleg kerfissvörunareinkenni

Ólínulegt stjórnkerfi hefur úttak sem er ekki í réttu hlutfalli við inntakið.Svörunin breytist eftir notkunarsviði eða aðstæðum.Litlar inntaksbreytingar geta valdið miklum afbrigðum í framleiðslunni eða engar breytingar.Áhrif eins og mettun, hysteresis og dauða svæði koma oft fram.Þessi kerfi eru erfiðari að greina en tákna eðlisfræðilega ferla nákvæmari.Mörg kerfi hegða sér náttúrulega á ólínulegan hátt.Sem dæmi má nefna hreyfitakmörk vélfæraarms, hegðun segulstýringar og ventlaflæðisstýringu í öfgum stöðum.

Kostir og gallar stýrikerfa

Stýrikerfi bæta samræmi og draga úr handvirkri áreynslu en kynna einnig flókið og kostnað.

Kostir stýrikerfa

• Kerfið heldur framleiðslunni nálægt tilskildu gildi meðan á notkun stendur.

• Rekstraraðilar þurfa ekki að halda áfram að stilla búnaðinn með höndunum.

• Vélar geta keyrt í langan tíma án þess að stoppa oft.

• Kerfið leiðréttir breytingar á aðstæðum sjálfkrafa.

• Hægt er að athuga rekstrarstöðu frá spjaldi eða fjarskjá.

Ókostir stýrikerfa

• Uppsetningarkostnaður er hærri en einföld handvirk kerfi.

• Vantar faglærða starfsmenn við uppsetningu og þjónustu.

• Skynjarar og rafeindahlutir geta bilað með tímanum.

• Það getur tekið lengri tíma að finna orsök vandamála.

• Kerfið er háð stöðugu raforku.

Umsóknir stjórnkerfa

Stýrikerfi eru notuð bæði í sjálfvirkni í iðnaði og daglegum búnaði til að viðhalda réttri starfsemi sjálfkrafa.

1. Iðnaðarframleiðsla

Framleiðsluvélar viðhalda stöðugum vörustærðum og gæðum.Sjálfvirkar samsetningarlínur nota reglugerð til að tryggja endurtekningarhæfni.Þetta dregur úr sóun og bætir skilvirkni.

2. Hitastjórnun

Hita- og kælibúnaður heldur þægilegum umhverfisaðstæðum.Byggingar treysta á sjálfvirka aðlögun til að koma á stöðugleika innilofts.Þetta bætir orkunýtingu og þægindi.

3. Samgöngukerfi

Ökutæki nota hraða- og stöðugleikastýringu fyrir mýkri notkun.Nútímabílar eru með hraðastilli og gripkerfi.Þetta bæta akstursöryggi og frammistöðu.

4. Rafmagnskerfi

Rafnet stjórna spennu- og tíðnistigum.Rafala stillir framleiðsla til að passa við álagsþörf.Þetta tryggir stöðugt rafmagn.

5. Vélfærafræði og sjálfvirkni

Vélmenni framkvæma nákvæmar staðsetningar- og hreyfiverkefni.Sjálfvirkar vélar starfa stöðugt með mikilli nákvæmni.Þetta gerir háþróaða framleiðslu kleift.

6. Læknabúnaður

Tæki viðhalda stýrðum rekstrarskilyrðum meðan á meðferð stendur.Vöktunarbúnaður heldur gildum innan öruggra marka.Þetta bætir öryggi og áreiðanleika sjúklinga.

7. Heimilistæki

Dagleg tæki stjórna sjálfkrafa rekstrarstillingum.Þvottavélar og ísskápar halda réttum rekstrarskilyrðum.Þetta einfaldar dagleg verkefni.

8. Aerospace Systems

Flugvélar og drónar halda stöðugum flugskilyrðum.Sjálfvirk leiðsögn heldur réttri stefnu og hæð.Þetta styður áreiðanlega leiðsögn.

Stjórnkerfi vs sjálfvirkni vs innbyggð kerfi

Þessi tækni er náskyld en þjónar mismunandi verkfræðilegum tilgangi innan nútíma rafeinda- og iðnaðarvara.

Eiginleiki	Stjórna Kerfi	Sjálfvirkni	Innfelld Kerfi
Aðaláhersla	Reglugerð um breytum	Ferli framkvæmd	Tæki aðgerð
Tilgangur	Viðhalda æskilegt gildi	Framkvæma verkefni sjálfkrafa	Hlaupa hollur aðgerðir
Gildissvið	Sérstakur ferli hegðun	Heilt vinnuflæði	Einhleypur vöru tæki
Ákvörðun Hæfni	Byggt á mæld gildi	Byggt á forritað rökfræði	Byggt á vélbúnaðar
Feedback Notkun	Oft krafist	Valfrjálst	Valfrjálst
Tegund vélbúnaðar	Skynjarar og stýringar	Vélar og stjórnendur	Örstýringur stjórn
Hugbúnaðarhlutverk	Útreikningur og leiðréttingu	Röðun og samhæfingu	Tæki stjórna rökfræði
Tegund svars	Stöðugt aðlögun	Verkefni framkvæmd	Hagnýtur rekstur
Kerfisstærð	Lítið til miðlungs	Miðlungs til stór	Mjög lítill
Sveigjanleiki	Í meðallagi	Hátt	Takmarkað
Tími Krafa	Hátt	Í meðallagi	Hátt
Umsókn Stig	Ferlisstig	Plöntustig	Vörustig
Dæmi	Hitastig stjórna	Verksmiðja framleiðslulínu	Snjallúr
Samþætting	Hluti af sjálfvirkni	Inniheldur stjórnkerfi	Styður bæði

Niðurstaða

Stýrikerfi viðhalda stöðugleika með því að bera stöðugt saman raunverulegan framleiðslu við markgildi og leiðrétta allar villur.Frammistaða þeirra fer eftir kjarnaþáttum eins og endurgjöf, aðgerðum stjórnanda og stýrðu ferlinu.Mismunandi flokkanir skilgreina hvernig merki eru meðhöndluð og hversu nákvæmlega kerfi bregst við truflunum.Vegna þessarar getu eru stjórnkerfi víða beitt í iðnaði, flutningum, orku, lækningatækjum og daglegum búnaði.
