4,7 kΩ Resistor Guide: Litakóði, notkun, prófun og verðsamanburður

4,7 kΩ viðnám er algengur rafeindahluti sem notaður er til að stjórna straumi og stilla spennu í rafrásum.Þessi grein útskýrir hvað gildið þýðir, hvernig á að lesa litaböndin og hverjar helstu upplýsingar þess eru.Það sýnir einnig hvar það er venjulega notað, svo sem uppdráttar- og niðurdráttarmerki, smárastjórnun og spennuskil.Þú munt einnig læra hvernig á að athuga það með margmæli og hvernig það er í samanburði við 10 kΩ og 47 kΩ viðnám.

Vörulisti

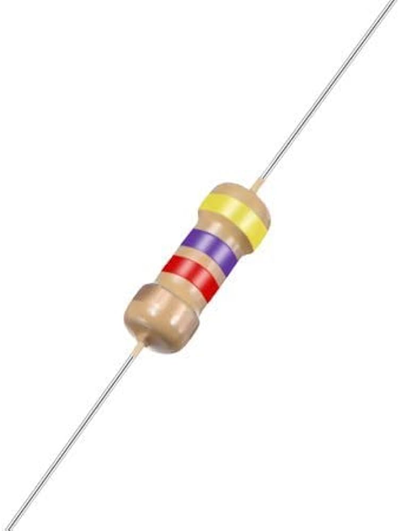

Mynd 1. 4,7 kΩ Axial Resistor

Hvað er 4,7 kΩ viðnám?

4,7 kΩ viðnám er viðnám með viðnámsgildi 4.700 ohm (Ω).„kΩ“ þýðir kíló-ohm, þannig að 4,7 kΩ = 4,7 × 1.000 Ω = 4.700 Ω.Í hringrás er þetta gildi almennt notað til að draga úr straumi í öruggara stig eða til að stilla spennustig á hnút.Það hjálpar til við að halda merkjum stöðugum með því að stjórna hversu mikill straumur getur flætt í gegnum leið.Í einföldu máli er 4,7 kΩ viðnám staðalgildi sem notað er til að stjórna straumi eða móta spennu án þess að láta hringrásina draga of mikið.

Rafmagnsupplýsingar um 4,7 kΩ viðnám

Hægt er að búa til 4,7 kΩ viðnám í mörgum gerðum og stærðum, svo upplýsingar hans eru mismunandi eftir röð og framleiðanda.Taflan hér að neðan sýnir algengar, mælanlegar upplýsingar sem þú munt sjá á gagnablöðum.

Tæknilýsing	Dæmigert svið
Nafn mótstöðu	4,7 kΩ (4.700 Ω)
Umburðarlyndi	±0,1%, ±0,5%, ±1%, ±2%, ±5%
Afl einkunn (axial)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Afl einkunn (SMD)	1/20 W, 1/16 B, 1/10 W, 1/8 W, 1/4 W
Hitastig stuðull (TCR)	25, 50, 100, 200, 300 ppm/°C
Í rekstri hitastig	−55°C að +155°C (breytilegt eftir tegundum)
Max að vinna spennu	~50 V til 500 V (fer eftir pakka/afli)
Hámarks ofhleðsla spennu	Hærri en vinnuspenna (háð röð)
Pakkningastærð (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Líkamsstærð (axial)	Fer eftir rafafl (lengri líkami fyrir hærra W)
Viðnám tækni	Þykk kvikmynd, þunn filma, málmfilma, vírvindað
Langtíma stöðugleika	t.d. ±(0,2% til 1%) yfir 1.000 klst. (tegund háð)
Hávaði (ættingi)	Neðri í málmur/þunn filma, hærri í einhverri þykkri filmu
Spenna stuðull	Venjulega lágt;tilgreint meira í nákvæmni gerðum
Raki / umhverfismat	Mismunandi (almennt til áreiðanlegrar röð)

4,7 kΩ viðnámslitakóði

Margir 4,7 kΩ viðnám nota litabönd svo þú getir greint gildið fljótt.Hljómsveitafjöldi (4, 5 eða 6) breytir aðallega hversu margir tölustafir eru sýndir og hvort aukaupplýsingar eins og hitastuðull eru innifaldar.

4-band litakóði

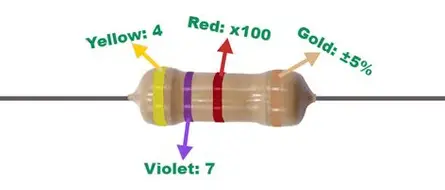

Mynd 2. 4-band 4,7 kΩ litakóði

Hljómsveit Staða	Litur	Merking	Gildi
1. hljómsveit	Gulur	1. tölustafur	4
2. hljómsveit	Fjólublá	2. tölustafur	7
3. hljómsveit	Rauður	Margfaldari	×100 (10²)
4. hljómsveit	Gull	Umburðarlyndi	±5%

Fyrstu tvö böndin gefa töluna 47. Þriðja böndin (rautt) þýðir margfalda með 100, þannig að 47 × 100 = 4.700 Ω.Það er 4,7 kΩ.Gullbandið sýnir að viðnám getur verið ±5% frá uppgefnu gildi.

5-band litakóði

5-banda viðnám bætir við aukastaf, þannig að gildið notar þrjá marktæka tölustafi á undan margfaldaranum.Þetta er almennt notað fyrir þéttari þolhluta.

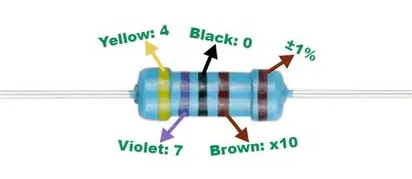

Mynd 3. 5-band 4,7 kΩ litakóði

Hljómsveit Staða	Litur	Merking	Gildi
1. hljómsveit	Gulur	1. tölustafur	4
2. hljómsveit	Fjólublá	2. tölustafur	7
3. hljómsveit	Svartur	3. tölustafur	0
4. hljómsveit	Brúnn	Margfaldari	×10 (10¹)
5. hljómsveit	Brúnn	Umburðarlyndi	±1%

Fyrstu þrjú böndin mynda 470. Margfaldarbandið (brúnt) þýðir ×10, þannig að 470 × 10 = 4.700 Ω.Það jafngildir 4,7 kΩ.Síðasta bandið (brúnt) gefur til kynna ±1% umburðarlyndi, sem er almennt nákvæmara en algengir 4-banda hlutar.

6-band litakóði

6-banda viðnám inniheldur hitastuðull (tempco) band til viðbótar við umburðarlyndi.Þetta er gagnlegt þegar þér er annt um verðstöðugleika þegar hitastig breytist.

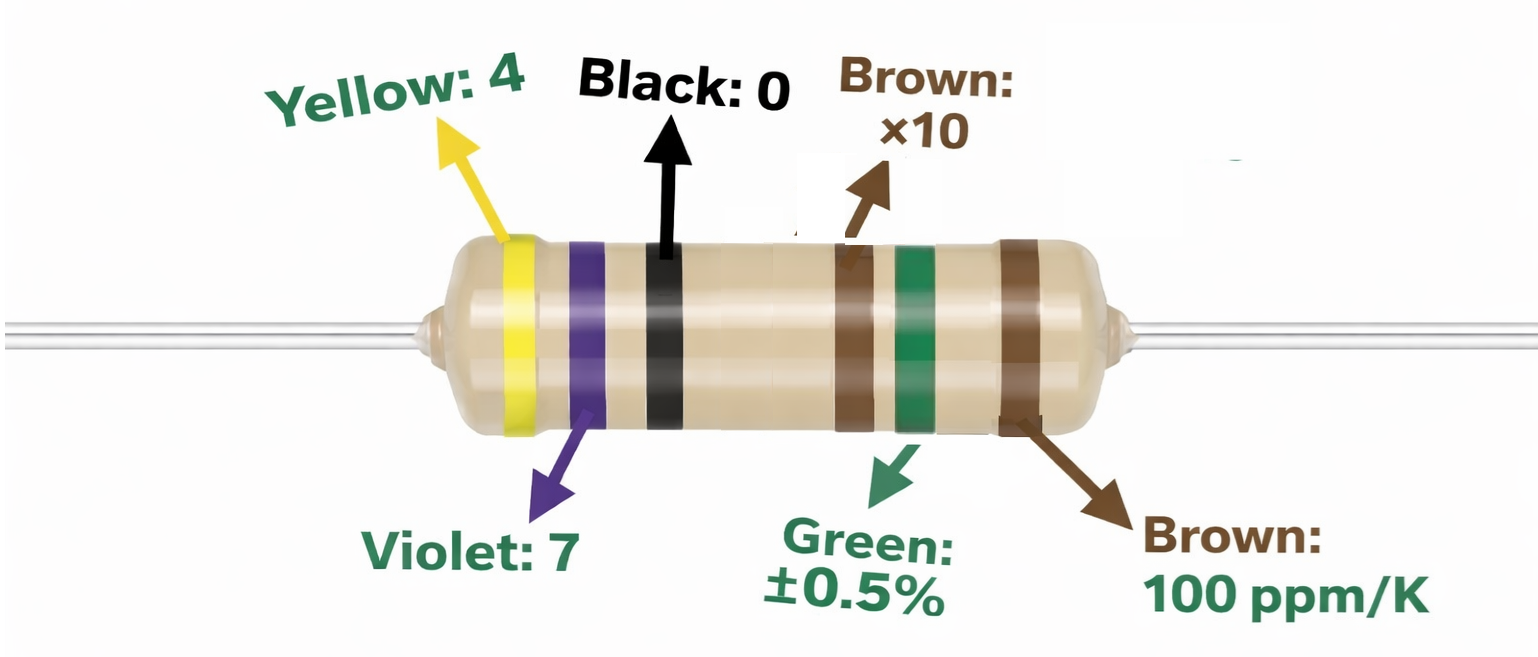

Mynd 4. 6-band 4,7 kΩ litakóði

Hljómsveit Staða	Litur	Merking	Gildi
1. hljómsveit	Gulur	1. tölustafur	4
2. hljómsveit	Fjólublá	2. tölustafur	7
3. hljómsveit	Svartur	3. tölustafur	0
4. hljómsveit	Brúnn	Margfaldari	×10 (10¹)
5. hljómsveit	Grænn	Umburðarlyndi	±0,5%
6. hljómsveit	Brúnn	Tempco	100 ppm/°C

Græna bandið þýðir að viðnáminu er leyft að breytast um ±0,5% frá 4,7 kΩ.Brúna tempco bandið þýðir að viðnámið breytist um 100 ppm/°C, sem er 0,01% á °C (vegna þess að 100 ppm = 100/1.000.000).Lægri ppm/°C gildi þýða venjulega betri stöðugleika þegar hitastig hækkar eða lækkar.Þetta er ástæðan fyrir því að 6-banda viðnám eru oft notuð þar sem stöðug viðnám skiptir máli yfir hitastigi.

Notkun 4,7 kΩ viðnáms

4,7 kΩ viðnám er „miðja“ gildi sem passar við marga hagnýta hönnun, sérstaklega í kringum rökmerki og smámerkjarásir.Hér að neðan eru algengar leiðir sem það er notað í hringrásum.

1. Uppdráttarviðnám fyrir stafræn inntak

4,7 kΩ uppdráttur hjálpar stafrænu inntaki að lesa hreinan HIGH þegar rofinn eða útgangurinn er opinn.Það gefur nógu sterkt uppdrátt til að berjast gegn litlum hávaða, en það heldur samt straumi hæfilegum þegar línan er dregin LOW.Þetta gildi sést víða á inntakum örstýringar og útgangi með opnu holræsi.Það er einnig algengt á sameiginlegum merkjalínum þar sem stöðugleiki skiptir máli.

2. Niðurdraganleg viðnám fyrir stöðugt LOW ástand

4,7 kΩ niðurdráttur heldur merki á LOW þegar ekkert knýr það.Þetta kemur í veg fyrir „fljótandi“ inntak sem geta breytt ástandi af handahófi.Það er oft notað með hnöppum, skynjaraútgangi og virkjanapinnum.Gildið er nógu sterkt til að skilgreina skýrt stig án þess að gera hringrásina þunga.

3. Smárahlutfall í smámerkjaþrepum

Í BJT eða MOSFET reklahlutum er 4,7 kΩ oft notað til að stilla hlutdrægni fyrir grunn-/hliðarhnút.Það hjálpar til við að stjórna hversu sterkt stjórnmerki knýr smárainntakið.Margir velja það þegar þeir vilja stífa stjórnbraut án of mikils drifstraums.Það hjálpar einnig að koma í veg fyrir að inntakið haldist hlaðið þegar akstursmerkið aftengir sig.

4. Spennuskil fyrir viðmiðunar- eða skynjunarhnúta

4,7 kΩ viðnám er venjulega parað við aðra viðnám til að mynda deili fyrir fyrirsjáanlega hnútspennu.Það er notað fyrir inntaksstærð, viðmiðunarstillingu og skynjaraflestur.Gildið er hagnýtt vegna þess að það krefst ekki mjög stórra íhluta og heldur samt straumnum í meðallagi.Það er líka auðvelt að passa við mörg staðlað viðnámsgildi.

5. Dempun á merkjalínum eða væg hleðsla

Í sumum merkjaleiðum er 4,7 kΩ notað sem létt álag til að draga úr óæskilegu floti eða til að móta hegðun hnúts.Það getur hjálpað til við að róa lítinn hávaða á háviðnámslínum.Þetta er algengt í kringum hliðræn inntak og samanburðarinntak.Markmiðið er stöðugri hnút án þess að breyta því í mikið álag.

Hvernig á að prófa 4,7 kΩ viðnám með margmæli?

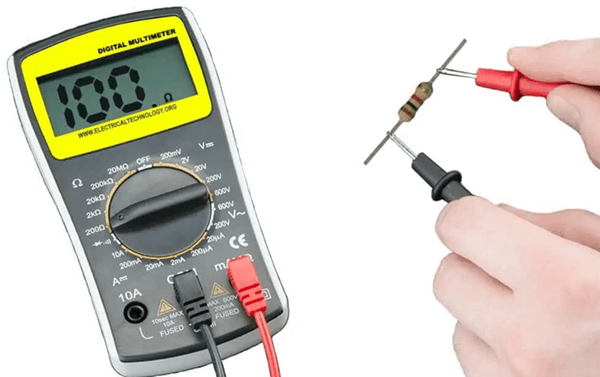

Mynd 5. Mæling á viðnámi með stafrænum margmæli

Fljótleg multimeterathugun staðfestir hvort viðnám sé nálægt væntanlegu gildi sínu.Þetta er gagnlegt við bilanaleit eða flokkun hluta.

Skref 1: Settu margmælinn rétt upp

Kveiktu á margmælinum og stilltu hann á viðnámsstillingu (Ω).Ef mælirinn þinn er handvirkur skaltu velja svið yfir 4,7 kΩ, eins og 20 kΩ.Gakktu úr skugga um að skynjararnir séu tengdir í réttar tengi (COM og Ω).Snertu oddinn stuttlega saman til að sjá að mælirinn bregst eðlilega við.

Skref 2: Einangraðu viðnámið áður en þú mælir

Fyrir sem nákvæmastan lestur ætti að mæla viðnámið úr hringrásinni.Ef það er enn lóðað á borð geta aðrir hlutar búið til samhliða brautir sem breyta lestrinum.Ef ekki er hægt að fjarlægja hana skaltu lyfta einum fæti viðnámsins svo hún sé ekki lengur fulltengd.Þetta skref kemur í veg fyrir rangar mælingar sem virðast of lágar.

Skref 3: Mældu viðnámsgildið

Haltu einum nema á hverri leiðslu viðnámsins.Haltu stöðugu sambandi svo gildið hoppaði ekki vegna lélegrar tengingar.Lestu sýndu viðnámið og athugaðu hvort það sé nálægt 4,70 kΩ.Lítið rek er eðlilegt eftir umburðarlyndi viðnámsins.

Skref 4: Dæmdu niðurstöðuna með því að nota vænt svið

Berðu lesturinn saman við þol viðnámsins ef þú veist það.Fyrir algengan ±5% hluta er eðlilegt svið um 4,465 kΩ til 4,935 kΩ.Fyrir ±1% hluta er eðlilegt svið um 4,653 kΩ til 4,747 kΩ.Ef mælirinn sýnir OL (opin lína) eða gildi langt utan væntanlegs sviðs gæti viðnámið verið skemmt eða mælingaruppsetningin verið röng.

Samanburður á 4,7 kΩ á móti 10 kΩ á móti 47 kΩ viðnám

Þessi þrjú gildi eru oft notuð fyrir sömu „störfin“ (eins og uppdráttarbrautir, hlutdrægni og skilrúm), en þau hegða sér öðruvísi vegna þess að viðnám breytir straumi og hleðslu.Taflan hér að neðan sýnir hagnýtan rafmagnsmun og hvenær hvert gildi er venjulega valið.

Eiginleikar	4,7 kΩ	10 kΩ	47 kΩ
Núverandi í 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Núverandi 12 V	2,55 mA	1,20 mA	0,255 mA
Viðnám hlutfall í 4,7 kΩ	1×	2,13× hærri	10× hærri
Spennufall yfir viðnám við 1 mA	4,7 V	10 V	47 V
Krafteyðing við 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Kraftur losun við 12 V	30,6 mW	14,4 mW	3,06 mW
RC tími fasti með 100 nF þéttum	0,47 ms	1.00 ms	4,70 ms
RC stöðvun tíðni með 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Núverandi breyting á 1 V hækkun	0,213 mA/V	0.100 mA/V	0,0213 mA/V
Framleiðsla viðnámsframlag í deili	Lágt	Miðlungs	Hátt
Hleðslutími í 63% með 100 nF	0,47 ms	1.00 ms	4,70 ms
Hleðslutími í ~99% (≈5τ)	2,35 ms	5.00 ms	23,5 ms
Dæmigert ADC uppspretta viðnám áhrif	Lágmarks villa	Ásættanlegt villa	Áberandi villa möguleg
Næmi til lekastraums (1 µA lekavilla)	0,47% skekkju	1,0% villa	4,7% skekkju
Aðstandandi merkjastillingarhraði	Hratt	Í meðallagi	Hægur

Niðurstaða

4,7 kΩ viðnámið gefur jafnvægi viðnám sem virkar vel í mörgum hringrásum.Litakóðinn sýnir gildi þess og nákvæmni og margmælispróf staðfestir hvort hann virkar enn rétt.Það er oft notað til að halda merkjum stöðugum, stjórna smárainntakum og búa til föst spennustig.Í samanburði við lægri eða hærri gildi dregur það miðlungs straum og helst áreiðanlegt, þess vegna er það mikið notað.
