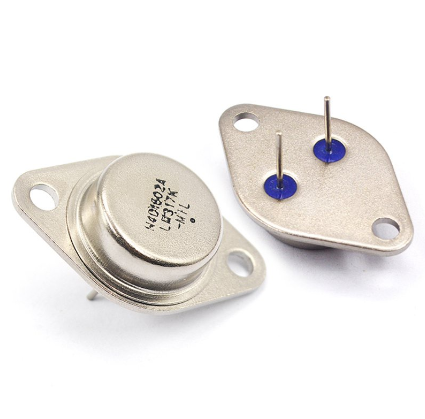

LM317K spennueftirlit (1.2V-37V): Pinout, heill sundurliðun gagnablaðs og lykilforrit

Í þessari grein munum við kanna öflugt tæki í spennu reglugerð LM317K.Þessi stillanleg spennueftirlit er hönnuð til að skila meira en 1,5A af álagsstraumi en býður upp á breitt framleiðsluspennu á bilinu 1,2V til 37V.Aðlögunarhæfni þess gerir það að nauðsynlegum þætti fyrir ýmis forrit, allt frá því að knýja lágspennu örstýringarkerfi til meðhöndlunar með háum krafti.Geta LM317K til að fínstilla spennuframleiðslu með aðeins einföldum viðnámsskilningi gerir kleift að fá skilvirkari verkflæði við frumgerð og þróun, sem dregur úr þörfinni fyrir margar aflgjafa.

Vörulisti

LM317K yfirlit

The LM317K, fjölhæfur monolithic samþættur hringrás, er boðin í ýmsum pakka eins og TO-220, ISOWATT220, TO-3 og D2 PAK.Þetta tæki er hannað til að virka sem jákvæða stillanlegt spennueftirlit og státar af getu til að skila yfir 1,5A af álagsstraumi með framleiðsluspennu sem er stillanleg á milli 1,2V og 37V.Með því að nýta beina viðnámsskiljara til að stilla framleiðsluspennuna straumlínulagar LM317K ferlið fyrir þig og dregur úr trausti á fjölmörgum föstum eftirlitsaðilum.

Þetta tæki skarar fram úr í atburðarásum þar sem nákvæm spennureglugerð er nauðsyn.Í aflgjafa fyrir rafeindatæki er að viðhalda stöðugri spennu hornsteinn fyrir afköst og langlífi.Sveigjanleiki LM317K gerir það kleift að koma til móts við breitt svið tækja og staðsetja það sem hagkvæmt og skilvirkt val fyrir þig.Breitt inntaksspennu svið þess og ótrúlegur straummeðferðargeta gerir kleift að fá óaðfinnanlega samþættingu í núverandi kerfi.Til dæmis, í rafhlöðuhleðslu, getur tryggt stöðug og stillanleg framleiðsla aukið hleðslu skilvirkni verulega og lengja endingu rafhlöðu.Auðveld sem hægt er að breyta framleiðsluspennunni með því að nota viðnámskerfi leggur áherslu á hagnýta gagnsemi þess, í takt við þarfir ýmissa forrita, bæði einfaldar og flóknar.

Rekstrar skilvirkni er vörumerki LM317K, sem tryggir áreiðanlegan árangur við mismunandi álagsskilyrði.Þessi skilvirkni stuðlar að því að lengja rekstrarlíf rafrænna kerfa og draga þannig úr þörfinni fyrir tíðar viðgerðir og viðhald.Merkilegur þáttur í skilvirkni þess er hitauppstreymi og verndaraðferðir sem eru felldir inn í hönnun þess, vernda íhluti gegn hugsanlegu tjóni vegna ofhitunar og auka heildar styrkleika og áreiðanleika kerfisins.

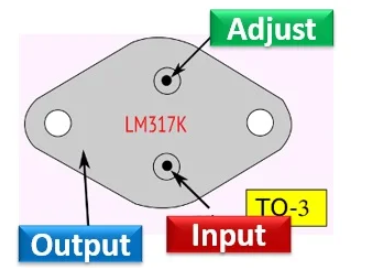

PIN -stillingar LM317K

LM317K hönnunarlíkön

Rafmagnstákn LM317K

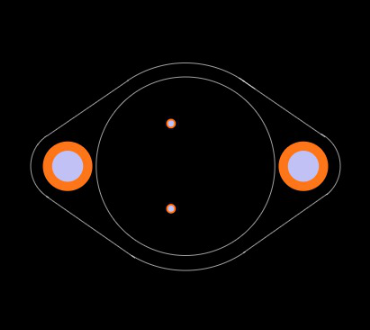

Stjórnarspor LM317K

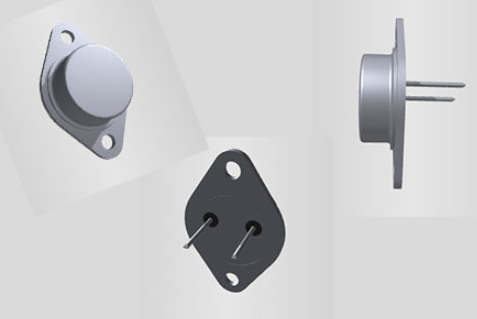

3D sjón á LM317K

Lykileiginleikar LM317K

Lögun	Lýsing
Framleiðsla spennusvið	1.2V til 37V
Framleiðsla straumur	Umfram 1,5a
Lína og álagsreglugerð	0,10%
Fljótandi aðgerð	Hentar fyrir háspennuforrit
Verndaraðferðir	Núverandi takmarkandi, hitauppstreymi og öruggur rekstur Svæði (SOA) stjórn

Tæknilegar upplýsingar

Tegund	Færibreytur
FUTT	Í gegnum gat
Festingartegund	Í gegnum gat
Pakki / mál	TO-204AA, TO-3
Fjöldi pinna	2
Þyngd	6.40101g
Rekstrarhiti	0 ° C ~ 125 ° C.
Umbúðir	Magn
Umburðarlyndi	5%
JESD-609 kóða	e3
Staða hluta	Úrelt
Rakanæmi (MSL)	1 (ótakmarkað)
Fjöldi uppsagnar	3
ECCN kóða	EAR99
Flugstöð	Matt tin (Sn)
Pökkunaraðferð	Tube
Flugstöð	Botn
Flugstöð	Pinna/peg
Fjöldi aðgerða	1
Grunnhlutafjöldi	LM317
Pinnaafjöldi	2
Fjöldi framleiðsla	1
Spenna - Inntak (max)	40V
Framleiðsla spenna	37V
Framleiðsla gerð	Stillanleg
Max framleiðsla straumur	1.5a
Stillingar framleiðsla	Jákvætt
Hámarks framleiðsla spenna	37V
Fjöldi eftirlitsaðila	1
Min inntaksspenna	4.2V
Verndaraðgerðir	Yfir straum, yfir hitastig
PSRR	80db ~ 65db (120Hz)
Viðmiðunarspenna	1.3V
MIN framleiðsla spenna	1.2V
Hlutfall aflgjafa (PSRR)	80db
Hæð	8,7mm
Lengd	39,5mm
Breidd	26.2mm
Ná SVHC	Engin SVHC
Geislun herða	Nei
ROHS staða	Rohs3 samhæft
Blýlaust	Blýlaust

Skýringarmynd af LM317K rekstrarreglum

LM317K Skipti

Hlutanúmer	Lýsing	Framleiðandi
IP117AHVSMD05Power hringrás	Stillanleg jákvæð staðalstýring, 1,25V mín, 60v Max, CBCC3, keramik, SMD-05, 3 pin	TT rafeindatækniviðnám
M38510/11704SYXPower Circuits	1.2 V-37V Stillanleg jákvæð eftirlitsstofn, MBFM2	Texas hljóðfæri
IP117AHVIGPOWER hringrás	1,25 V-60V stillanleg jákvæð eftirlitsstofn, MSFM3, Einangrað, til 257, 3 pinna	TT Electronics Power and Hybrid / SemeLab Limited
OM1320STMPBFPOWER hringrás	Stillanleg jákvæð venjuleg eftirlitsstofn, 1,2V mín, 37V Max, MSFM3, einangruð, hermetísk innsigluð, til 257, 3 pinna	Alþjóðlegur afriðari
7703405Tapower hringrás	Eftirlitsaðili, 1 framleiðsla, geðhvarfasýki	Infineon Technologies AG
OM1321Stmpower hringrás	Stillanleg jákvæð venjuleg eftirlitsstofn, 1,2V mín, 57V Max, tvíhverfur, MSFM3, TO-257, 3 PIN	Omnirel Corp
LM317AHVKR1Power hringrás	Stillanleg jákvæð eftirlitsstofn, MBFM2, TO-3, 3 PIN	TT Electronics Power and Hybrid / SemeLab Limited
IP117HVrpower hringrás	Stillanleg jákvæð staðalstýring, 1,25V mín, 60v Max, MBFM2, TO-66, 2 PIN	TT rafeindatækniviðnám
IP117HVSMD1Power hringrás	1,25 V-60V Stillanleg jákvæð eftirlitsstofn, CBCC3, keramik, SMD-1, 3 pinna	TT Electronics Power and Hybrid / SemeLab Limited

LM317K Hámarkseinkunn

Tákn	Færibreytur	Gildi	Eining
VI - O	Mismunaspenna inntak-framleiðsla	40	V
Io	Framleiðsla straumur	Innra takmarkað	-
T.OP​	Rekstrar mótum hitastig fyrir:		° C.
	LM117	-55 til 150
	LM217	-25 til 150
	LM317	0 til 125
P.TOT​	Afldreifing	Innra takmarkað	-
T.Stg​	Geymsluhitastig	-65 til 150	° C.

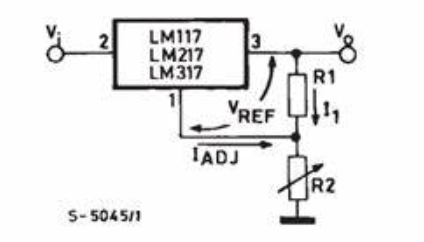

LM317K Basi

Háþróuð notkun LM317K

LM317K spennueftirlitið sýnir ótrúlega fjölhæfni vegna innri viðmiðunarspennu þess 1,25V, sem er staðfest á milli framleiðslunnar og aðlögunarstöðvarinnar.Þessi stilling gerir stöðugan straum kleift að renna í gegnum ytri viðnámsskil og stilla framleiðsluspennuna (VO) sem VO = VREF (1 + R2/R1) + IADJ R2.Athygli vekur að tækið lágmarkar hugtakið IADJ (100μA Max) til að viðhalda samræmi óháð álagi og línubreytingum, sem oft leiðir til þess að IADJ R2 er hverfandi.Þessi eðlislæga hönnun tryggir áreiðanleika LM317K yfir mismunandi atburðarás notkunar.

Fjölhæfni í spennu reglugerð

Lykilatriði LM317K er getu þess til að skila öllum róandi straumi í framleiðslustöðina.Þetta krefst lágmarks álagsstraums til að koma í veg fyrir hækkun spennu og gegna virku hlutverki við stöðugleika kerfa sem eru næm fyrir ófyrirsjáanlegum spennusveiflum.Sem fljótandi eftirlitsstofninn getur LM317K séð með sér með háspennu birgðir miðað við jörðina, að því tilskildu að mismunadrif innsláttar og útgangs haldist örugg.Þessi hæfileiki hentar fjölmörgum háspennuforritum, aðallega í heimi öflugra og aðlögunarhæfra orkustjórnunarlausna.

Nákvæmni núverandi reglugerð

Með því einfaldlega að setja fastan viðnám milli aðlögunar og framleiðsla skautanna getur LM317K umbreytt í nákvæmni straumstýringar.Slíkar stillingar eru ómetanlegar þar sem stöðug núverandi afhending er krefjandi, eins og í hleðslu rafhlöðu og LED aksturssviðs.Til að auka álagsreglugerð er ráðlegt að staðsetja núverandi set viðnám R1 í nálægð við eftirlitsstofninn og jarðtengingu R2 nálægt álagsgrunni.Þessi uppsetning dregur úr hugsanlegum spennudropum og bætir þannig heildar nákvæmni.

Árangursbætur með þéttum

Þétti með því að bæta við geta aukið árangur LM317K.Inntak framhjá þétti 0,1 µF.Þétti frá aðlögunarstöðinni til jarðar (C_ADJ) 10μF.Þessir þéttar geta bætt höfnun gára og spennu stöðugleika.Ennfremur, með því að fella framleiðsla þétti (helst 1 µF tantal eða 25 µF ál rafgreining) getur aukið tímabundið svörun.Þetta gerir spennu eftirlitsstofninn lipurari við að bregðast við skyndilegum breytingum á álagsástandi, eiginleiki sem staðfestur er af verklegri reynslu með áherslu á þörfina á stöðugri og nákvæmri spennureglugerð.

Verndarráðstafanir

Til að verja eftirlitsstofninn gegn hugsanlegu tjóni vegna inntaks og skammhlaups er mælt með uppsetningu verndardíóða (eins og lýst er á mynd 5).Þessar díóða bjóða upp á stórt öryggislag, efla langlífi og áreiðanleika LM317K í fjölbreyttum rekstrarumhverfi.Slíkar verndaráætlanir hafa verið notaðar mikið í rannsóknarstofu og iðnaðarumhverfi, þar sem bilun tækis gæti valdið athyglisverðum truflunum í rekstri.

Upplýsingar um LM317K framleiðanda

Stmicroelectronics, aðgreind eining í rafeindatækni og hálfleiðaraiðnaðinum, fæddist árið 1987 frá sameiningu Thomson hálfleiðara Frakklands og SGS microeletronica á Ítalíu.Fyrirtækið starfar frá helstu höfuðstöðvum sínum í Plan-Les-Ouates nálægt Genf í Sviss.Sem háleiðandi flísaframleiðandi Evrópu, hefur Stmicroelectronics áhrif á tækniframfarir verulega og setur viðmið iðnaðarins.Þessi merkilega staðsetning hefur unnið fyrirtækið viðurkenningu og virðingu innan alheims tæknifélagsins.

Stmicroelectronics sýnir mikla alþjóðlegt ná í gegnum svæðisbundnar höfuðstöðvar sínar.Höfuðstöðvar heimsins og EMEA (Evrópa, Miðausturlönd og Afríka) eru með aðsetur í Genf, miðstöð fyrir stefnumótandi ákvarðanir og rekstur sem tengir ýmsar heimsálfur.Fyrir stjórnunarmál er eignarhaldsfélagið, Stmicroelectronics N.V., skráð í Hollandi.Í Norður -Ameríku, þar sem tækninýjungar þrífst, er höfuðstöðvar fyrirtækisins í Coppell, Texas.Þessi staðsetning leggur áherslu á sterkt fótfestu fyrirtækisins á ákaflega samkeppnismarkaði.

Höfuðstöðvar Stmicroelectronics í Singapore þjónar sem miðstöð rekstrar þess á Asíu-Kyrrahafssvæðinu.Þessi stefnumótandi staðsetning er staðsett á kraftmiklum og ört vaxandi markaði og nýtir svæðisbundna sérfræðiþekkingu í framleiðslu og tækniþróun.Að auki, fyrir starfsemi sína í Japan og Kóreu, hefur fyrirtækið komið á fót höfuðstöðvum í Tókýó - borg sem er samheiti tækninýjungar og framförum.Í China, einum áhrifamesta alþjóðlegum tæknimarkaði, hefur Stmicroelectronics valið Shanghai fyrir svæðisbundnar höfuðstöðvar sínar.Þetta val styrkir nærveru fyrirtækisins á markaði sem er þekktur fyrir miklar mögulegar og skjótar tækniframfarir.

DataSheet PDF

LM317K gagnablöð:

Sívalur rafhlöðuhafar.pdf

Algengar spurningar [FAQ]

1. Hvað er LM317K IC?

LM317K er fjölhæfur 3-terminal jákvæða spennueftirlit.Það getur veitt yfir 1,5A með stillanlegri framleiðsluspennu á bilinu 1,2V til 37V.Hönnun þess er einföld og þarf aðeins tvo ytri viðnám til að stilla framleiðsluspennuna.Þekkt fyrir nákvæma spennustýringu verður það nauðsynlegt í forritum þar sem nákvæmni er ráðandi.Í ýmsum hagnýtum atburðarásum stöðugar það aflgjafa bæði í neytenda rafeindatækni og iðnaðarbúnaði.Þú getur þegið áreiðanleika þess, að sjá það sem áreiðanlegan þátt í óteljandi verkefnum.

2. Hvað aðgreinir LM317K frá LM317T?

LM317 serían nær yfir nokkrar gerðir, þar á meðal LM317K, LM317H, LM317T og LM317MP.Þessi líkön deila sömu virkni.Aðalgreiningin liggur í umbúðunum, með „T“ viðskeytinu sem gefur til kynna To-220 pakkategund.Umbúðaafbrigði hefur áhrif á hitadreifingu og festingargetu og býður upp á sveigjanleika í hönnun.Sem dæmi má nefna að TO-220 pakkinn, sem oft er valinn fyrir verkefni sem fela í sér hærri hitaleiðni, er með málmflipa sem eykur hitastjórnun.Þú getur valið viðeigandi pakkategund út frá sérstökum hitauppstreymi þeirra, sem gerir kleift að ná sem bestum árangri í mismunandi umhverfi.
