LM324 Samanburður: Forrit, pinout og hringrásir virka

Þessi handbók kannar LM324 Integrated Circuit (IC), fjölhæfur flís sem inniheldur fjóra rekstrar magnara.LM324 er þekktur fyrir litla orkunotkun sína og býður upp á framúrskarandi stöðugleika og bandbreidd, sem starfar á skilvirkan hátt með framboðsspennu frá 3,0 V til 32 V. Lágur róandi straumur, samanborið við samkeppnisaðila eins og MC174, gerir það tilvalið fyrir orkusparandi notkun.Geta LM324 til að takast á við inntak er niður í neikvæðu framboðsspennu einfaldar hringrásarhönnun með því að fjarlægja þörfina fyrir auka hlutdrægni.Það getur knúið afköst í neikvæðu framboðsbrautina, sem gerir það gagnlegt í fjölmörgum rafrænum verkefnum.Þessi handbók varpar ljósi á eiginleika sína, svo sem hlutverk þess sem samanburðar, og skoðar notkun þess í háþróaðri rafrænu kerfi.

Vörulisti

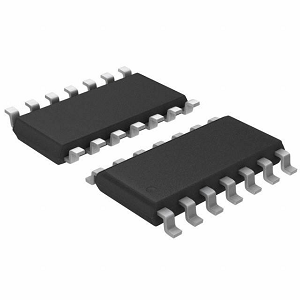

Hver er LM324 samanburðurinn?

Samanburður er hluti í rafrænum hringrásum, hannaður til að bera saman tvö spennustig, oft kallað V1 og V2.Notkun þess er einföld: Þegar V1 er meiri en V2 er framleiðslan núll, en þegar V2 fer yfir V1 skiptir framleiðslan yfir í skilgreinda jákvæða spennu.The LM324 Rekstrarmagnari er oft notaður sem samanburður vegna fjölhæfni þess og skilvirkrar hönnunar.Það felur í sér þætti eins og skynjara spennu, viðmiðunarspennu, framboðsspennu (VCC), jörð og framleiðsla skautanna, sem gerir það að áreiðanlegu og hagnýtu vali fyrir margvísleg forrit.Hæfni LM324 til að framkvæma nákvæman spennu samanburð gerir það kleift að gegna hlutverki í verkefnum eins og núllstraumskynjun og mótun púlsbreiddar.Þessar aðgerðir eru frábærar í kerfum þar sem nákvæmur spenna aðgreining er nauðsynleg, sem gerir LM324 samanburðinn að mikilvægu tæki í nútíma rafrænum hönnun.

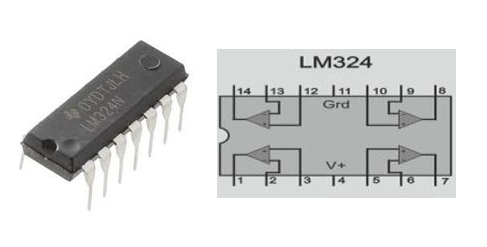

LM324 samanburðarstilling

Pinna nr.	Pinnaheiti	Virka
1	Framleiðsla 1	Framleiðsla fyrsta samanburðarins
2	Hringjandi inntak 1	Snúa inntak fyrsta samanburðarins
3	Inntak 1	Inntak fyrsta samanburðarins sem ekki er snúið
4	V+	Framboðsspenna 5v
5	Inntak 2	Inntak annarrar samanburðarins sem ekki er snúið
6	Að snúa inntak 2	Snýr inntak annarrar samanburðarins
7	Framleiðsla 2	Framleiðsla seinni samanburðarins
8	Framleiðsla 3	Framleiðsla þriðja samanburðarins
9	Hringjandi inntak 3	Snúa inntak þriðja samanburðarins
10	Inntak 3	Inntak þriðja samanburðarins sem ekki er snúið
11	Gnd	Jörð
12	Inntak 4	Ekki snúið inntak fjórða samanburðarins
13	Snúningur inntak 4	Að snúa inntaki fjórða samanburðarins
14	Framleiðsla 4	Framleiðsla fjórða samanburðarins

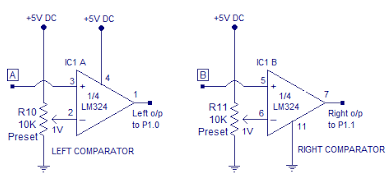

Hringrásarhönnun með LM324 samanburði

Að hanna spennu samanburðarrás með LM324 rekstrarmagnaranum, sem krefst vandaðs íhugunar á íhlutum þess og stillingum.Venjulega eru tveir 10k Ohm viðnám notaðir til að búa til stöðugar viðmiðunarspennur, sem tryggja nákvæmar og áreiðanlegar stafrænar framleiðsla.Aðföng A og B, fengin úr framleiðsla línuskynjara, eru frábær til að viðhalda næmi fyrir breyttum inntaksskilyrðum.Viðnámin hjálpa til við að koma á stöðugleika viðmiðunarspennunnar, sem gerir samanburðinum við virkni stöðugt, jafnvel með sveiflukenndum inntaksmerkjum.

Í þessari uppsetningu tengjast hnútar A og B við aðföng LM324.Þessi stillingar sem ekki eru að snúa við magnar aðeins jákvæðan spennumun á milli aðfönganna, sem er tilvalið fyrir forrit sem krefjast nákvæmrar og aðgreindrar stafrænnar merkja.Hver samanburður innan LM324 krefst nákvæmra inntakstenginga til að ná hámarksafköstum.Útgangsmerki frá LM324 samanburðinum eru tengd við örstýringarhöfn, sem gerir kleift að fá slétt samskipti milli samanburðarins og örstýringarinnar.Rétt kortlagning þessara tenginga tryggir skilvirka gagnavinnslu og óaðfinnanlegan árangur kerfisins.Með því að beina framleiðslunum vandlega getur örstýringin tekið rökréttar ákvarðanir með nákvæmni, auðveldað áreiðanlegar og vel skipulagðar aðgerðir í fjölmörgum hagnýtum forritum.

Hvernig virkar LM324 samanburðar?

LM324 samanburðaraðilar virka með því að nota þrjá af innri rekstrarmagni og vinna í takt við íhluti eins og viðnám og þétta til að búa til móttækilegt kerfi.Notkun þess er byggð á spennu samanburði á inntaksstöðvum þess.Þegar spenna við flugstöðina sem ekki er snúið er lægri en spennan við snúningsstöðina, skiptir framleiðslan yfir í lágt ástand, sem gefur til kynna ekkert straumstreymi.Aftur á móti, þegar spennan við flugstöðina sem ekki er snúið fer fram úr því sem snýr að snúningsstöðinni, færist framleiðslan yfir í hátt ástand.Þessi hegðun er gagnleg í forritum eins og merki vinnslu, þar sem þörf er á og bregðast við spennubreytingum til að tákna mismunandi rökrétt ástand eða aðstæður.Kostur við LM324 er innbyggt innra viðnámsnet, sem einfaldar hönnun hringrásar með því að fjarlægja þörfina fyrir utanaðkomandi viðnám til að stjórna aflgjafatengingum.Þessi aðgerð dregur úr flækjum hringrásar og gerir LM324 að þægilegu vali sem leitast við að hagræða PCB hönnun.Með því að tryggja stöðuga afköst meðan lágmarkar hönnunaráskoranir reynist LM324 samanburðurinn vera fjölhæfur og duglegur hluti fyrir fjölbreytt úrval af forritum.

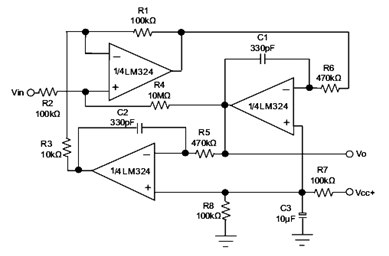

Vinna LM324 samanburðar

Eiginleikar LM324 samanburðarins

• Hár DC spennuhagnaður: býður upp á 100 dB hagnað, sem tryggir framúrskarandi mögnun fyrir nákvæma vinnslu merkja.

• Víðtæk bandbreidd: starfar á áhrifaríkan hátt við 1 MHz, hentugur fyrir margvísleg forrit.

• Fjölhæfur aflgjafa svið: styður rekstur eins framboðs frá 3V til 32V, sem gerir kleift að nota í fjölbreyttum atburðarásum.

• Stöðug aðgerð: Heldur stöðugri afköst þrátt fyrir sveiflur í spennu, tilvalin fyrir umhverfi með óstöðugan kraft.

• Mismunandi inntaksspenna: Leyfir innspennu að jafna framboðsspennuna, sem styður víðtækan framleiðsla sveiflu frá 0V til (V+ - 1,5V) fyrir meiri nákvæmni.

• Lítil orkunotkun: vel hentar fyrir orkunýtna hönnun, sem gerir kleift að samþætta í lágmark-kraftkerfi án þess að skerða afköst.

• Breiðt inntak og framleiðsla svið: veitir sveigjanleika fyrir margs konar hringrásarhönnun og eykur eindrægni við aðra íhluti.

Kostir LM324 samanburðarins

Tvöföld virkni

LM324 er áberandi fyrir getu sína til að virka sem bæði samanburður og rekstrarmagnari, sem sýnir glæsilega fjölhæfni í rafrænni hringrásarhönnun.Þetta tvöfalda hlutverk gerir verkfræðingum kleift að nota LM324 í mörgum tilgangi innan eins hringrásar og útrýma þörfinni fyrir viðbótaríhluti.Með því að sameina þessa virkni í einni IC einfaldar það hringrásarhönnun, dregur úr fjölda íhluta og straumlínur þróunarferla.Þessi sveigjanleiki er hagstæður í verkefnum sem krefjast skjótrar frumgerðar eða tíðra aðlögunar hönnunar, sem gerir kleift að gera skilvirka auðlindastjórnun og hraðari tímalínur þróunar.

Mikill ávinningur fyrir nákvæmni forrit

Einn af lykilstyrk LM324 er mikill DC spennuaukning hans, sem tryggir áreiðanlegan afköst í flóknum rafrænu kerfi.Þessi mikill ávinningur gerir það tilvalið fyrir forrit sem krefjast nákvæmni, þar sem það eykur vinnslu merkja og bætir nákvæmni gagna.Með því að viðhalda heiðarleika merkja skilar LM324 stöðug framleiðsla gæði, sem gerir það að áreiðanlegu vali fyrir bæði almennar og háþróaðar rafræn forrit.

Öflug og seigur hönnun

LM324 er hannaður með varanlegri uppbyggingu sem tryggir stöðuga notkun við margvíslegar umhverfisaðstæður.Seigla þess og aðlögunarhæfni gerir það að verkum að það hentar til notkunar í fjölbreyttum stillingum, allt frá venjulegum rafrænum verkefnum til sérhæfðra, afkastamikilra kerfa.Þessi öfluga hönnun gerir kleift að treysta á LM324 fyrir stöðugar niðurstöður, jafnvel við krefjandi aðstæður, sem styrkir hlutverk sitt sem fjölhæfur og traustur hluti í nútíma rafeindatækni.

Forrit LM324 samanburðarins

Skynjarakerfi og vélfærafræði

LM324 samanburðurinn er mikið notaður í skynjaradrifnum forritum, svo sem vélmenni sem fylgja línum.Geta þess til að vinna úr skynjara gögnum með nákvæmni gerir það frábært fyrir sjálfstæð kerfi.Sveigjanleiki LM324 við meðhöndlun inntaksspennu og stöðugrar aðgerðar tryggir áreiðanlegan afköst, sem gerir það að kjörið val fyrir vélfærafræði og umhverfisvöktunaruppsetningu.

Merkjavinnsla og sveiflurásir

LM324 gegnir hlutverki í verkefnum merkjavinnslu.Notkun þess í sveiflum gerir kleift að ná nákvæma tíðniframleiðslu fyrir samskiptakerfi og aðra merkisbundna tækni.LM324 virkar á áhrifaríkan hátt sem magnari, eykur hljóð- og sjónræn merki fyrir hágæða margmiðlunarforrit.

Frumgerð og notkun menntunar

Verkfræðingar nota LM324 oft við frumgerð vegna hagkvæmni þess, áreiðanleika og auðveldar notkunar.Stöðug frammistaða þess gerir kleift að gera tilraunir með nýstárlega hringrásarhönnun, sem gerir það að uppáhaldi í bæði rannsóknar- og þróunarumhverfi.Að sama skapi gerir einföld virkni þess að dýrmæt kennslutæki fyrir nemendur sem læra um samanburðaraðila og rekstrarmagnara.

Almennar rafeindatækni

LM324 er oft fellt inn í venjulega rafræna hönnun, svo sem afriðara og almennan magnara.Fjölhæfni þess gerir það kleift að samþætta óaðfinnanlega í hringrásir sem krefjast nákvæmni og stöðugleika, veita veitingu fyrir fjölbreytt úrval rafrænna notkunar.
