Lærðu um EPM7128SQI100-10 CPLD og hvernig það meðhöndlar stafræna rökfræði

Þú vilt oft eitt tæki sem getur séð um nokkur rökfræðileg verkefni án þess að fylla borðið þitt af aukahlutum.EPM7128SQI100-10 gefur þér þann sveigjanleika með því að sameina stjórnunarrökfræði, afkóðun og merkjaleiðingu í einum forritanlegum flís.Þú getur mótað hegðun þess til að passa við hringrásarþarfir þínar og breytt því síðar ef hlutirnir breytast.Með jafnvægi rökfræðigetu og fyrirsjáanlega tímasetningu, passar það vel inn í kerfi sem þurfa stöðuga stafræna stjórn.Yfirborðsfestingarpakkinn hjálpar einnig til við að halda skipulagi hreinum en gefur þér samt fullt af nothæfum I/O tengingum.

Vörulisti

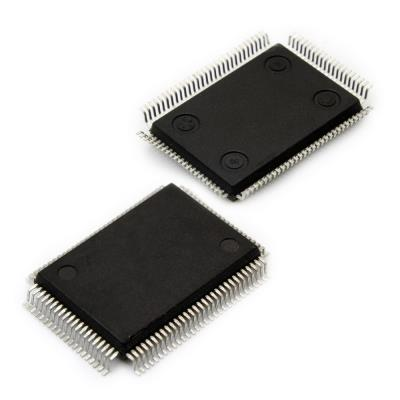

EPM7128SQI100-10 Yfirlit

The EPM7128SQI100-10 er forritanlegt rökfræðitæki sem er hannað til að takast á við sérsniðnar stafrænar stýringar og viðmótsverkefni innan rafeindakerfa.Það inniheldur 128 rökfræðilega þætti sem gera kleift að sameina margar rökfræðilegar aðgerðir í einn íhlut, sem hjálpar til við að einfalda uppsetningu hringrásar og draga úr fjölda hluta.Tækið styður hröð rökfræðisvörun sem hentar fyrir tímastýringu, merkjaleiðingu og ákvarðanatengdar aðgerðir.100 pinna yfirborðsfestingarpakki hans gerir kleift að samþætta í fyrirferðarlítið borðhönnun en viðhalda stöðugri rafafköstum.Algeng notkun felur í sér límrökfræði, ástandsstýringu, heimilisfangafkóðun og viðmótsaðlögun í iðnaðar- og innbyggðum forritum.Ertu að leita að EPM7128SQI100-10?Hafðu samband við okkur til að athuga núverandi lager, afgreiðslutíma og verð.

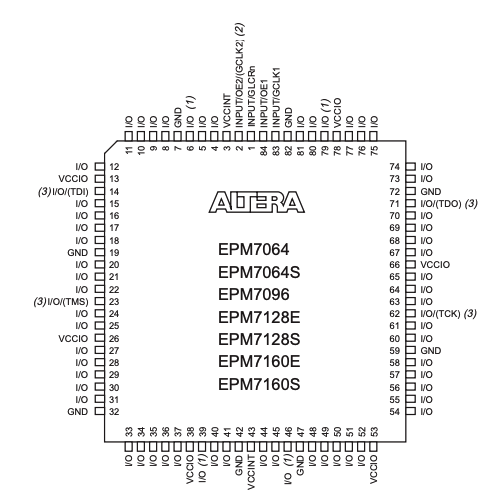

Pin-out skýringarmynd af EPM7128SQI100-10

Pinnafyrirkomulag er sýnt fyrir 84 pinna PLCC pakkann, með merkjaheitum og pinnanúmerum dreift jafnt um allar fjórar hliðar tækisins.Notanda I O pinnar taka flestar stöður og eru á milli sérstakra afl-, jarð- og stjórnpinna til að styðja við stöðugan rekstur.VCC og GND pinnar eru settir með reglulegu millibili til að veita stöðuga orkudreifingu yfir pakkann.Sérstakir pinnar fyrir alþjóðlega klukku, úttaksvirkjun og JTAG aðgerðir eru greinilega merktar til að greina þær frá almennum tilgangi I O. Skýringarmyndin endurspeglar staðlað útlit sem styður fyrirsjáanlega merkjaleiðingu, einfaldaða borðhönnun og samhæfni milli tengdra MAX 7000 tækja í röð.

Eiginleikar EPM7128SQI100-10

Í System Programmable Logic Architecture

EPM7128SQI100-10 styður rökfræðiforritun beint á meðan hann er festur á hringrásarborðið.Þetta gerir rökfræðiuppfærslur kleift meðan á þróun stendur eða eftir uppsetningu án þess að fjarlægja tækið.Það hjálpar til við að draga úr niður í miðbæ og einfaldar endurskoðun þegar kerfishegðun þarfnast aðlögunar.

Medium Density Logic Capacity

Tækið býður upp á 128 stórfrumur sem gera kleift að útfæra margar rökfræðilegar aðgerðir innan eins íhluta.Þessi afkastageta styður stjórnunarrökfræði, afkóðun verkefni og viðmótsmeðferð á sama tíma og hún dregur úr þörfinni fyrir fleiri stakur rökfræðitæki.

Skipulögð rökfræði fylki blokk hönnun

Átta innri rökkerfisblokkir skipuleggja rökfræðiauðlindirnar á fyrirsjáanlegan hátt.Þessi uppbygging styður stöðuga merkjaleiðingu og samræmda rökfræðihegðun yfir mismunandi rekstrarskilyrði.

Nothæft Logic Gate framboð

Með um það bil 2500 nothæfum rökhliðum getur tækið stutt ástandsvélar, tímastýringu og sérsniðnar stafrænar aðgerðir.Þetta samþættingarstig hjálpar til við að einfalda borðskipulag og lækkar heildarfjölda íhluta.

Sveigjanlegur stuðningur við inntak og úttak notenda

Tækið styður allt að 84 notendastillanleg inn- og úttakpinna.Þessi sveigjanleiki gerir það kleift að tengja við fjölbreytt úrval ytri merkja, rútur og jaðartækja í innbyggðum kerfum.

Hröð fjölgun seinkun árangur

Hámarks útbreiðslu seinkun upp á 10 ns gerir tækinu kleift að bregðast hratt við inntaksbreytingum.Þetta gerir það hentugt fyrir forrit sem krefjast fyrirsjáanlegrar tímasetningar og móttækilegrar stafrænnar stjórnunar.

Rekstrarsvið iðnaðarhitastigs

Tækið er hannað til að virka á áreiðanlegan hátt yfir hitastig í iðnaði.Þetta gerir stöðuga frammistöðu í umhverfi þar sem búist er við hitabreytingum, eins og stjórnkerfi og rafeindatækni í iðnaði.

EPM7128SQI100-10 Tæknilýsingar

Eiginleiki vöru	Eiginleikagildi
Framleiðandi	Intel
Spennuveita - Innri	4,5V ~ 5,5V
Tækjapakki fyrir birgja	100-PQFP (20x14)
Röð	MAX® 7000S
Forritanleg gerð	Í System Programmable
Pakki / hulstur	100-BQFP
Pakki	Bakki
Rekstrarhitastig	-40°C ~ 85°C (TA)
Fjöldi Macrocells	128
Fjöldi rökfræðilegra þátta/blokka	8
Fjöldi I/O	84
Fjöldi hliða	2500
Gerð uppsetningar	Yfirborðsfesting
Seinkunartími tpd(1) Hámark	10 ns
Grunnvörunúmer	EPM7128

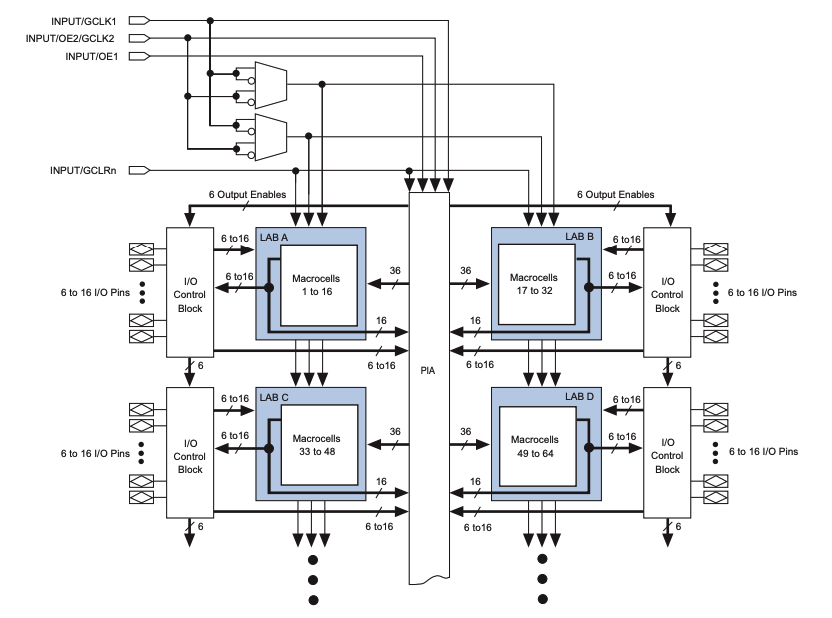

Tækjablokkamynd EPM7128SQI100-10

Innri arkitektúr er raðað í kringum marga rökfræðilega fylkisblokka, sem hver inniheldur skilgreindan hóp af stórfrumum sem notuð eru til að útfæra samsettar og skráðar rökfræðiaðgerðir.Þessar rökfræðilegu fylkisblokkir eru samtengdar í gegnum miðlægt forritanlegt samtengifylki sem gerir merkjaleiðsögn á milli blokka með fyrirsjáanlega tímasetningarhegðun.Sérstakir I O-stýringarkubbar umlykja rökkerfisblokkina og stjórna inntaksbuffi, úttaksakstur, þrístöðustýringu og endurgjöf á milli ytri pinna og innri rökfræði.Alheimsauðlindir, þar á meðal klukkuinntak, úttaksvirkja merki og alþjóðlegt skýrt merki, er dreift um tækið til að styðja við samstillta notkun og samræmda stjórn á úttakinu.Þessi uppbygging endurspeglar skipulagið sem notað er af EPM7128SQI100-10, sem samþættir margar rökfræðilegar fylkisblokkir og stórfrumur til að styðja við miðlungs þéttleika forritanlega rökfræði með ákveðinni merkjaleið og miðlægum stýrisleiðum.

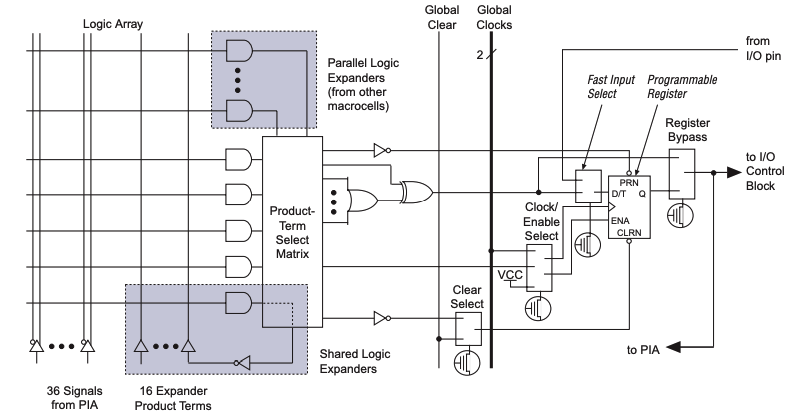

Tæki Macrocell af EPM7128SQI100-10

Rökfræði innan einni stórfrumu er skipulögð í kringum vöruheitavalsfylki sem tekur á móti inntaksmerkjum frá forritanlegu samtengifylki og staðbundnum rökfræðiútvíkkunum.Mörg afurðarhugtök eru sameinuð til að mynda summu af rökfræði afurða, sem getur annað hvort knúið samsettan útgang eða forritanlegan skrá.Skráin inniheldur klukkuvirkjun, hreinsa, forstillta og framhjá slóðum, sem gerir sveigjanlegt val á milli skráðra og óskráðra aðgerða.Alþjóðleg klukka og alþjóðleg skýr merki eru flutt beint inn í makróseluna til að styðja við samstillta stjórn yfir tækið.Úttaksgögn eru send til I O-stýringarblokkarinnar eða færð aftur inn í samtengingarkerfið, sem gerir kleift að endurnýta rökfræðilegar niðurstöður og skilvirka merkjadreifingu innan EPM7128SQI100-10.

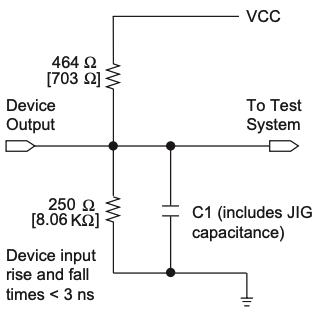

AC prófunarskilyrði EPM7128SQI100-10

Prófunarstilling skilgreinir rafmagnsskilyrði sem notuð eru fyrir AC tímamælingar með því að tilgreina viðnámsálag, rafrýmd álag og merkjaleiðir milli tækisins og prófunarkerfisins.Úttak tækisins er tengt við VCC í gegnum uppdráttarviðnám og við jörð í gegnum skilgreint hleðslunet sem líkir hegðun úttaksdrifs við skiptingu.Þétti táknar heildarálagsrýmd, þar með talið uppsetningaráhrif, en prófunarkerfistengingin fylgist með merkjaskiptum.Hækkunar- og falltímar inntaks eru takmarkaðir við minna en 3 ns til að tryggja stöðugar mælingarskilyrði.Uppsetningin endurspeglar hvernig skammvinnir framboðs og jarðstraumur geta haft áhrif á frammistöðu AC og setur staðlað skilyrði fyrir tímasetningu EPM7128SQI100-10.

Umsóknir um EPM7128SQI100-10

Iðnaðarstýringar- og sjálfvirknikerfi

EPM7128SQI100-10 er almennt notaður í iðnaðarstýringarumhverfi til að meðhöndla raðgreiningu, samlæsingarrökfræði og merkjasamhæfingu.Það hjálpar til við að stjórna inntaksskilyrðum frá skynjurum og rofum á sama tíma og það framkallar stöðug stjórnmerki fyrir stýrisbúnað og stjórneiningar.Forritanleg uppbygging þess gerir kleift að aðlaga stjórnunarhegðun eftir því sem kerfiskröfur breytast.

Fjarskiptabúnaður Control Logic

Í fjarskiptabúnaði styður tækið stýrisleiðir sem stjórna tímasetningu, merkjaleiðingu og samhæfingu viðmóta.Það er oft notað til að skipuleggja stjórnmerki milli vinnslueininga og samskiptaviðmóta, sem hjálpar til við að viðhalda skipulegu gagnaflæði innan skipti- og sendingarbúnaðar.

Netkerfi Vélbúnaður Glue Logic

Tækið er notað sem límlogík í netbúnaði til að tengja saman örgjörva, minnistæki og jaðaríhluti.Það styður heimilisfangaafkóðun, rútugerðardóm og merkjastillingu, sem gerir mismunandi stafrænum blokkum kleift að starfa saman innan samsettra netkerfa.

Innbyggt kerfisviðmót og afkóðun rökfræði

Innan innbyggðra kerfa veitir EPM7128SQI100-10 tengi rökfræði milli stýringa og ytri tækja.Það er notað til að afkóða heimilisfang, myndun stýrimerkja og undirstöðu meðhöndlun samskiptareglna, sem hjálpar til við að einfalda kerfishönnun og draga úr fjölda stakra rökfræðilegra íhluta.

Eldri tölvu- og tækjakerfi

Tækið hentar vel fyrir eldri tölvukerfi og tækjabúnaðarkerfi sem krefjast stöðugrar rökfræðiskipta.Það getur sameinað eldri stakar rökfræðiaðgerðir í eitt forritanlegt tæki á meðan það varðveitir samhæfni við núverandi merkjastig og tímasetningarhegðun.

Bókunarbrú og innleiðing ríkisvéla

EPM7128SQI100-10 er notað til að innleiða samskiptabrú og ástandsvélar sem stjórna skipulögðum stafrænum ferlum.Það styður skilgreindar ástandsbreytingar og stjórnunarröð, sem gerir það hentugt til að samræma samskipta- og stjórnunarverkefni yfir mismunandi kerfisblokkir.

Kostir og gallar EPM7128SQI100-10

Kostir

• Styður í kerfisrökfræðiuppfærslum án þess að fjarlægja tækið af borðinu

• Veitir 128 stórfrumur sem henta fyrir meðalstýringu og viðmótsrökfræði

• Býður upp á fyrirsjáanlega tímasetningu með hámarks útbreiðslu seinkun upp á 10 ns

• Virkar yfir iðnaðarhitasvið fyrir stöðuga frammistöðu á sviði

• Inniheldur mikinn fjölda inntaks- og úttakspinna sem hægt er að stilla af notanda fyrir sveigjanlegt viðmót

Ókostir

• Virkar á 5 V straumi sem takmarkar samhæfni við lægri spennukerfi

• Rökfræðigeta er minni miðað við nýlegri forritanleg rökfræðitæki

• Orkunotkun er meiri en nútíma forritanlegir valkostir með lágt afl

• Stærð pakkninga hentar ef til vill ekki mjög fyrirferðarlítið eða plássþrungið hönnun

EPM7128SQI100-10 Valkostir

Hlutanúmer	Framleiðandi	Helstu eiginleikar	Notaðu tilfelli/athugasemdir
EPM7128SQI100-10N	Intel	128 stórfrumur með forritunarhæfni í kerfinu, 5 V innra framboðssvið og hraðvirka 10 ns hámarksútbreiðsluseinkun í yfirborðsfestingarpakka.	Notað í stafrænni límrökfræði, stjórnunarrökfræði og viðmótsforritum sem krefjast áreiðanlegrar tímasetningar og miðlungs rökfræðiþéttleika.
EPM7128SQI160-10	Intel	Sami 128 macrocell arkitektúr með 10 ns hraða einkunn, boðin í stærri pinnafjölda pakka fyrir aukinn sveigjanleika í leiðarlýsingu.	Hentar vel fyrir hönnun sem þarfnast viðbótar I/O aðgangs eða samhæfni við núverandi borðskipulag.
EPM7128SQI160-10N	Intel	128 stórfrumur, forritanlegt CPLD í kerfinu með stöðugri 5 V notkun og aukinn hitastuðning.	Hentar fyrir iðnaðar- og innbyggð kerfi sem krefjast áreiðanlegrar rökstýringar yfir breiðari hitastig.

Um Intel

Intel er alþjóðlegt tæknifyrirtæki sem er þekkt fyrir að þróa fjölbreytt úrval af stafrænum tölvumálum og forritanlegum rökfræðilausnum.Fyrirtækið hefur langa sögu um að efla hálfleiðara hönnun fyrir tölvur, fjarskipti og innbyggð kerfi.Forritanleg rökfræðisafn þess styður kerfisstýringu, merkjastjórnun og viðmótsrökfræði yfir iðnaðar-, netkerfi og innbyggð forrit.Intel einbeitir sér að því að bjóða upp á stigstærða rökfræðivettvanga sem halda jafnvægi á frammistöðu, stöðugleika og langtímastuðningi við vettvang.Vörur þess eru mikið notaðar bæði í rótgrónum kerfisarkitektúr og stafrænni hönnun í þróun, sem endurspeglar sterka viðveru í víðara rafeindavistkerfi.

Niðurstaða

EPM7128SQI100-10 sameinar rökstýringu, tímasetningu og viðmótsmeðferð í einu forritanlegu tæki.Þú færð skýra uppbyggingu með logic array blokkum og macrocells sem gera hegðun fyrirsjáanlega.Pinnauppsetning þess og I/O sveigjanleiki hjálpa til við að einfalda töfluleiðina.Fljótur viðbragðstími styður stöðuga stafræna stjórn í mörgum kerfum.Tækið virkar líka vel þegar þú þarft að uppfæra rökfræði án vélbúnaðarbreytinga.Á heildina litið býður það upp á hagnýta leið til að stjórna meðalstórri stafrænni rökfræði á einum stað.
