MC9328MX21CVM örgjörvi: Aðgerðir, forskriftir, forrit og valkostir

Í þessari grein munt þú læra um MC9328MX21CVM, örgjörva frá I.MX21 fjölskyldunni.Við munum fara yfir það sem það er, hvaða eiginleika það býður upp á og hvernig það virkar með margmiðlun, minni og skjáaðgerðir.Þú munt einnig sjá blokkarmynd, forskriftir, forrit og skref-fyrir-skref forritunarferli.Í lokin munt þú skilja hvar þessi flís er notaður, kostir hans og gallar og hvaða valkosti þú hefur ef þú ert að leita að svipuðum hlutum.

Vörulisti

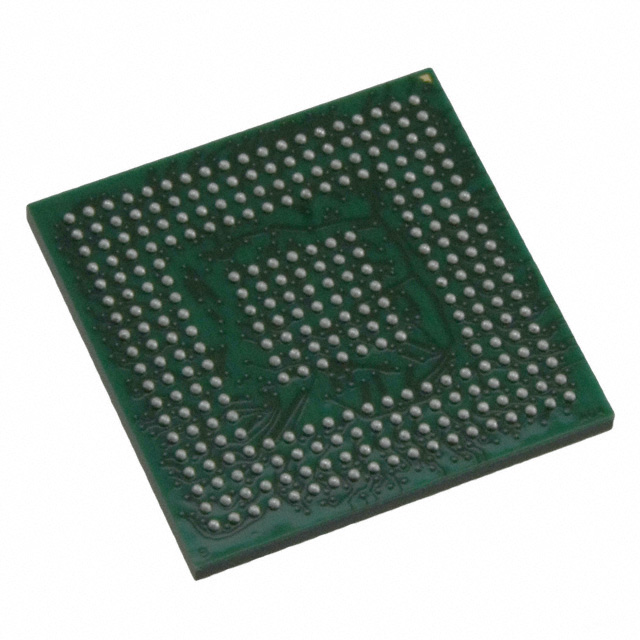

Hvað er MC9328MX21CVM?

The MC9328MX21CVM er meðlimur í I.MX21 örgjörvi fjölskyldunni sem upphaflega var þróuð af Freescale Semiconductor, nú hluti af NXP.Þetta tæki var smíðað í kringum ARM926EJ-S kjarna allt að 266 MHz og var hannað til að skila skilvirkri vinnslu fyrir margmiðlunar- og innbyggð forrit.Víðtækari I.MX21 fjölskyldan deilir sömu kjarna arkitektúr en býður upp á mörg afbrigði til að takast á við mismunandi þarfir, með mismun á umbúðum víddar, hitauppstreymi og valkosti.Þessi afbrigði leyfðu að halda jafnvægi á kostnaði, afköstum og formþáttum en viðhalda hugbúnaðarsamhæfi í seríunni.

Ertu að leita að MC9328MX21CVM?Hafðu samband við okkur til að athuga núverandi lager, leiðslutíma og verðlagningu.

MC9328MX21CVM CAD módel

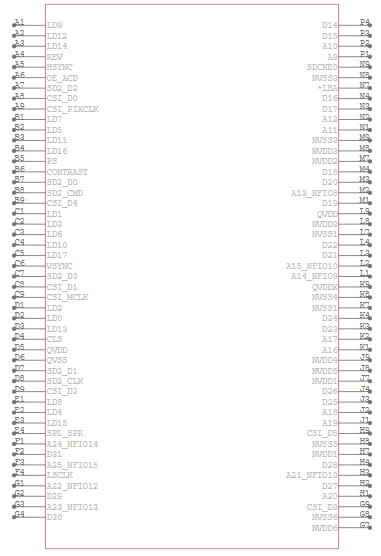

MC9328MX21CVM tákn

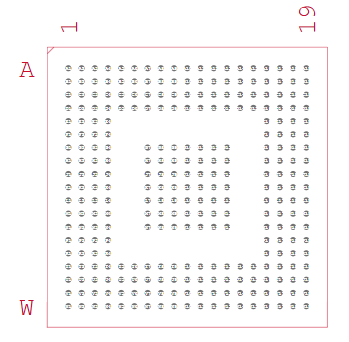

MC9328MX21CVM fótspor

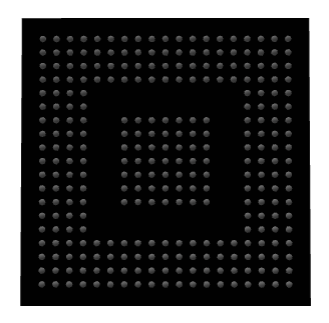

MC9328MX21CVM 3D líkan

MC9328MX21CVM eiginleikar

• ARM926EJ-S örgjörva kjarna

MC9328MX21CVM er knúinn af ARM926EJ-S kjarna sem keyrir allt að 266 MHz, sem veitir jafnvægi á afköstum og litlum orkunotkun.Það styður háþróað kennslusett, þar með talið Java hröðun, sem gerir það hentugt fyrir margmiðlun og innbyggð forrit.

• Skyndiminni á flís

Það samþættir 16 KB kennsluskyndiminni og 16 KB gagna skyndiminni.Þetta hjálpar til við að bæta framkvæmdarhraða og skilvirkni með því að draga úr þörfinni fyrir tíðar ytri minniaðgang.

• Auka margmiðlunarhröðun (Emma)

Tækið inniheldur vélbúnað sem byggir á myndbandshröðun, sem gerir kleift að gera slétt spilun á sniðum eins og MPEG-4 við QVGA upplausn og 30 ramma á sekúndu.Þetta dregur úr álagi CPU og bætir árangur margmiðlunar.

• Háþróaður skjástuðningur

Það er með innbyggðan LCD stjórnandi, Smart LCD stjórnandi og CMOS skynjaraviðmót.Þessar einingar leyfa óaðfinnanlega meðhöndlun myndrænna skjáa og inntak myndavélar fyrir flytjanleg tæki.

• Sveigjanlegt minni tengi

Örgjörvinn styður SDRAM, NAND flass með ECC, PCMCIA/COMPACTFLASH og almennri ytri viðmótseining (EIM).Þessi sveigjanleiki gerir það auðvelt að samþætta mismunandi geymslutegundir í innbyggðum kerfum.

• Ríkir tengingarmöguleikar

Það veitir mörg tengi, þar með talið USB á ferðinni, Uarts, SPI, I²C, SSI/I² fyrir hljóð og 1 víra stjórnandi.Með tvöföldum MMC/SD rifa og IRDA stuðningi getur það séð um bæði hlerunarbúnað og þráðlaus samskipti.

• Kerfisstjórnun og tímasetning

Tækið samþættir tímamælir, PWM einingar, varðhundatímamælir og klukku.Þetta tryggir nákvæma tímasetningu, raforkustjórnun og stöðugleika kerfisins við langtíma notkun.

• Lítil kraftur

MC9328MX21CVM er hannað með háþróaðri valdastjórnun, styður virka, svefn og biðstöðu.Það eyðir aðeins um 120 Ma við fullan rekstur og innan við 1 Ma í biðstöðu og lengir endingu rafhlöðunnar í flytjanlegum kerfum.

• Áreiðanleiki iðnaðarstigs

Pakkað í 289 pinna MapBGA, það starfar yfir breitt iðnaðarhitastig (–40 ° C til +85 ° C).Það uppfyllir einnig AEC-Q100 hæfi og tryggir endingu í hörðu umhverfi.

• Innbyggður kembiforrit og DMA stuðningur

Örgjörvinn inniheldur JTAG kembiforrit og beinan minnisaðgang (DMA) stjórnandi.Þessir eiginleikar hagræða hugbúnaðarþróun og bæta skilvirkni gagnaflutnings í innbyggðum forritum.

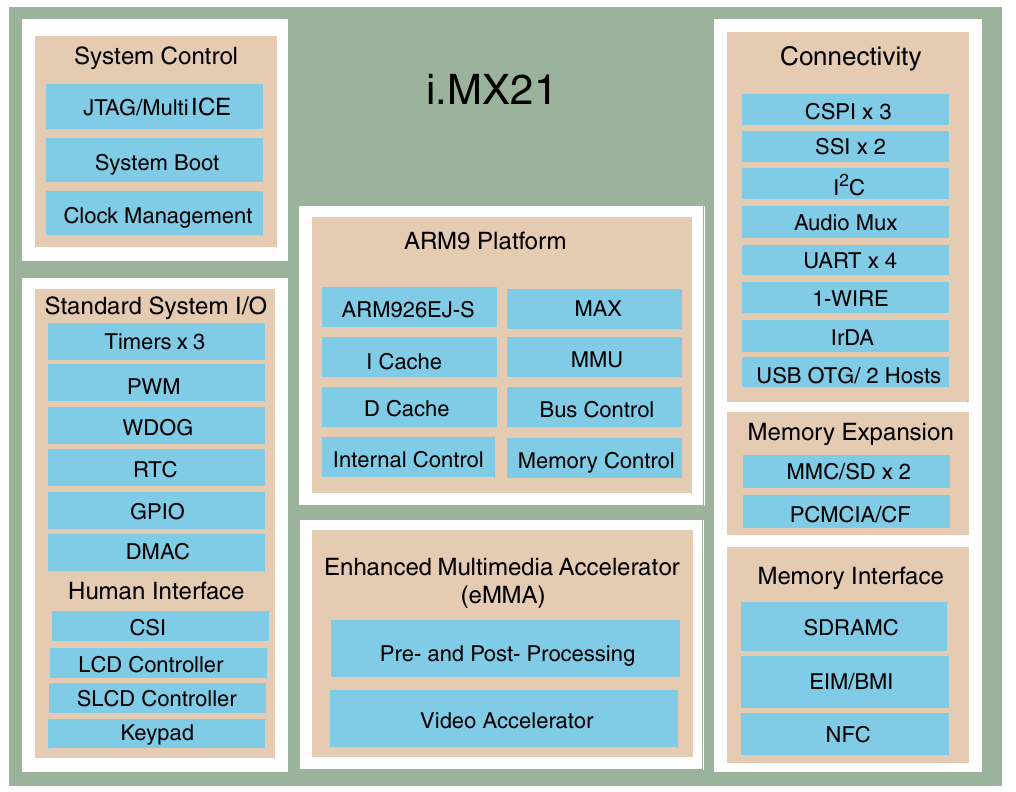

I.MX21 Blokk skýringarmynd

I.MX21 blokkarmynd af MC9328MX21CVM sýnir hvernig flísin er byggð og hvaða aðgerðir hann styður.Í miðstöðinni er ARM926EJ-S örgjörva, með innbyggðum kennslu og skyndiminni, sem rekur aðalforritin.Kerfisstýringarblokkin annast ræsingu, klukku kynslóð og kembiforrit, en venjuleg I/O blokk veitir tímamælir, varðhund, PWM, GPIO og DMA stjórnandi fyrir grunnverkefni kerfisins.Mannleg viðmót eiginleikar eins og LCD/SLCD stjórnandi, myndavélarviðmót (CSI) og takkaborðsstuðningur Láttu flísinn tengjast beint við skjái og inntakstæki.

Fyrir margmiðlun stýrir Emma Accelerator myndspilun og vinnslu og dregur úr vinnuálagi á CPU.Tenging er einnig sterk, með USB OTG, UART, SPI, I²C, IRDA, 1-vír og hljóðviðmót til að tengjast jaðartæki og ytri tækjum.Á minnishliðinni virkar flísin með SDRAM, NAND Flash, PCMCIA/CF og MMC/SD kortum og býður upp á sveigjanlega stækkun geymslu.Alls sameinar I.MX21 vinnslu, margmiðlun, tengingu og minnisstuðning í einn skilvirkan vettvang fyrir innbyggð forrit.

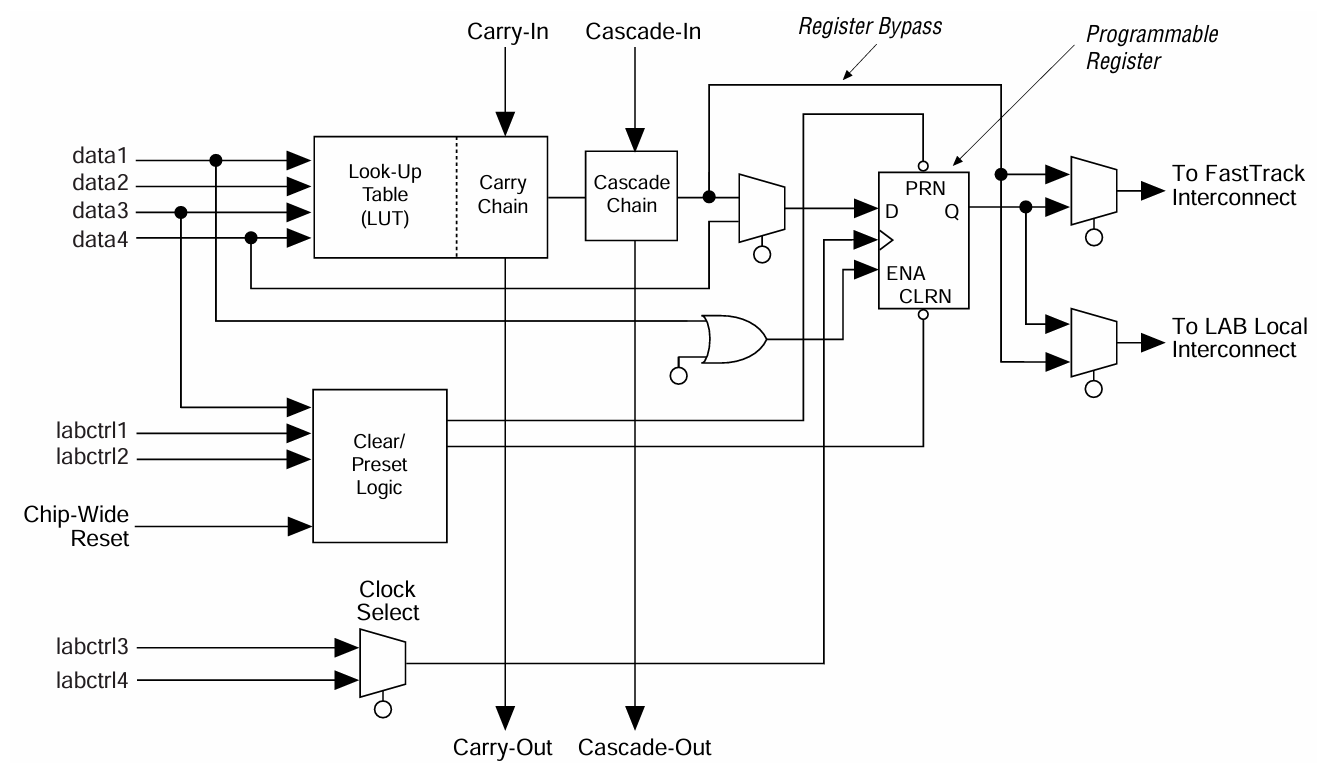

Margmiðlunarhröðun (EMMA) arkitektúr

Margmiðlunarhröðunin (EMMA) í MC9328MX21CVM er smíðuð til að flýta fyrir mynd- og myndverkefnum svo aðalhandlegg kjarninn verður ekki of mikið.Uppflettitaflan (LUT) er þar sem inntaksgögn eru unnin, en burðar- og hylkiskeðjurnar hjálpa til við að takast á við stærðfræði og rökfræði í mörgum stigum.Þetta gerir flísinni kleift að vinna úr pixlum og margmiðlunargögnum hraðar.Forritanleg skráin geymir niðurstöður tímabundið og virkar með kerfis klukkunni, en skýr/forstillta rökfræði tryggir að hægt sé að endurstilla kerfið eða frumstilla á réttan hátt.Klukka Select Block gerir kerfinu kleift að velja réttan tímasetningu fyrir margmiðlunaraðgerðir.Að lokum geta framleiðslurnar farið í annað hvort FastTrack samtengingu fyrir háhraða flutninga eða staðbundna samtengingu til notkunar í nærliggjandi hringrás.Alls gerir Emma myndspilun, kóðun og myndvinnslu hraðari og skilvirkari, sparandi kraft fyrir innbyggð forrit.

MC9328MX21CVM forskriftir

Tegund	Færibreytur
Framleiðandi	NXP USA Inc./ Freescale Hálfleiðari
Röð	i.mx21
Umbúðir	Bakki
Staða hluta	Úrelt
Kjarna örgjörva	ARM926EJ-S
Fjöldi kjarna/strætóbreiddar	1 kjarni, 32 bita
Hraði	266 MHz
RAM stýringar	Sdram
Grafík hröðun	Nei
Sýna og tengi stýringar	Takkaborð, LCD
USB	USB 1.x (2)
Spenna - I/O.	1,8 V, 3,0 V
Rekstrarhiti	-40 ° C ~ 85 ° C (TA)
Festingartegund	Yfirborðsfesting
Pakki / mál	289-LFBGA
Pakki birgjabúnaðar	289-PBGA (17 × 17)
Viðbótarviðmót	1 vír, i²c, i²s, spi, ssi, mmc/sd, uart
Grunnvörunúmer	MC9328MX21

MC9328MX21CVM forrit

1. færanleg margmiðlunartæki

MC9328MX21CVM hentar vel fyrir færanlegar margmiðlunarvörur eins og MP3 spilarar, lófatölvur og stafrænar myndavélar.Innbyggt margmiðlunarhröðun (EMMA) gerir kleift að slétta myndbandsspilun og hljóðvinnslu án þess að hlaða CPU mikið.Þessi sambland af afköstum og lítil orkunotkun nær endingu rafhlöðunnar, sem gerir það tilvalið fyrir neytandi rafeindatækni á ferðinni.

2.. Snjallsímar og skilaboðatæki

Með stuðningi við LCD skjái, myndavélarviðmót og marga tengivalkosti er örgjörvinn sterkur kostur fyrir snjallsíma og skilaboðatæki.Það gerir kleift að spila myndband, hljóðstraum og skilvirka geymslu stjórnun, sem eru góð fyrir farsíma samskipti.Lágmarkshönnunin tryggir að þessi tæki eru áfram létt, móttækileg og rafhlöðuvæn.

3.. Neytenda rafeindatækni og veftæki

MC9328MX21CVM veitir jafnvægi blöndu af tengingu, stækkun minni og margmiðlunarstuðningi fyrir vörur eins og færanlegar vafra, þráðlausir miðlar og gagnvirkar græjur.USB OTG, MMC/SD stuðningur og netviðmót veita sveigjanleika í byggingu tengdra tækja.Þessir eiginleikar gera það aðlaðandi fyrir kostnaðarviðkvæmar vörur sem þurfa enn ríkan virkni.

4.. Iðnaðar- og bifreiðaforrit

Þökk sé hitastigssviði iðnaðarstigs og öflugri áreiðanleika er einnig hægt að nota MC9328MX21CVM í innbyggðum iðnaðar- og bifreiðakerfum.Það styður myndræna skjái, gagnaskráningu og stjórnunarviðmót í umhverfi þar sem krafist er harðgerrar aðgerðar.Afl skilvirkni þess og mörg I/O tengi gera auðvelda samþættingu í infotainment kerfum ökutækja, stjórnunareiningum eða flytjanlegum iðnaðartækjum.

5. Vídeó- og eftirlitskerfi

Vélbúnaðarhröðun örgjörva og myndavél skynjara viðmótið gerir það hentugt fyrir lágmark-kraft myndbandsupptöku og spilakerfi.Það ræður við kóðun á myndbandi og afkóðun verkefna meðan það veitir geymslu- og skjámöguleika.Þetta gerir það dýrmætt í vídeóeftirliti eða eftirlitsbúnaði þar sem orkunýtni og samningur er lykilatriði.

MC9328MX21CVM Svipaðir hlutar

Forskriftir	MC9328MX21CVM	MC9328MX21CVK	MC9328MX21VM	MC9328MX21VK	MC9328MX21DVM	MC9328MX21DVK
Örgjörva kjarna	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz
Skyndiminni á flís	16 kb i-skyndiminni + 16 kb d-skyndiminni	16 kb i-skyndiminni + 16 kb d-skyndiminni	16 kb i-skyndiminni + 16 kb d-skyndiminni	16 kb i-skyndiminni + 16 kb d-skyndiminni	16 kb i-skyndiminni + 16 kb d-skyndiminni	16 kb i-skyndiminni + 16 kb d-skyndiminni
Margmiðlunarstuðningur	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI
Minni tengi	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD
Tenging	USB OTG, Uarts, SPI, I²C, SSI/I², IRDA, 1-vír	USB OTG, Uarts, SPI, I²C, SSI/I², IRDA, 1-vír	USB OTG, Uarts, SPI, I²C, SSI/I², IRDA, 1-vír	USB OTG, Uarts, SPI, I²C, SSI/I², IRDA, 1-vír	USB OTG, Uarts, SPI, I²C, SSI/I², IRDA, 1-vír	USB OTG, Uarts, SPI, I²C, SSI/I², IRDA, 1-vír
Pakkategund	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289
Tónhæð / stærð	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm
Hitastigssvið	–40 ° C til +85 ° C	–40 ° C til +85 ° C	0 ° C til +70 ° C	0 ° C til +70 ° C	–30 ° C til +70 ° C	–30 ° C til +70 ° C
Bekk	Iðn	Iðn	Auglýsing	Auglýsing	Framlengdur	Framlengdur
Staða líftíma	Úrelt	Úrelt	Úrelt	Úrelt	Úrelt	Úrelt

MC9328MX21CVM forritunarskref

Áður en forritun er MC9328MX21CVM er mikilvægt að skilja að þessi örgjörva er hluti af I.MX21 fjölskyldunni, hannaður með blöndu af margmiðlunar-, minni og tengingaraðgerðum.Forritun felur bæði í sér frumstillingu vélbúnaðar og hugbúnaðarstillingar til að tryggja stöðugan og skilvirka kerfisrekstur.

1. Tilvísunargögn

Fyrsta skrefið er að fara yfir gagnablað og tilvísunarhandbók fyrir MC9328MX21CVM.Þessi skjöl veita upplýsingar um skráarkort, uppsetningu klukku, pinna aðgerðir og ræsistillingar.Án þessa geta misskilningur í síðari skrefum valdið bilun í gangi eða óstöðugum árangri.

2.

Næst skaltu stilla aflgjafa, klukkuinntak og endurstilla hringrás í samræmi við kröfur tækisins.Ræsingarstillingarpinnar ákvarða hvernig örgjörvinn mun hlaða upphafskóða, hvort sem það er frá né flasi, NAND flass eða raðum uppruna.Rétt uppsetning á þessu stigi tryggir að CPU hefur gilda framkvæmdastíg eftir endurstillingu.

3. pinna margfeldi (i/o uppsetning)

MC9328MX21CVM notar margþætt pinna, sem þýðir að einn pinna getur þjónað mörgum aðgerðum.Í gegnum aðgerðina margfeldi stjórnunarskrár (FMCR) úthlutar þú prjónum til jaðartækja eins og Uart, SPI eða LCD.Rétt I/O stilling er mikilvæg fyrir jaðartæki til að eiga samskipti eins og búist var við.

4. Klukka og frumstillingu tímamælis

Örgjörvinn krefst klukkuheimilda fyrir kjarna, jaðartæki og margmiðlunareiningar.Að setja upp klukku kynslóðareininguna tryggir að hvert undirkerfi keyrir á réttum hraða.Þá er hægt að gera tímamælar og varðhunda kleift að veita tímasetningu og öryggi kerfisins.

5. Minni stillingar

Ytri minni, svo sem SDRAM, NAND Flash eða MMC/SD, verður að frumstilla með hægri tímasetningu og stjórnmerki.Örgjörvinn styður villuleiðréttingu (ECC) fyrir NAND til að bæta áreiðanleika.Rétt minni uppsetning gerir kerfinu kleift að hlaða og geyma kóða eða gögn á skilvirkan hátt.

6. Jaðarafstilling

Eftir minni skaltu virkja og stilla staðlaða jaðartæki eins og UARTS, USB OTG, I²C og hljóðviðmót.Hverri einingu er stjórnað með sérstökum skrám, þar sem baud vextir, flutningsstillingar og truflunarstillingar eru skilgreindar.Þetta skref gerir kerfinu kleift að tengjast og hafa samskipti við ytri tæki.

7. ræsir eða OS hleðsla

Þegar vélbúnaðurinn er stöðugur skaltu hlaða ræsistjóranum eða stýrikerfinu í SDRAM eða Flash.Ræsistjórinn setur upp framkvæmdarumhverfið og bendir forritinu gegn réttu heimilisfangi.Á þessum tímapunkti getur örgjörvinn byrjað að keyra forrit notenda.

8. Stillingar margmiðlunar

Ef þörf er á margmiðlunaraðgerðum þarf að stilla aukna margmiðlunarhröðun (EMMA) og LCD/CSI stýringar.Þessar vélbúnaðarblokkir stjórna myndbandsspilun, myndatöku og birtum uppfærslum.Notkun þeirra losar þung vinnsluverkefni frá CPU og bætir skilvirkni.

9. kembiforrit og staðfesting

Með kjarna og jaðartæki í gangi, notaðu JTAG eða svipuð kembiforrit til að prófa kerfið.Athugaðu hvort minni les/skrifar, útlæga framleiðsla og margmiðlunaraðgerðir starfa eins og til er ætlast.Kembiforrit á þessu stigi tryggir stöðugleika áður en hún er sett í notkun.

10. Hagræðing krafts og frammistöðu

Að lokum, stilla lágmark-kraftstillingar og virkja varðhundinn fyrir öryggi kerfisins.Notkun DMA stýringar fyrir gagnaflutninga dregur einnig úr álagi CPU og eykur skilvirkni.Að hámarka bæði kraft og afköst hjálpar til við að lengja endingu rafhlöðunnar í flytjanlegum forritum en halda kerfinu móttækilegu.

MC9328MX21CVM Kostir og gallar

Kostir

• Skilvirk LCD meðhöndlun með snjallri endurnýjun sparar kraft.

• Vélbúnaðaraðstoð myndavél og vídeóvinnsla dregur úr álagi CPU.

• Hagkvæmir stuðningur NAND + SDRAM minni.

• Vel jafnvægi SOC samþætting margmiðlunar, minni og I/O.

• Lítil orkunotkun tilvalin fyrir flytjanleg tæki.

Ókostir

• Notar eldri ARM9 Core, takmarkaða frammistöðu samkvæmt stöðlum nútímans.

• Takmarkaður nútíma hugbúnaður og vistkerfisstuðningur.

• Engin sveigjanleiki með háþróuðum eiginleikum eins og fjölkjarna eða GPU.

• Úrelt tæki, erfiðara að fá fyrir nýja hönnun.

• Minni framtíðarþétt fyrir vöruþróun til langs tíma.

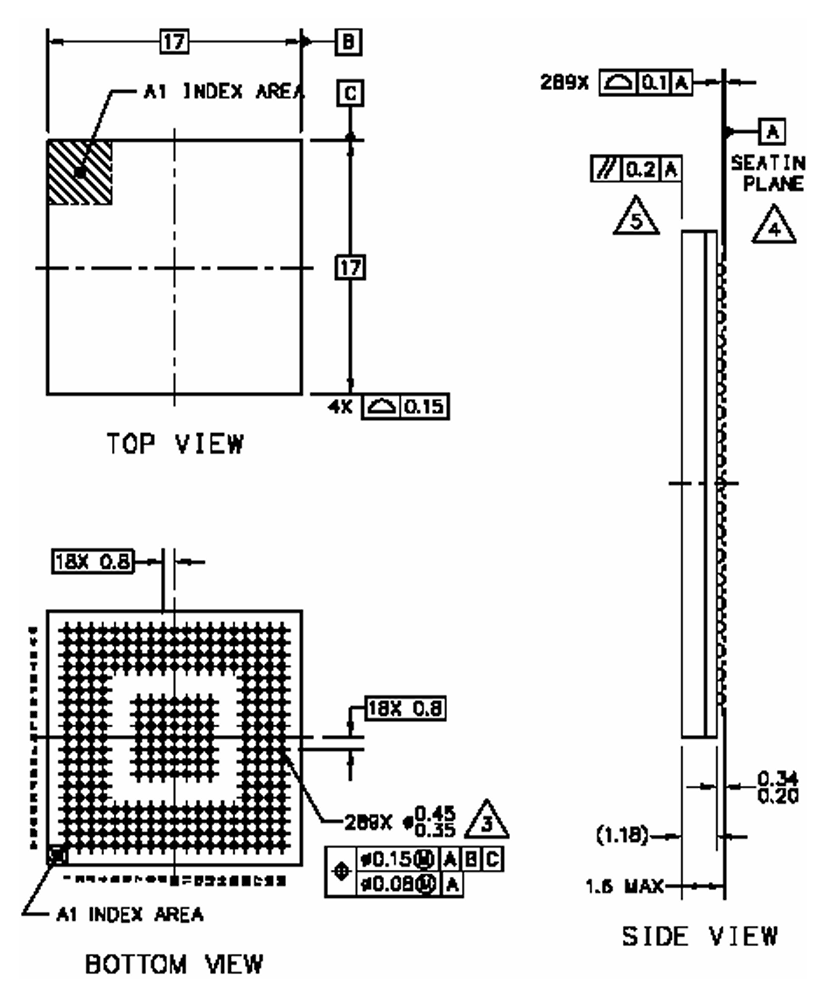

MC9328MX21CVM umbúðir

Tegund	Færibreytur
Pakkategund	LFBGA (Low-Profile Fine-Pitch BGA)
Líkamsstærð (L × W)	17 mm × 17 mm
Boltahöll	0,8 mm
Boltatölur	289
Þvermál kúlu	0,35 mm - 0,45 mm
Heildarhæð pakka	1,6 mm (max)
Sætihæð	0,20 mm - 0,34 mm
Vísitölumerki (A1 horn)	Pinna 1 stefnumörkun
Ballskipulag	18 × 18 rist með miðju tóm
Festingartegund	Yfirborðsfesting

MC9328MX21CVM framleiðandi

MC9328MX21CVM var upphaflega þróað og framleitt af Freescale hálfleiðari, fyrirtæki sem sérhæfði sig í innbyggðum örgjörvum og lausnum kerfis-á-flís.Árið 2015 var Freescale keypt af NXP Semiconductors, alþjóðlegum leiðandi í öruggri tengingu og innbyggðri vinnslutækni með höfuðstöðvar í Hollandi.Í dag, Nxp er opinber framleiðandi og vörsluaðili I.MX21 fjölskyldunnar, þar á meðal MC9328MX21CVM, og veitir öll tæknileg skjöl, gagnablöð og arfleifð stuðning við þetta tæki.Þó að hlutinn sé nú úreltur, heldur NXP áfram að viðhalda vöruupplýsingum fyrir langtíma viðskiptavini og beinir hönnuðum að nýrri I.MX fjölskyldum sínum sem skipti.

Niðurstaða

MC9328MX21CVM sameinar ARM9 kjarna, myndbands- og skjástuðning, sveigjanleika í minni og mörgum tengingarmöguleikum til að skila áreiðanlegum afköstum með litlum krafti.Það er hægt að forrita það í skýrum skrefum, allt frá stillingum afl og pinna til minni, jaðartæki, margmiðlunar og kerfisprófa.Styrkur þess er orkunýtni, margmiðlunarmeðferð og breiður I/O stuðningur, meðan mörk þess eru eldri kjarni og minna nútíma hugbúnaðarstuðningur.Jafnvel þó að það sé nú úrelt, þá er það samt gagnlegt til að viðhalda eldri kerfum og NXP veitir leiðbeiningar um að flytja til nýrri I.MX örgjörva.
