TMS320C6421ZWT5 DSP Yfirlit: Aðgerðir, val, forskriftir og forrit

Í þessari grein munt þú læra um TMS320C6421ZWT5, stafrænt merki örgjörva (DSP) gerð af Texas Instruments.Við munum ganga í gegnum hvað það er, hvernig það virkar og lykilatriðin sem gera það gagnlegt í mismunandi kerfum.Þú munt einnig sjá skýringarmyndir, forskriftir, forrit og einföld skref til að forrita það.Í lokin munt þú skilja hvar og hvers vegna þessi flís er notaður.

Vörulisti

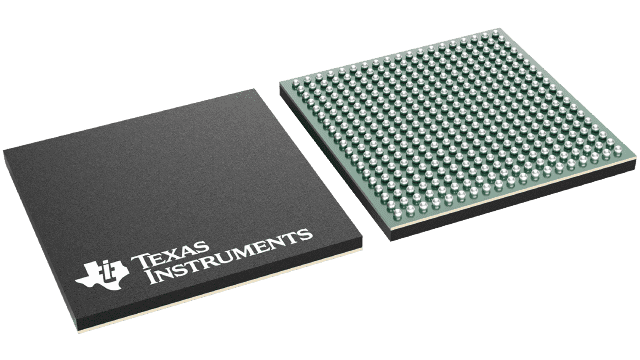

Hvað er TMS320C6421ZWT5?

The TMS320C6421ZWT5 er afkastamikill stafrænn merkis örgjörvi (DSP) þróaður af Texas Instruments sem hluti af TMS320C64X+ fjölskyldunni.Byggt á Velociti.2 Vliw arkitektúr, skilar þetta tæki öfluga afköst fastra punkta sem hannað er fyrir mikla merkjameðferð í nútíma innbyggðum kerfum.Með klukkuhraða sem nær allt að 500 MHz er hann fær um að framkvæma margar leiðbeiningar á hverri lotu, sem gerir það hentugt fyrir fjölbreytt úrval af háþróuðum vinnsluverkefnum.Sem tilheyrir breiðari TMS320C6000 DSP vettvangi, C6421 serían flytur áherslu Texas Instruments á stigstærðar og kóða samhæfar lausnir.Sem hluti af sannaðri fjölskyldu örgjörva sem treyst er um allan heim býður TMS320C6421ZWT5 áreiðanlegan grunn fyrir langtímahönnun.

Ertu að leita að TMS320C6421ZWT5?Hafðu samband við okkur til að athuga núverandi lager, leiðslutíma og verðlagningu.

TMS320C6421ZWT5 CAD módel

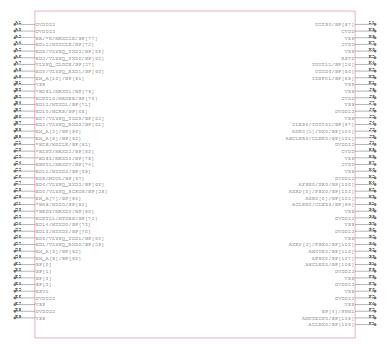

TMS320C6421ZWT5 tákn

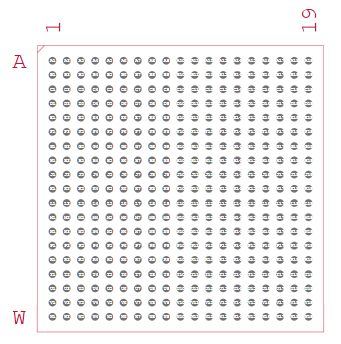

TMS320C6421ZWT5 fótspor

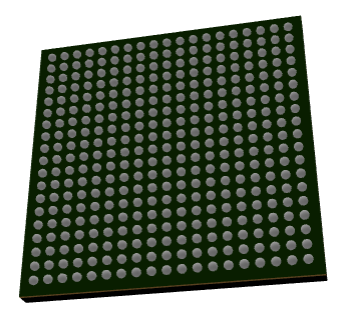

TMS320C6421ZWT5 3D líkan

TMS320C6421ZWT5 eiginleikar

• Afkastamikil DSP kjarna

Tækið er knúið af Velociti.2 ™ Vliw kjarna, sem er fær um að framkvæma allt að átta leiðbeiningar í einni lotu.Þessi arkitektúr gerir mjög mikla afköst kleift, sem gerir það tilvalið fyrir flókin verkefnavinnsluverkefni.

• Skilvirkir margfaldarar og alus

Það samþættir sex tölur rökfræðieiningar (ALUS) og tvo öfluga margfaldara, sem geta séð um margar aðgerðir samtímis.Þessi hönnun styður ákaflega stærðfræðiaðgerðir eins og síun, mótun og kóðun.

• Sveigjanlegt minni á flís

Örgjörvinn inniheldur 16 KB forritsskyndiminni, 48 KB gagna skyndiminni og 64 kb af sameinuðu L2 minni.Þessar innri auðlindir draga úr leynd og styðja hraðari framkvæmd umsókna.

• DDR2 og Flash minni tengi

Flísin er með 16 bita DDR2 SDRAM stjórnandi og 8 bita ósamstilltur EMIF fyrir ytra minni eins og Nor og Nand Flash.Þessi sveigjanleiki gerir kleift að auka minni fyrir stærri forrit.

• Fjölhæfur jaðarstuðningur

Það býður upp á breitt úrval af viðmóti, þar á meðal UART, I²C, MCBSP, MCASP með SPDIF og 16 bita hýsingarhöfn.Þetta gerir örgjörva mjög aðlögunarhæfan fyrir fjarskipta-, hljóð- og iðnaðarkerfi.

• Auka DMA stjórnandi (EDMA)

64 rás aukin DMA stjórnandi styður hratt gagnaflutning milli minni og jaðartæki.Þetta dregur úr álagi CPU og bætir afköst kerfisins.

• Net og tengsl

Flísin samþættir 10/100 Ethernet Mac með MII/RMII stuðningi og Vlynq tengi fyrir ytri tengingu.Þessir eiginleikar gera það hentugt fyrir innbyggð forrit með neti.

• Ríkur almennur I/o

Með allt að 111 margþættum GPIO pinna og þremur PWM framleiðsla býður DSP framúrskarandi sveigjanleika fyrir kerfisstýringu og sérsniðna viðmót.Þetta tryggir auðvelda samþættingu í fjölmörgum vélbúnaðarhönnun.

• Lægri spennuaðgerð

Það starfar með kjarna spennu 1,05 V eða 1,2 V og I/O stig 1,8 V eða 3,3 V. Þetta jafnvægi orkunýtni og sveigjanleiki gerir það áreiðanlegt fyrir innbyggða hönnun.

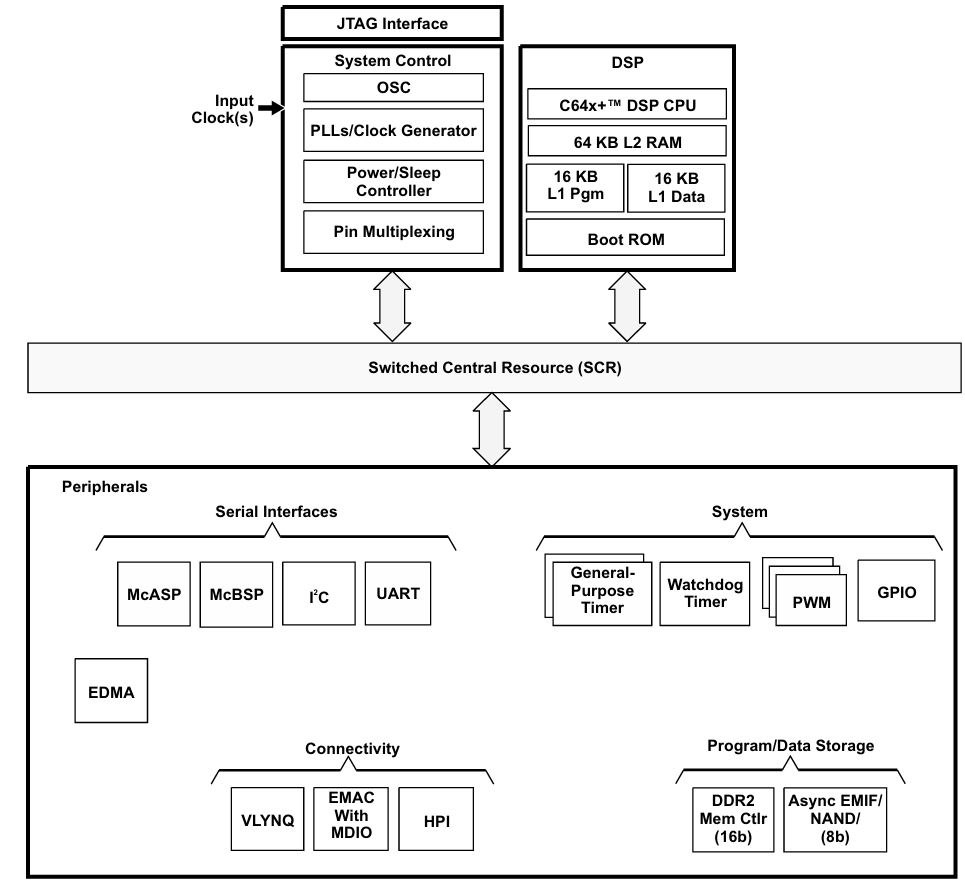

TMS320C6421 Virkni blokkarmynd

TMS320C6421ZWT5 Virkni blokkar skýringarmynd dregur fram hvernig örgjörvinn sameinar kjarna, minni og jaðartæki til að vinna saman.Í miðjunni er C64X+ DSP CPU með L1 og L2 minni auk ræsis ROM, sem tryggir skjótan gagnaaðgang og skjótan ræsingu.Kerfisstýringarblokkir eins og sveiflur, PLL og orkustjórnun meðhöndlar klukkuframleiðslu, lágmark-krafta og merkisleið.

Allir hlutar eru tengdir í gegnum Switched Central Resource (SCR), sem virkar eins og aðal strætó fyrir gagnaflæði.Örgjörvinn inniheldur raðtengi eins og UART, I²C, MCBSP og MCASP, studd af öflugum EDMA stjórnandi fyrir háhraða gagnaflutninga.Það er einnig með tímamælir, varðhundaraðgerðir, PWM og GPIO fyrir almenna kerfisstjórnun.

Fyrir tengingu býður tækið upp á Ethernet Mac með MDIO, VLYNQ og hýsingarhöfn viðmót, sem gerir það sveigjanlegt fyrir net og utanaðkomandi samskipti.Minniþensla er studd í gegnum DDR2 minni stjórnandi og ósamstilltur EMIF fyrir NAND eða NOR Flash.Saman sýna þessar blokkir hvernig flísin er smíðuð til að takast á við mikla vinnslu með skilvirku minni og breiðum tengivalkostum.

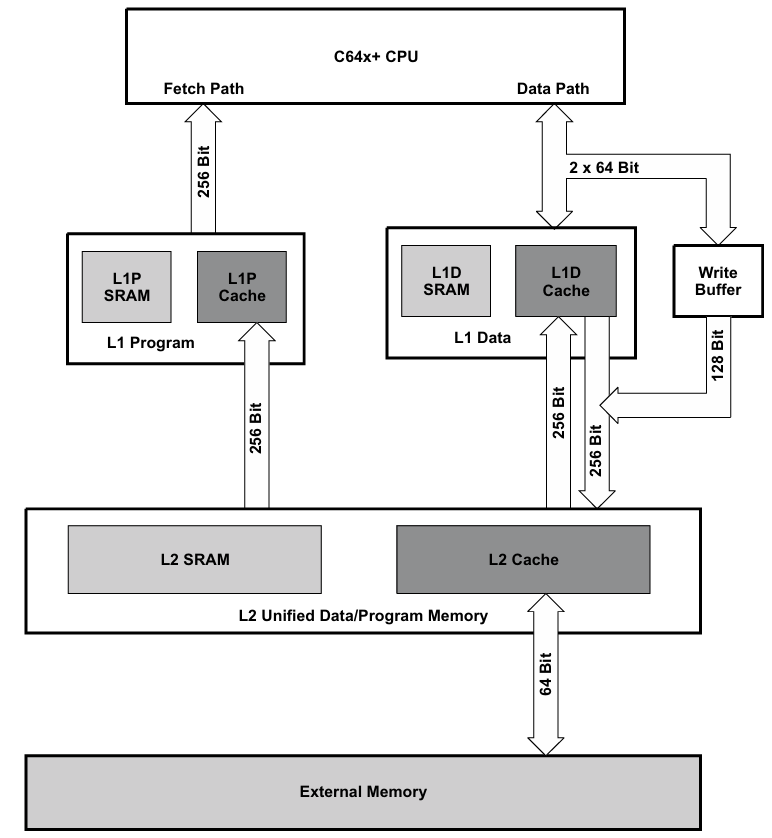

C64x+ skyndiminni arkitektúr

C64X+ skyndiminni arkitektúr í TMS320C6421ZWT5 er smíðaður til að veita CPU skjótum aðgangi að leiðbeiningum og gögnum.Það byrjar með L1 minni, sem er skipt í tvo hluta: L1 forrit (L1P) fyrir leiðbeiningar og L1 gögn (L1D) fyrir gögn.Báðir eru SRAM og skyndiminni, tengdur við CPU með breiðum 256 bita stígum fyrir háhraða flutninga.

Að baki þessu virkar L2 minni sem stærra, sameinað rými fyrir bæði gögn og forrit.Það er með SRAM og skyndiminni og tengist ytri minni í gegnum 64 bita strætó.Skrifbuffer hjálpar til við að flýta fyrir geymslu gagnanna með meðhöndlun í bakgrunni.Þessi lagskipta hönnun heldur oft notuðum gögnum nálægt CPU en gerir samt aðgang að stærra ytri minni þegar þess er þörf.

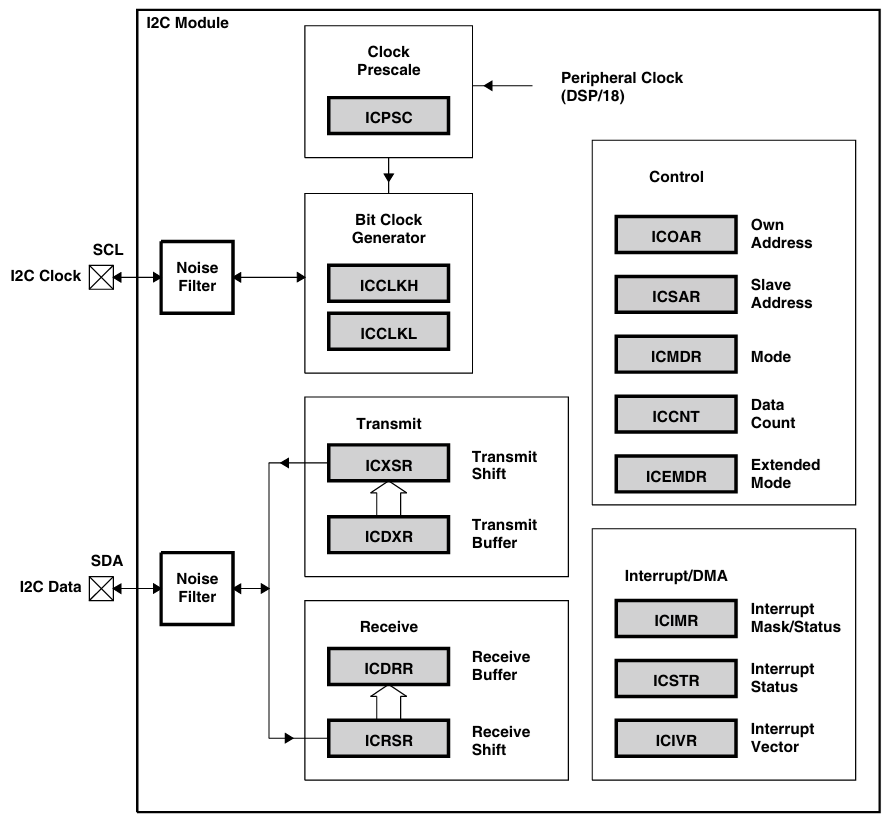

I2c mát blokk skýringarmynd

I²C einingin í TMS320C6421ZWT5 stjórnar samskiptum í gegnum tvær I²C línurnar, SCL fyrir klukku og SDA fyrir gögn.Bæði merki fara í gegnum hávaðasíur til að halda flutningnum stöðugum.Klukka prescaler og bit klukka rafall stilla réttan hraða fyrir samskipti.

Einingin hefur aðskildar leiðir til að senda og taka á móti gögnum.Sendingarblokkin geymir gögn í biðminni áður en hún sendir þau út, á meðan móttökublokkin geymir komandi gögn áður en þau eru send til CPU.Stjórnunareining stýrir heimilisföngum, stillingum og gögnum svo tækið geti virkað sem annað hvort húsbóndi eða þræll.

Það felur einnig í sér truflun og DMA stuðning, sem hjálpar til við að takast á við gagnatilfærslur sjálfkrafa án þess að þurfa CPU til að athuga stöðugt.Þetta gerir I²C tengi áreiðanlegt og skilvirkt til að tengja DSP við ytri tæki.

TMS320C6421ZWT5 forskriftir

Tegund	Færibreytur
Framleiðandi	Texas hljóðfæri
Röð	TMS320C642X
Umbúðir	Bakki
Staða hluta	Virkur
Tegund	Fastur punktur
Viðmót	HPI, I2C, MCASP, MCBSP, UART, 10/100 Ethernet Mac
Klukkuhraði	500 MHz
Óstöðugt minni	ROM (64 KB)
Ram á flís	96 kb
Spenna - I/O.	1,8 V, 3,3 V
Spenna - kjarninn	1,05 V, 1,20 V
Rekstrarhiti	0 ° C ~ 90 ° C (TJ)
Festingartegund	Yfirborðsfesting
Pakki / mál	361-LFBGA
Pakki birgjabúnaðar	361-NFBGA (16 × 16)
Grunnvörunúmer	TMS320

TMS320C6421ZWT5 forrit

1. fjarskipta- og þráðlaus kerfi

TMS320C6421ZWT5 er mikið notað í fjarskiptainnviði og þráðlausum tækjum vegna háhraða vinnsluorku.Það meðhöndlar verkefni eins og mótun, demodulation og rásarkóðun, sem eru góð í grunnstöðvum, hliðum og breiðbandsbúnaði.Með samþættum Ethernet Mac og DDR2 stuðningi veitir það bæði tengingu og minni bandbreidd sem þarf til samskipta.

2. Hljóð- og merkisvinnsla

Þessi DSP hentar vel fyrir hljóðkerfi sem krefjast afkastamikilla útreikninga og lítilli vinnslu.Það getur keyrt fjölrásar raddkóða, framkvæmt hávaða afpöntun og séð um hljóðáhrif í tíma.Viðmót eins og MCBSP og MCASP gera það auðvelt að tengjast hljóðbúnaði og tryggja áreiðanlega og vandaða hljóðafköst.

3. Myndgreiningar- og myndbandsforrit

Einnig er hægt að beita C6421 við myndgreiningar og myndbandsverkefni sem krefjast skjótrar gagnavinnslu.DSP kjarni þess gerir honum kleift að styðja við þjöppun, þrýstingsminnkun og aukahluta fyrir myndavélar, eftirlitskerfi og innbyggð sjónbúnað.Með því að nýta samsíða framkvæmdargetu sína gerir það kleift að meðhöndla mynd og vídeóstrauma.

4.. Iðnaðar- og innbyggð stjórnun

Í sjálfvirkni iðnaðar og skrifstofu er tækið metið fyrir samþættingu tímamæla, GPIO, PWM og DMA, sem veita þétt kerfisstjórnun.Það er notað í forritum eins og prentara, skannum, mótorstýringum og innbyggðum sjálfvirknieiningum.Skilvirkar orkustillingar þess og háhraða vinnsla hjálpa til við að skila áreiðanlegum afköstum en halda orkunotkun lágum.

TMS320C6421ZWT5 Svipaðir hlutar

Forskrift	TMS320C6421ZWT5	TMS320C6421ZDU5	TMS320C6421ZDU4	TMS320C6421ZWTQ5	TMS320C6424
Kjarna arkitektúr	C64X+ Velociti.2 Vliw DSP	C64X+ Velociti.2 Vliw DSP	C64X+ Velociti.2 Vliw DSP	C64X+ Velociti.2 Vliw DSP	C64X+ Velociti.2 Vliw DSP
Klukkahraði	500 MHz	500 MHz	600 MHz	500 MHz	Allt að 720 MHz (hærra stig)
Frammistaða (MIPS)	~ 4.000 við 500 MHz	~ 4.000 við 500 MHz	~ 4.800 við 600 MHz	~ 4.000 við 500 MHz	Hærra, allt að ~ 8.000 mips
Minni á flís	L1p 16 kb, l1d 48 kb, l2 64 kb	L1p 16 kb, l1d 48 kb, l2 64 kb	L1p 16 kb, l1d 48 kb, l2 64 kb	L1p 16 kb, l1d 48 kb, l2 64 kb	Stærri L2 valkostir í boði
ROM stærð	64 kb stígvél róm	64 kb stígvél róm	64 kb stígvél róm	64 kb stígvél róm	64 kb stígvél róm
Ytri minni stuðningur	DDR2 (16-bita), Emifa (8 bita)	DDR2 (16-bita), Emifa (8 bita)	DDR2 (16-bita), Emifa (8 bita)	DDR2 (16-bita), Emifa (8 bita)	DDR2 (16-bita), Emifa (8 bita)
Ethernet Mac	10/100 MB/s með MDIO	10/100 MB/s með MDIO	10/100 MB/s með MDIO	10/100 MB/s með MDIO	10/100 MB/s með MDIO
Rekstrarhiti	0 ° C til 90 ° C (auglýsing)	0 ° C til 90 ° C (auglýsing)	0 ° C til 90 ° C (auglýsing)	–40 ° C til +125 ° C (iðnaðar)	0 ° C til 90 ° C (auglýsing)
Pakki	361-pinna NFBGA (16 × 16 mm)	361-pinna NFBGA (Diff. Marking)	361-PIN NFBGA	361-PIN NFBGA	361-PIN NFBGA
Forrit	Fjarskipta, hljóð, innbyggt	Fjarskipta, hljóð, innbyggt	Frammistöðu-gagnrýnin fjarskipti	Iðnaðar/hörð umhverfi	Telecom & Voip með hærri endingu

TMS320C6421ZWT5 forritunarskref

Ferlið færist venjulega frá því að setja upp umhverfið yfir í að skrifa, kemba og beita hámarks DSP kóða.

1. Settu upp þróunartæki

Fyrsta skrefið er að setja upp Code Composer Studio (CCS), samþætt þróunarumhverfi TI.Þessi hugbúnaður veitir þýðanda, samsetningar-, kembiforrit og verkefnastjórnunartæki sem eru sérstaklega hönnuð fyrir C6000 DSP fjölskylduna.Án þessarar uppsetningar væri ekki mögulegt að forrita og prófa DSP vélbúnaðinn.

2. Búðu til nýtt verkefni

Byrjaðu á CCS í CCS með því að búa til nýtt verkefni sem er stillt fyrir TMS320C6421 tækið.Þetta felur í sér að velja rétta valkosti þýðanda, skipanaskrár og ræsingarsniðmát.Rétt uppsetning verkefnisins tryggir að minni kortið og kerfisauðlindirnar séu í takt við vélbúnaðinn.

3. Skrifaðu umsóknarkóðann

Hægt er að skrifa umsóknir í C ​​fyrir almenna rökfræði eða í samsetningu fyrir árangursríka venjur.Margir nýta sér C64X+ VLIW arkitektúrinn, sem gerir kleift að gera margar leiðbeiningar til að framkvæma samhliða.Að hámarka lykkjur og nota DSP-sértækar eðlisfræði getur bætt skilvirkni til muna.

4.. Settu saman og fínstilltu

Eftir kóðun er forritið tekið saman og sett saman í leiðbeiningar um vél.Þýðandi TI inniheldur hagræðingaraðgerðir eins og leiðslur um hugbúnað og losun lykkju til að hámarka afköst.Á þessu stigi tryggir forritarinn að framkvæmd hraða og minnisnotkunar uppfylli kröfur um forrit.

5. hlekkur og álag

Samsettu hlutaskrárnar eru tengdar í samræmi við minniskort tækisins og setja kóða og gögn á rétt innra og ytri minnissvæði.Þegar það er tengt er tvöfaldurinn hlaðinn á DSP í gegnum JTAG kembiforritið.Þetta undirbýr kerfið fyrir framkvæmd á vélbúnaðinum.

6. kembiforrit á vélbúnaði

Með því að nota CCs geturðu stillt brotstig, fylgst með skrám og stigið í gegnum leiðbeiningar á meðan DSP keyrir.Kembiforrit á vélbúnaði leiðir í ljós hegðun, svo sem skyndiminni, truflanir og gagnafærslur.Þetta ferli tryggir að forritið virki rétt við raunverulegar rekstrarskilyrði.

7. Dreifa og fylgjast með

Þegar prófun er lokið er forritið sent fyrir sjálfstæða framkvæmd á markkerfinu.Þú gætir samt notað CCS til að fylgjast með afköstum, úthlutun minni í minni eða draga úr orkunotkun.Þetta lokaskref staðfestir að DSP er í gangi áreiðanlega og tilbúinn fyrir hagnýt forrit.

TMS320C6421ZWT5 Kostir og gallar

Kostir

• Hár fastur punktur DSP árangur með Vliw samsíða

• Samhæfni upp á við á við eldri C6000 tæki

• Ríkt sett af samþættum jaðartæki dregur úr ytri íhlutum

• Sterkt vistkerfi með CC og hagræðingartæki

• Sveigjanlegt skyndiminni og minni arkitektúr fyrir hraðari meðhöndlun gagna

Ókostir

• Engin kraftmikil spenna eða tíðni stigstærð fyrir orkusparnað

• Meiri orkunotkun miðað við DSP með lágum krafti

• skortir innbyggða öryggisaðgerðir fyrir örugga stígvél eða vernd

• Hentar minna fyrir flytjanleg eða rafhlöðuknúin forrit

• Fast árangurssnið með takmörkuðu aðlögunarhæfni til notkunar farsíma

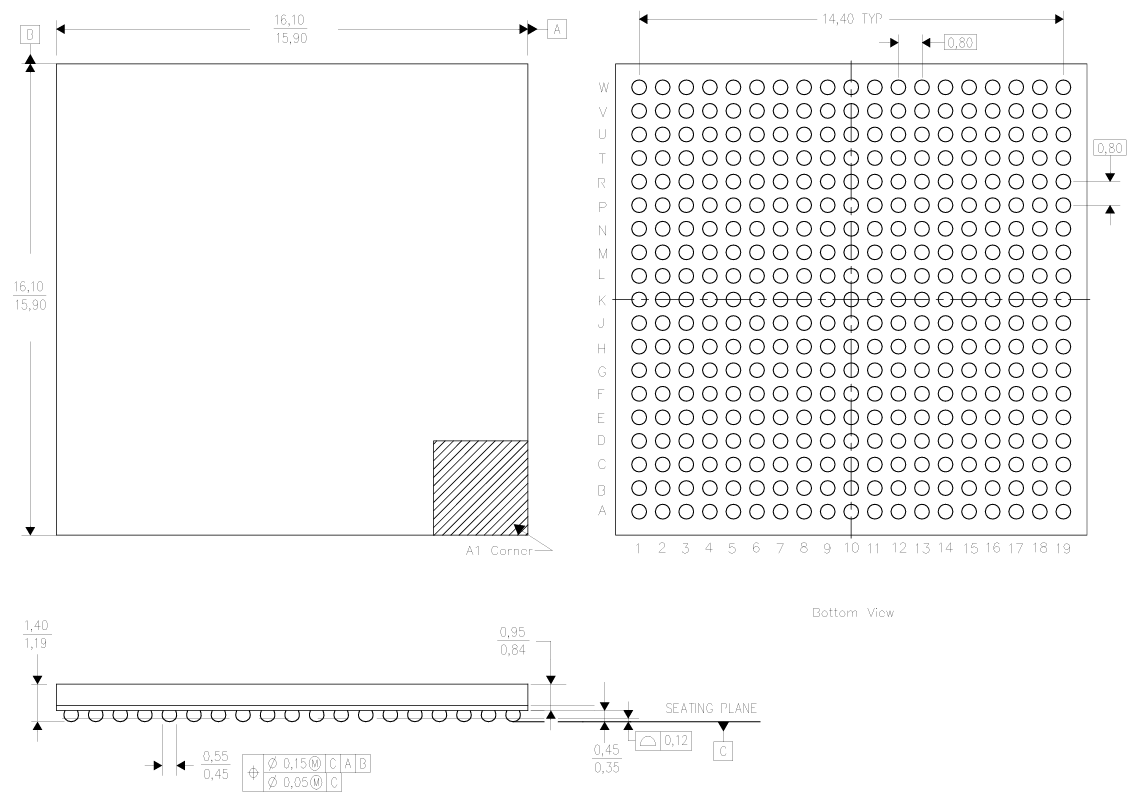

TMS320C6421ZWT5 Pökkunarvíddir

Tegund	Færibreytur
Pakkategund	NFBGA (361-Ball, ZWT)
Ballnet Array	16 × 16
Pinnaafjöldi	361
Heildarlengd (l)	17,5 mm
Heildarbreidd (W)	15,45 mm
Líkamsstærð svið	15,90 mm - 16,10 mm
Boltahöll	0,80 mm
Þvermál kúlu	0,45 mm - 0,55 mm
Pakkhæð (h)	1,19 mm - 1,40 mm
Boltahæð (stand-off)	0,35 mm - 0,45 mm
Umburðarlyndi sætisflugvélar	± 0,12 mm
Hornvísitala (A1)	Merkt viðmiðunarhorn

TMS320C6421ZWT5 Framleiðandi

TMS320C6421ZWT5 er framleitt með Texas Instruments (TI), leiðandi bandarískt hálfleiðara fyrirtæki með höfuðstöðvar í Dallas, Texas.TI er þekkt á heimsvísu fyrir nýjungar sínar í hliðstæðum og innbyggðum vinnslutækni, sem veitir lausnir sem knýja fram fjölbreytt úrval atvinnugreina, þar á meðal fjarskipta, bifreiða, sjálfvirkni iðnaðar og neytandi rafeindatækni.Með áratuga sérfræðiþekkingu við að þróa afkastamikla stafræna merki örgjörva hefur TI komið á fót TMS320 fjölskyldunni sem hornsteini fyrir merki um vinnslu merkja.Fyrirtækið styður einnig við yfirgripsmikla hönnunarverkfæri, hugbúnaðarumhverfi og skjöl, sem tryggir áreiðanlega samþættingu DSP vara sinna í háþróað innbyggð kerfi.

Niðurstaða

TMS320C6421ZWT5 er áberandi fyrir sterka afköst fastra punkta, sveigjanlegt minniskerfi og rík tengsl sem henta krefjandi forritum í samskiptum, hljóði, myndbandi og sjálfvirkni.Hönnun þess gerir þróun skilvirk í gegnum Code Composer Studio, með verkfæri til að fínstilla og kembiforrit á vélbúnaði.Örgjörvinn veitir góða sveigjanleika, sterka samþættingu og breiðan stuðning, þó að hann viðskipti með einhverja orkusparandi og öryggisaðgerðir.Á heildina litið býður það upp á áreiðanlegt jafnvægi á frammistöðu, minni og tengi, studd af vistkerfi TI og sannað C6000 vettvang, sem gerir það að hagnýtu vali fyrir háþróaða innbyggð verkefni.
