Miniature Circuit Breaker (MCB): Vinnureglur, gerðir, einkunnir og valleiðbeiningar

Þessi grein hjálpar þér að skilja hvað smárásarrofi (MCB) er og hvernig hann verndar rafrásina gegn ofhleðslu og skammhlaupi.Þú munt læra helstu hluta þess, hvernig það virkar og hvers vegna það aftengir rafmagn við bilanir.Það útskýrir einnig gerðir ferðaferla, stangastillingar og brotgetu.Að lokum muntu sjá algeng forrit og hvernig á að velja rétta MCB fyrir hringrás.

Vörulisti

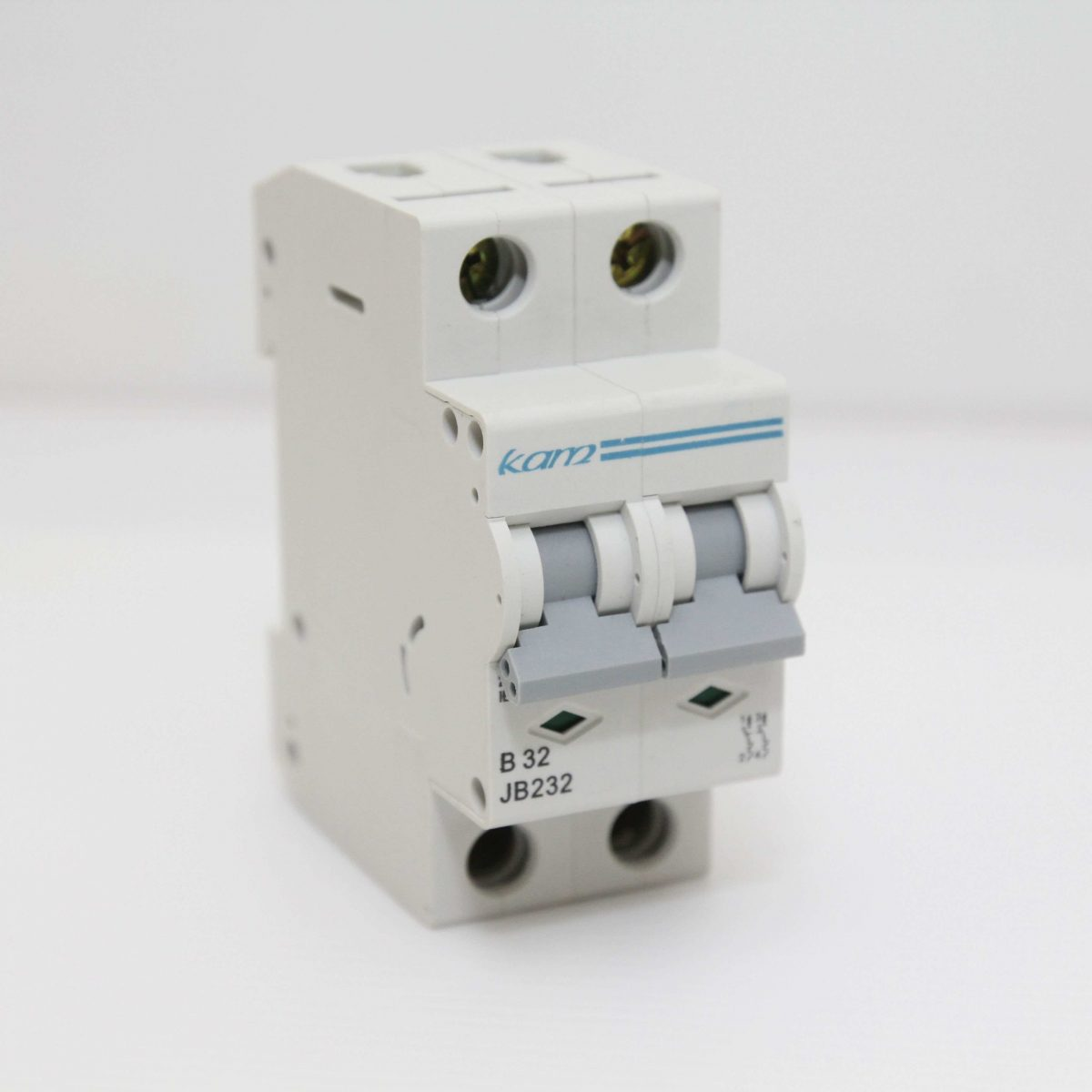

Mynd 1. Miniature Circuit Breaker (MCB)

Hvað er lítill hringrásarrofi?

Smárásarrofi (MCB) er sjálfvirkur rafvarnarbúnaður sem notaður er til að stöðva of mikinn straum í hringrás.Megintilgangur þess er að vernda víra og tengdan búnað fyrir skemmdum af völdum ofhleðslu eða skammhlaups.Þegar óeðlilegur straumur birtist, aftengir MCB aflgjafann til að halda uppsetningunni öruggri.Ólíkt öryggi er hægt að endurstilla það og nota það aftur eftir að bilunin hefur verið eytt.Vegna þessarar endurnýtanlegu verndar eru MCBs mikið notaðar á heimilum, byggingum og litlum rafmagnstöflum.

Smíði smárafrásar

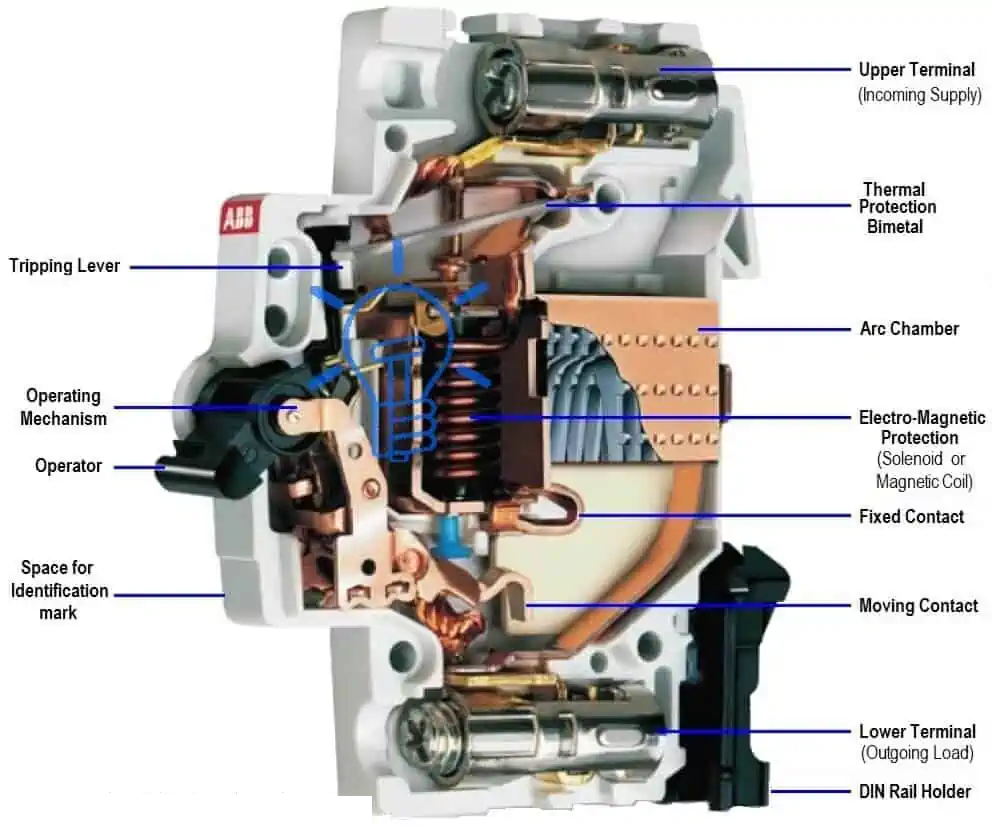

Mynd 2. Innri hlutar smárafrásar

• Efri flugstöð (komandi framboð)

Efri tengi tengir aflgjafann við rofann.Það veitir öruggan rafmagnsinngangsstað fyrir komandi leiðara.Þessi tengi tryggir stöðugan straumflutning inn í innri tengiliðina.

• Neðri flugstöð (útgående hleðsla)

Neðri tengi tengir rofann við varið hringrásina.Straumur rennur út úr rofanum í gegnum þennan punkt í átt að álaginu.Það heldur raflögninni þéttri og áreiðanlegri.

• Hitavörn Bimetal

Tvímálmröndin skynjar hita sem stafar af umframstraumi.Það beygir sig þegar hitastig hækkar og undirbýr vélbúnaðinn til að aftengja rafmagn.Þessi hluti virkar sem öryggisþáttur sem byggir á hitastigi.

• Rafsegulspóla (segulvörn)

Segulspólan bregst samstundis við mjög miklum straumstyrk.Það framleiðir segulkraft sem virkjar losunarbúnaðinn.Þetta tryggir hröð viðbrögð við alvarlegum bilunum.

• Fast tengiliður

Fasta snertingin er kyrrstæður leiðandi punktur inni í rofanum.Það helst á sínum stað á meðan hreyfanlegur tengiliður opnast eða lokast á móti honum.Rafstraumur fer venjulega í gegnum þetta tengipar.

• Að flytja tengilið

Hreyfanlegur tengiliður opnar og lokar rafrásinni líkamlega.Það skilur sig frá föstu snertingunni þegar rofinn er í gangi.Þessi aðgerð truflar rafflæði á öruggan hátt.

• Bogahólf (Arc Chute)

Bogahólfið inniheldur málmplötur sem skipta og kæla rafbogann.Það dregur úr hita og kemur í veg fyrir skemmdir inni í rofanum.Þetta verndar tækið og nærliggjandi raflögn.

• Rekstrarbúnaður

Stýribúnaðurinn tengir innra losunarkerfið við handfangið.Það stjórnar opnun og lokun tengiliða.Það læsir einnig rofanum í ON eða OFF stöðu.

• Tripping Lever

Slagstöngin flytur hreyfingu frá hlífðarhlutum til snertiflötanna.Þegar það er virkjað losar það læsikerfið.Þetta gerir sjálfvirka aftengingu kleift.

• Rekstraraðili (svift handfang)

Handfangið gerir handvirkt skiptingu á rofanum.Það getur kveikt eða slökkt á hringrásinni á öruggan hátt.Það sýnir einnig stöðu rofa.

• DIN járnbrautarhaldari

Haldinn gerir auðvelt að festa inni í dreifiborðum.Það festir rofann á venjulega braut.Þetta auðveldar uppsetningu og skipti.

Vinnureglur MCB

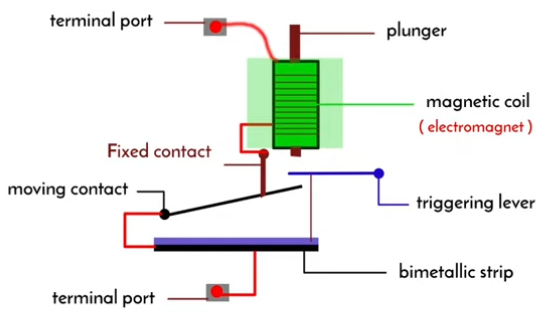

Mynd 3. MCB Vinnukerfi Skýringarmynd

Þegar venjulegur straumur flæðir fer rafmagn í gegnum tengiliðina án truflana.Við ofhleðslu safnast hiti upp í skynjunarhlutanum og kveikir á losunarbúnaðinum eftir stutta töf.Læsingin opnast og tengiliðir skiljast og aftengja hringrásina.Í skammhlaupsástandi virkjar sterkur segulkraftur vélbúnaðurinn samstundis.Snerturnar opnast hratt og rafbogi kemur á milli þeirra.Boginn fer inn í bogahólfið þar sem hann klofnar og kólnar þar til hann hverfur.Eftir að bilunin hefur verið fjarlægð er hægt að endurstilla rofann og endurheimta hringrásina.

Tegundir MCB Byggt á Trip Curve

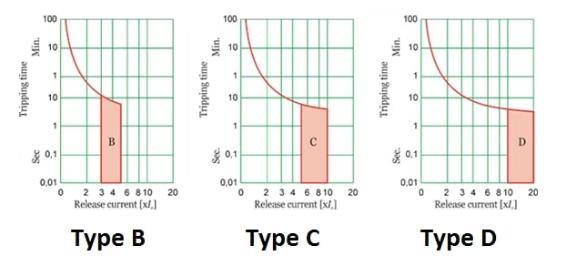

Mynd 4. Tegundir MCB Trip Curve (B, C, D)

MCB af gerð B

MCB af gerð B er hannaður fyrir lágspennustraumrásir.Það sleppir þegar straumurinn nær um það bil þrisvar til fimm sinnum hærra gildi.Þetta gerir það hentugur fyrir lýsingu og heimilislögn.Lítil tæki og viðnámsálag starfa áreiðanlega með þessari vörn.Brotinn aftengir hratt til að verja snúrur gegn ofhitnun.Það er almennt notað í rafmagnstöflum fyrir íbúðarhúsnæði.

Tegund C MCB

MCB af gerð C er ætlað fyrir hóflegan ræsistraumsbúnað.Hann virkar á u.þ.b. fimm til tíföldum málstraumi.Þetta gerir tækjum eins og viftum og litlum mótorum kleift að ræsa venjulega.Það kemur jafnvægi á vernd og þol gegn tímabundnum bylgjum.Margar atvinnuhúsnæði nota þessa brotsjótegund.Það er algengasta valið fyrir almenna rafrásir.

Tegund D MCB

MCB af gerð D er smíðaður fyrir mikið álagsstraum.Það sleppir aðeins þegar straumur nær um það bil tíu til tuttugu sinnum hærra gildi.Þungir mótorar og spennar krefjast þessa seinkun til að ræsa rétt.Brotarinn forðast óþægindi þegar hann slær í gang.Iðnaðarvélar nota oft þennan flokk.Það verndar rafrásir á meðan það styður stóra gangstrauma.

Tegundir MCB byggt á fjölda póla

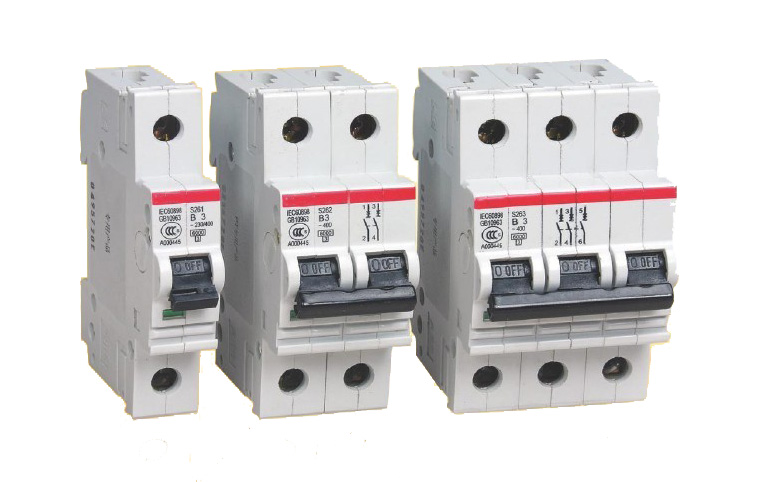

Mynd 5. MCB Pole Stillingar

MCBs eru einnig mismunandi eftir því hversu marga víra þeir aftengja saman.Stöng gerð fer eftir rafrásarkerfi.

Einstöng (SP)

Einpóls MCB verndar einn lifandi leiðara í einfasa hringrás.Það aftengir aðeins fasavírinn þegar bilun kemur upp.Þessi uppsetning er almennt notuð fyrir ljósarásir.Dreifingarstöðvar fyrir íbúðarhúsnæði nota mikið SP-brjóta.Það er nett og einfalt í uppsetningu.Hlutlaus er áfram beintengd í þessari uppsetningu.

Tvöfaldur stöng (DP)

Tvípóla MCB aftengir bæði fasa og hlutlausa leiðara saman.Þetta veitir algjöra einangrun hringrásarinnar.Það bætir öryggi við viðhald og bilanaleit.Tæki eins og vatnshitarar nota oft þessa stillingu.Framboðið verður að fullu aðskilið frá álaginu.Það er algengt í einfasa búnaðarvörn.

Þrípóla (TP)

Þrípóla MCB verndar þrjá straumleiðara í þriggja fasa kerfi.Allir fasar aftengjast samtímis meðan á bilun stendur.Þetta kemur í veg fyrir skemmdir á fasaójafnvægi á búnaði.Iðnaðarmótorar og vélar nota venjulega þetta fyrirkomulag.Það tryggir samræmda einangrun yfir framboðslínurnar.Þriggja fasa spjöld treysta á TP brotsjóa fyrir jafna vörn.

Tegundir MCB byggt á brotgetu

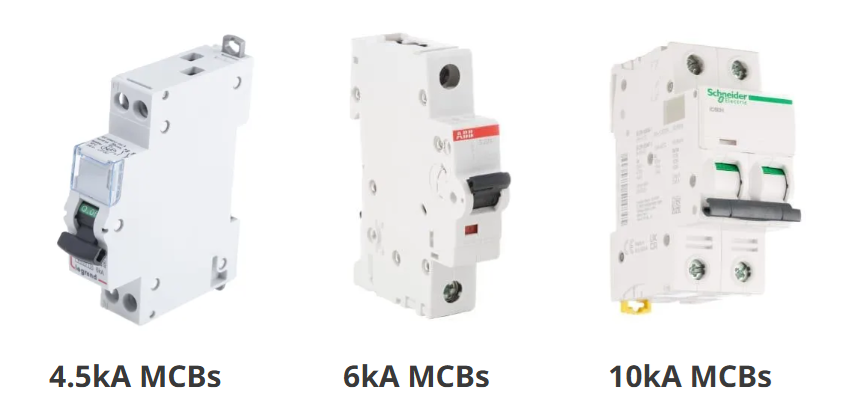

Mynd 6. MCB Breaking Capacity Ratings

MCB eru flokkuð eftir hámarks bilunarstraumi sem þeir geta truflað.Þetta fer eftir styrkleika rafveitunnar á uppsetningarstaðnum.

4,5kA MCB

4,5kA MCB er lítill aflrofi með skammhlaupsrofgetu upp á 4,5 kílóampera.Hann er hannaður fyrir staði á lægri bilunarstigi þar sem tiltækur skammhlaupsstraumur er tiltölulega lítill.Þetta passar venjulega fyrir léttar dreifistöðvar með lengri fóðrunarkapla sem draga úr bilunarstraumi.Í þessum netum getur 4,5kA brotgetu MCB truflað bilanir á öruggan hátt innan hámarksmarka.Það er algengt í grunnneyslueiningum þar sem andstreymisgjafinn er ekki mjög „stífur“.Lykilatriðið er að 4,5kA hentar veikari netum með takmarkaðan tilvonandi skammhlaupsstraum.

6kA MCB

6kA MCB er lítill aflrofi sem er metinn til að trufla allt að 6 kílóampera af bilunarstraumi.Það er notað þar sem rafveitan getur skilað hóflegu skammhlaupi við dreifiborðið.Þetta felur oft í sér dæmigerð íbúðarnet og lítil viðskiptanet sem eru fóðruð af nálægum spennum.Í samanburði við 4,5kA tæki, veitir 6kA brotgetu MCB meiri bilanaþol í sterkari birgðum.Það hjálpar til við að tryggja að rofinn geti hreinsað hærri tilvonandi skammhlaupsstraum án skemmda.Fyrir margar byggingaruppsetningar er 6kA mikið notaður brotþolsflokkur.

10kA MCB

10kA MCB er lítill aflrofi sem getur örugglega truflað allt að 10 kílóampera af skammhlaupsstraumi.Það er ætlað fyrir háa bilunarpunkta þar sem aðveitugjafinn er sterkur og viðnám er lágt.Þetta felur í sér spjöld nær spennum, stærri skiptiborð í atvinnuskyni og marga iðnaðardreifingarhluta.10kA brotgetu MCB veitir meiri þolþol fyrir alvarlegar skammhlaupsaðstæður.Það dregur úr hættu á bilun í rofa þegar væntanlegur bilunarstraumur er mikill.Í stuttu máli er 10kA valið fyrir sterkari net með hærri tiltækum skammhlaupsstraumi.

MCB einkunnir og forskriftir

Parameter	Forskrift
Málstraumur (Í)	6A, 10A, 16A, 20A, 32A, 40A, 63A
Metið rekstrarspenna (Ue)	230/400V AC
Metið tíðni	50/60 Hz
Fjöldi staurum	1P, 1P+N, 2P, 3P, 3P+N (4P)
Ferðaferill bekk	B, C, D (stundum K, Z)
Metið getu til að brjóta skammhlaup	4,5kA, 6kA, 10kA (kA merking)
Standard / samræmismerking	IEC 60898-1 (eða IEC 60947-2)
Einangrun með einkunn spenna (Ui)	t.d. 500V
Metin hvati standast spennu (Uimp)	td 4kV, 6kV
Orka takmarkandi flokki	Flokkur 3 (ef merkt)
Flugstöð stærðarsvið leiðara	t.d. 1–25 mm² (breytilegt eftir gerðum)
Flugstöð aðdráttarvægi	t.d. 2,0 N·m (mismunandi eftir gerðum)
Vélrænn þrek	t.d., 10.000–20.000 aðgerðir (ef tekið er fram)
Rafmagns þrek	t.d. 4.000 aðgerðir (ef það er tekið fram)
Gráða af vernd (IP)	IP20 (venjulegt fyrir tæki í girðingum)

Samanburður á milli MCB og Fuse

Bæði MCB og öryggi vernda rafrásir gegn ofstraumi, en þeir eru mismunandi í rekstri og meðhöndlun eftir bilun.Taflan hér að neðan ber saman virkni þeirra.

Parameter	MCB	Öryggi
Eftir ferð aðgerð	Endurstillanleg	Verður að vera skipt út
Að kenna vísbending	Hreinsa ON/OFF/TRIP staða	Oft óljóst nema blástur vísir sé til
Skipti virka	Hægt að nota sem rofi	Ekki ætlað fyrir að skipta
Endurnotaðu eftir kenna	Endurnýtanlegt eftir endurstillingu	Einnota þáttur
Svar samræmi	Skilgreind ferð ferilhegðun	Fer eftir tegund öryggi og ástand
Ofhleðsla vernd	Innbyggður ofhleðsluaftengingu	Já, en fer eftir eiginleikum öryggi
Skammhlaup truflun	Metið brotgeta (kA merkt)	Hátt truflunargetu fyrir margar tegundir öryggi
Niðurtími eftir ferð	Lágt (endurstilla)	Hærri (skipta út, athuga einkunn, setja upp)
Viðhald fyrirhöfn	Lítil rútína meðhöndlun	Krefst varalager og skipti
Snertiklæðnaður	Hefur vélrænni tengiliðir sem eldast	Engin hreyfing hlutar í frumefninu
Bogameðferð	Innri bogi hólf	Arc meðhöndluð inni í bræðsluhlutanum við bráðnun
Valhæfni stjórna	Oft samræmd með uppstraumsbrjótum	Getur verið mjög sértækur með rétta öryggi flokkun
Í rekstri endurgjöf	Sýnilegt handfangsstöðu	Frumefni ástand ekki alltaf sýnilegt
Dæmigert bilunarhamur	Snerting / vélbúnaður klæðast yfir langan líftíma	Frumefni bráðnar varanlega í rekstri

Umsóknir um smáhringrásir

1. Ljósarásir fyrir íbúðarhúsnæði

MCBs vernda ljósagreinarásir fyrir ofhleðslu af völdum bilana í raflögnum eða of mörgum innréttingum á einni línu.Þeir veita hratt aftengingu þegar straumur fer yfir örugg mörk fyrir leiðarann.Núllstilling er einföld eftir að vandamálið er leiðrétt.Þetta gerir heimilisdreifingartöflur auðveldari í viðhaldi.

2. Hringrásir fyrir innstungu (inntak).

Útsölustaðir fyrir almenna notkun geta séð breytilegt álag frá tækjum og verkfærum.MCB hjálpar til við að vernda raflögnina þegar nokkur tæki eru tengd í einu.Það dregur úr hættu á ofhitnun kapalsins vegna viðvarandi ofstraums.Þetta er algeng notkun á heimilum og litlum skrifstofum.

3. Loftræstikerfi og loftræstikerfi útibúa

Split-gerð AC einingar og lítill loftræstibúnaður er oft varin með sérstökum MCB.Brotinn einangrar eina einingu fyrir þjónustu án þess að slökkva á öllu spjaldinu.Það verndar einnig framboðslínuna sem fóðrar búnaðinn.Þetta heldur bilunum staðbundnum í eina hringrás.

4. Vatnshitarar og lítil föst tæki

Margar fastar álag ganga í langan tíma, þannig að hringrásarvörn þarf að vera stöðug og áreiðanleg.MCBs veita sjálfvirka aftengingu þegar óeðlilegur straumur á sér stað.Þeir leyfa einnig þægilega einangrun fyrir viðhald.Þetta er algengt í íbúðum og atvinnusalernum.

5. Dreifitöflur og undirborð

MCB eru notuð sem útgefandi fóðrari í aðalspjöldum og undirspjöldum.Þeir vernda greinarrásir og hjálpa til við að skipuleggja álag eftir svæði eða virkni.Þetta bætir bilanaeinangrun og styttir bilanaleitartíma.

6. Auglýsingalýsing og rafrásir

Skrifstofur, verslanir og litlar byggingar nota margar aðskildar rafrásir fyrir lýsingu, innstungur og búnað.MCBs vernda hverja hringrás sjálfstætt til að takmarka bilanaáhrif.Þetta heldur nauðsynlegum hlutum í gangi ef einn hringrás sleppur.Það styður öruggari daglegan rekstur.

7. Stjórnborð og sjálfvirkni hjálparrásir

Stýrilagnir fyrir liða, skynjara og aukaaflgjafa þurfa oft þétta vernd.MCBs passa við DIN-teina stjórnborð og veita skýra einangrun.Þeir hjálpa til við að koma í veg fyrir að smábilanir dreifist til annarra stjórnhluta.Þetta er algengt í iðnaðar stjórnskápum.

8. Litlir mótorar og dælur (útibúavörn)

Margir litlir mótorar eru fóðraðir frá sérstökum greinarrásum sem verndaðar eru af MCB.Brotinn aðskilur mótorrásina fljótt við óeðlilegar straumaðstæður.Það gefur einnig einfaldan ON/OFF einangrunarpunkt á spjaldið.Þetta er oft notað fyrir örvunartæki, viftur og litlar dælur.

Hvernig á að velja rétta MCB?

Skref 1: Ákvarðu hringrásarálagið og veldu núverandi einkunn

Byrjaðu á því að skrá tengt álag og venjulegan gangstraum rásarinnar.Veldu MCB málstraum sem getur borið væntanlegan álagsstraum án óþæginda.Ef álagið er breytilegt skaltu byggja valið á hæsta venjulegu rekstrarstraumi, ekki einstaka stutta toppa.Haltu einkunninni í takt við rafrásarleiðaragetuna sem notuð er í þeirri línu.Þetta skref setur grunn "stærð" á litlu aflrofanum.

Skref 2: Veldu ferðaferilinn út frá innkeyrsluhegðun

Athugaðu hvort álagið hafi mikla byrjunarbylgju, eins og mótorar, þjöppur eða spennar.Notaðu feril sem þolir væntanlegt innkeyrslu en veitir samt hratt aftengingu vegna bilana.Tegund B hentar lágu bylgjuálagi, Tegund C hentar í meðallagi innstreymis og Tegund D hentar háum álagsbúnaði.Veldu ferilinn sem passar við hvernig álagið byrjar, ekki bara hvað það heitir.Þetta kemur í veg fyrir endurteknar óþægindisferðir við gangsetningu.

Skref 3: Veldu fjölda skauta sem passa við framboðskerfið

Finndu hvort hringrásin er einfasa eða þrífasa og hvort þú þurfir að einangra hlutlausan með fasanum.Notaðu SP fyrir einn lifandi leiðara, DP til að einangra fasa og hlutlausan saman og TP fyrir þriggja fasa línur.Fyrir þriggja fasa með hlutlausri einangrun skaltu velja TPN/4P stílvörn eins og krafist er í kerfishönnuninni.Pólaval snýst um örugga aftengingu réttra leiðara saman.Þetta skref tryggir rétta einangrun og samhæfni við raflögn.

Skref 4: Athugaðu væntanlegt skammhlaupsstig og veldu brotgetu (kA)

Áætlaðu tiltækan bilunarstraum á uppsetningarstað með því að nota framboðsgögnin eða skammhlaupsútreikning.Veldu rofgetu (eins og 4,5kA, 6kA eða 10kA) sem er jöfn eða hærri en væntanlegur skammhlaupsstraumur.Sterkari birgðir og spjöld nær spennum þurfa venjulega hærri kA MCB.Þetta val snýst um að standast og rjúfa hámarks bilanastig á öruggan hátt.Það er ein mikilvægasta öryggisathugunin.

Skref 5: Endanleg sannprófun á samsvörun merkinga fyrir valda MCB

Staðfestu að nafnplata valda MCB passi við rafrásarkröfuna fyrir skauta, feril og brotgetu.Athugaðu aftur að valin straumeinkunn samræmist væntanlegu álagsstigi og hringrásarhönnunarmörkum.Gakktu úr skugga um að val á rofa sé í samræmi yfir svipaðar hringrásir á sama spjaldi til að halda verndarsamhæfingu fyrirsjáanlegrar.Ef bilanastigið er óvíst skaltu nota öruggari valkostinn með því að velja hærri brotþolsflokk.Þetta lokaskref dregur úr misræmisvillum fyrir uppsetningu.

Niðurstaða

MCB aftengir rafmagn meðan á óeðlilegum straumi stendur og hægt er að endurstilla hann eftir að bilunin hefur verið eytt.Rétt val fer eftir álagsstraumi, byrjunarhegðun, tegund framboðs og bilunarstigi.Að þekkja gerðir þess og einkunnir hjálpar til við að tryggja örugga og stöðuga hringrásarvörn.Rétt notkun dregur úr skemmdum og bætir rafmagnsöryggi.
