Skilningur á MPC8548EVUAUJ blokkarmynd og afkastagetu

MPC8548EVUAUJ er smíðaður til að takast á við hraða og stöðuga gagnaflutninga í netkerfum.Þú finnur það inni í beinum, rofum, gáttum og öðrum samskiptabúnaði sem þarf áreiðanlega afköst allan sólarhringinn.Það keyrir á 32-bita PowerPC e500 kjarna og getur náð allt að 1.333 GHz hraða, sem gefur þér traustan vinnslukraft fyrir pakkameðhöndlun og kerfisstýringu.Með innbyggðum Gigabit Ethernet tengi, minnisstýringu og öryggiseiginleikum, heldur það mörgum lykilaðgerðum á einum flís.Það þýðir færri ytri hlutar og hreinna borðskipulag.Þú færð líka stuðning við dulkóðun vélbúnaðar, sem hjálpar til við að stjórna öruggri gagnaumferð án þess að hægja á hlutunum.Þessi handbók leiðir þig í gegnum eiginleika þess, tæknilegar upplýsingar, forrit og almenna kosti á skýran og einfaldan hátt.

Vörulisti

MPC8548EVUAUJ Yfirlit

The MPC8548EVUAUJ er 32 bita innbyggður örgjörvi byggður á PowerPC e500 kjarnanum og hannaður fyrir netkerfi og samskiptakerfi.Það styður háan klukkuhraða og samþættir minnisstýringu, Gigabit Ethernet tengi, PCI tengingu og raðsamskiptatengi á einni flís.Tækið stjórnar gagnaleiðum, pakkameðhöndlun og kerfisstýringu í beinum, rofum, þráðlausum grunnstöðvum og iðnaðargáttum.Öryggishröðun á flís styður dulkóðaðan gagnaflutning, en skyndiminni eykur skilvirkni vinnslunnar.Fyrirferðarlítill pakki hentar þéttri borðskipan og langtíma notkun.Er að leita að MPC8548EVUAUJ.Hafðu samband við okkur til að athuga núverandi lager, afgreiðslutíma og verð.

Eiginleikar MPC8548EVUAUJ

Einkjarna 32 bita PowerPC e500 arkitektúr

MPC8548EVUAUJ notar 32 bita PowerPC e500 kjarna sem er hannaður fyrir innbyggð netkerfi og samskiptavettvang.Það framkvæmir stjórnunarrökfræði, gagnaleiðingu og samskiptareglur innan einni vinnslueiningu.Arkitektúrinn styður skilvirkt kennsluflæði og fyrirsjáanlega kerfishegðun, sem hjálpar til við að viðhalda stöðugri frammistöðu í tækjum sem starfa stöðugt.Uppbygging þess gerir örgjörvanum kleift að stjórna stýrikerfum og netstöflum án þess að þurfa frekari vinnslukjarna.

Rekstrarhraði Allt að 1.333 GHz

Þessi örgjörvi starfar á tíðni allt að 1.333 GHz.Hærri klukkuhraði styður hraðari gagnameðferð og minni vinnslutöf í pakkakerfum.Það gerir mýkri umferðarstjórnun í beinum, gáttum og skiptibúnaði kleift þar sem stöðugt afköst er krafist.Skilgreint rekstrarsvið gerir hönnuðum kleift að halda jafnvægi á frammistöðu og orkunotkun miðað við kerfisþarfir.

Innbyggð merkjavinnsluvél

Samþætt merkjavinnsluvél styður reikniaðgerðir sem notaðar eru í samskipta- og gagnavinnsluverkefnum.Það eykur afköst í forritum sem fela í sér síun, kóðun og meðhöndlun gagna í rauntíma.Með því að samþætta þessa getu á flís dregur tækið úr þörfinni fyrir ytri merkjavinnsluhluta og hjálpar til við að viðhalda fyrirferðarlítilli kerfishönnun.

Innbyggð öryggisvél

Innbyggða öryggisvélin veitir vélbúnaðarstuðning fyrir dulkóðunar- og afkóðunaraðgerðir.Það felur einnig í sér slembitölugjafa sem notaður er til að búa til örugga lykla og vernda samskiptalotur.Þessi eiginleiki gerir netbúnaði kleift að vinna úr dulkóðuðu umferð beint innan örgjörvans, sem bætir gagnavernd á sama tíma og stöðugri kerfisvirkni er viðhaldið.

Quad 10 100 1000 Mbps Ethernet tengi

Tækið samþættir fjóra Ethernet stýringar sem styðja 10 Mbps, 100 Mbps og 1000 Mbps gagnahraða.Þessi tengi gera beinni tengingu við mörg nettengi án ytri stýringar.Innbyggður Ethernet stuðningur einfaldar uppsetningu borðs og dregur úr fjölda íhluta á sama tíma og það gerir fjöltengi samskipti innan eins örgjörvavettvangs kleift.

Minni stjórnandi fyrir DDR DDR2 og SDRAM

Minnisstýring á flís styður DDR, DDR2 og SDRAM minnisgerðir.Þessi samhæfni gerir sveigjanlegt val á minni byggt á kröfum um getu og hraða.Bein samþætting minni bætir skilvirkni gagnaflutnings milli örgjörvans og ytri minnistækja og styður við stöðuga afköst kerfisins við stöðugt vinnuálag.

Innbyggt jaðarviðmót

MPC8548EVUAUJ inniheldur DUART, I2C, PCI og RapidIO tengi fyrir samskipti við ytri tæki.Þessi viðmót styðja kerfisstækkun, geymslutengingu og háhraða gagnaskipti milli íhluta.Samþætting þeirra dregur úr þörfinni fyrir aðskildar viðmótsstýringar og styður skipulögð samskipti á borði.

783 pinna FCBGA yfirborðsfestingarpakki

Örgjörvinn er til húsa í 783 bolta flip chip ball grid array pakka sem er um það bil 29 x 29 mm.Þetta yfirborðsfestingarsnið styður þétta plötustaðsetningu og stöðuga rafsnertingu yfir margar tengingar.Pakkningahönnunin hentar skipulagi með mikilli þéttleika sem notuð eru í netkerfi og innbyggðum samskiptabúnaði.

Notkunarhitasvið 0 C til 105 C

Tilgreint rekstrarhitasvið er frá 0 C til 105 C. Þetta svið gerir áreiðanlegan árangur í stýrðu iðnaðar- og samskiptaumhverfi.Það styður kerfi sem geta upplifað hækkað innra hitastig við langvarandi notkun.

I O Spennastuðningur 1,8 V 2,5 V og 3,3 V

Tækið styður inntaks- og útgangsspennustig upp á 1,8 V, 2,5 V og 3,3 V. Samhæfni við margþrepa spennu gerir tengingu við fjölbreytt úrval af jaðaríhlutum.Þessi sveigjanleiki einfaldar kerfissamþættingu á mismunandi rökfræðistaðla.

MPC8548EVUAUJ Tæknilýsing

Eiginleiki vöru	Eiginleikagildi
Framleiðandi	NXP hálfleiðarar
Spenna - I/O	1,8V, 2,5V, 3,3V
Tækjapakki fyrir birgja	783-FCBGA (29x29)
Hraði	1.333GHz
Röð	MPC85xx
Öryggiseiginleikar	Dulritun, Random Number Generator
RAM stýringar	DDR, DDR2, SDRAM
Pakki / hulstur	783-BBGA, FCBGA
Pakki	Bakki
Rekstrarhitastig	0°C ~ 105°C (TA)
Fjöldi kjarna/rútubreidd	1 kjarna, 32-bita
Gerð uppsetningar	Yfirborðsfesting
Ethernet	10/100/1000 Mbps (4)
Kjarna örgjörvi	PowerPC e500
Meðvinnsluaðilar/DSP	Merkjavinnsla;SPE, Öryggi;SEC
Grunnvörunúmer	MPC85

Tækjablokkamynd MPC8548EVUAUJ

Innbyggt í kringum PowerPC e500 kjarna, sameinar arkitektúrinn 32 Kbyte L1 kennslu og 32 Kbyte L1 gagnaskyndiminni með 512 Kbyte L2 skyndiminni sem er tengdur í gegnum flókna kjarna rútu.DDR og DDR2 minnisstýring tengist utanaðkomandi SDRAM, en staðbundin strætustýring styður flass, SRAM og GPIO tengingar.Fjórir endurbættir þriggja hraða Ethernet stýringar veita 10, 100 og 1000 Mbps notkun í gegnum staðlað MII og RGMII tengi.Háhraðatenging er veitt af Serial RapidIO eða PCI Express, ásamt 32 bita PCI og 64 bita PCI X tengi.Öryggisvél með dulritunarhröðun og slembitölugerð starfar ásamt XOR vél og fjögurra rása DMA stjórnandi.Innri gagnaflutningi milli undirkerfa er stjórnað af Ocean switch efninu, sem tengir vinnslu, minni, netkerfi og jaðarviðmót innan eins kerfis á flísskipulagi.

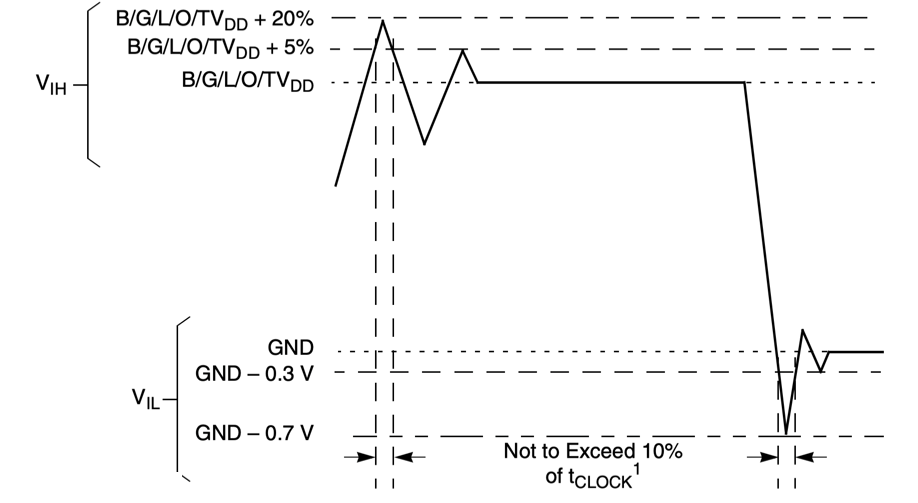

Yfirskot undirskotsmörk MPC8548EVUAUJ

Mörkin fyrir spennubylgjulögun skilgreina leyfilegt yfir- og undirskotsstig við tengi tækja miðað við tilheyrandi birgðateina.Hátt inntaksþröskuldar er vísað til B G L O TVDD, með tímabundinni yfirskot leyfð allt að TVDD plús 20 prósent og TVDD plús 5 prósent eins og gefið er til kynna með strikuðum markalínum.Lágmarksmörk eru vísað til jarðvegs, sem sýna undirskotsmörk niður í mínus 0,3 V og mínus 0,7 V. Tímabundnar ferðir út fyrir jafnvægisbilið eru bundnar við lengd sem er ekki lengri en 10 prósent af viðeigandi klukkutímabili, með klukkuviðmiðun skilgreind fyrir hverja viðmótstegund eins og DDR, PCI, I2C, JTAG, eða Ethernet.Skýringarmyndin setur rafmagnsálagsmörk til að tryggja heilleika merkja og samræmi við rekstrarskilyrði viðmóts.

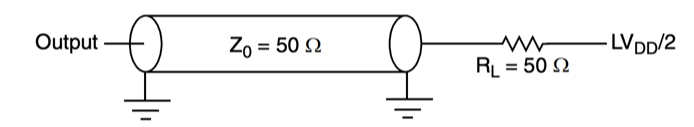

AC prófunarálag MPC8548EVUAUJ

Uppsetning úttaksprófunar skilgreinir stýrt viðnám umhverfi fyrir AC-einkenni á eTSEC tengi.Úttakshnúturinn knýr flutningslínu sem er líkönuð með einkennandi viðnám 50 ohm, endar með 50 ohm álagsviðnám sem er tengdur við LVDD deilt með tveimur.Jarðvísanir eru sýndar á báðum endum flutningsleiðarinnar til að tákna jafnvægi mælingar.Þetta fyrirkomulag setur skilgreind hleðslu- og hlutdrægniskilyrði til að meta merkjatímasetningu og spennuhegðun við stöðluð AC prófunarskilyrði.

Umsóknir um MPC8548EVUAUJ

Enterprise Og Carrier-Grade Network Routers

MPC8548EVUAUJ er notað í fyrirtækja- og símafyrirtækjabeinum sem sjá um samfellda pakkaumferð yfir margar nettengi.PowerPC e500 kjarninn vinnur úr leiðartöflum, ákvörðunum um áframsendingar og samskiptareglur í rauntíma.Innbyggt quad Gigabit Ethernet tengi leyfa beina tengingu við nokkra nettengla, sem dregur úr ytri íhlutum á borðinu.Með innbyggðri minnisstýringu og vélbúnaðaröryggisstuðningi viðheldur örgjörvinn stöðugu afköstum á meðan hann stjórnar dulkóðuðum gagnastraumum yfir staðarnet og netkerfi.

Netrofar Og Multiport Gateways

Í stýrðum rofum og netgáttum samhæfir tækið gagnaflæði milli tengdra kerfa.Það sér um rammaskoðun, stuðpúða og umferðardreifingu á meðan viðheldur stöðugum samskiptum milli hafna.Samþætt PCI og RapidIO tengi styðja stækkun og háhraða samtengingu innan einingakerfis.Þessi uppsetning gerir þéttum skiptapöllum kleift að stjórna skipulögðum gagnaskiptum án þess að treysta á marga staka stýringar.

Fjarskiptainnviðabúnaður

Fjarskiptakerfi eins og aðgangseiningar og flutningskerfi nota MPC8548EVUAUJ fyrir miðstýrða stjórnun og gagnastjórnun.Örgjörvinn styður stöðuga gagnaflutninga milli samskiptaviðmóta á meðan hann hefur umsjón með kerfisverkefnum og eftirlitsaðgerðum.Skilgreint rekstrarhitasvið þess styður notkun í búnaði sem keyrir stöðugt í stýrðri netaðstöðu.

Örugg netkerfi og VPN tæki

Öruggar hliðar og VPN tæki treysta á örgjörvann til að stjórna dulkóðuðu umferð og lotustjórnun.Samþætta öryggisvélin framkvæmir dulkóðun og afkóðun beint á flís og styður verndaðar samskiptaleiðir.Þetta gerir öruggar fjartengingar og gagnaskipti án þess að þörf sé á viðbótaröryggisörgjörvum, sem hjálpar til við að viðhalda fyrirferðarlítilli kerfisarkitektúr.

Industrial Embedded Control Systems

Iðnaðarstýringareiningar nota MPC8548EVUAUJ til að hafa umsjón með nettengdum tækjum og samræma samskipti milli undirkerfa.Það stýrir gagnasöfnun, stöðuskýrslum og stýrimerkjum innan skipulagðra sjálfvirknikerfa.Örgjörvinn styður áreiðanlega notkun á langri lotum, sem gerir hann hentugur fyrir innbyggð kerfi sem starfa allan daginn.

Afkastamiklir innbyggðir tölvupallar

Innbyggð tölvutöflur nota þennan örgjörva til að keyra stýrikerfi og samskiptaþjónustu innan eins samþætts tækis.Það sér um minnisaðgang, jaðarstýringu og gagnavinnslu í kerfum sem krefjast stöðugrar frammistöðu.Samþættu viðmótin einfalda borðhönnun á meðan þau styðja skalanlegar tölvueiningar.

Örugg samskiptakerfi

Öruggur samskiptabúnaður samþættir MPC8548EVUAUJ til að stjórna stýrðum gagnaskiptum yfir hlerunarnetkerfi.Örgjörvinn styður varna meðhöndlun skilaboða, öruggar lykilaðgerðir og eftirlit með samskiptareglum.Sameinuð vinnsla, netkerfi og öryggiseiginleikar þess leyfa skipulagða hönnun samskiptakerfa sem einbeita sér að vernduðum gagnaflutningi.

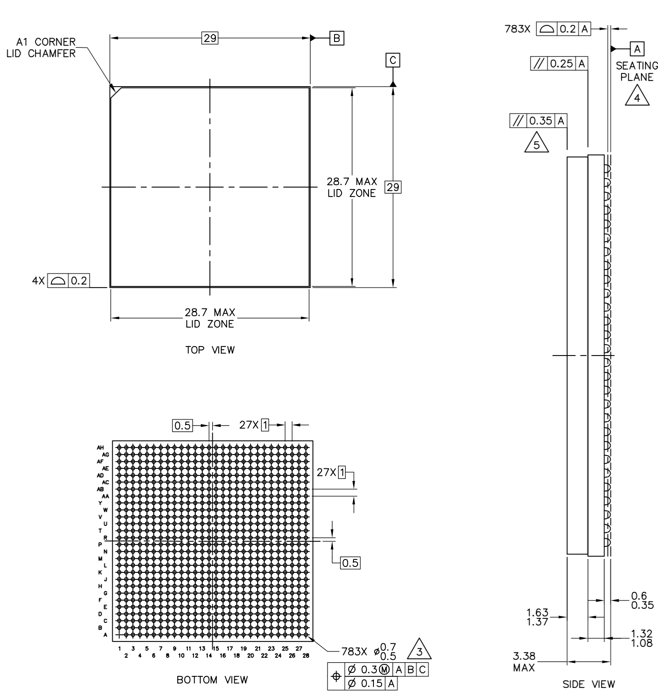

Yfirlitsmál MPC8548EVUAUJ

Teikningar með pakkaútlínum skilgreina vélrænar stærðir og kúluskipulag fyrir 783 blý FC CBGA og FC PBGA útgáfur með fullu loki.Efsta mynd tilgreinir hámarksstærð loksvæðis 28,7 x 28,7 mm og auðkennir A1 hornafröndina fyrir stefnu.Neðsta mynd sýnir 27 x 27 kúlu rist fylki sem samanstendur af 783 lóðmálmboltum með 0,8 mm hæð, þar á meðal merkt línu- og dálkhnit til að auðkenna pinna.Hliðarsýnið veitir heildarhæðartakmarkanir allt að 3,38 mm og tilvísanir í sætisflöt, ásamt vikmörkum fyrir samplanarity og sniðstýringu.Víddarútkall og rúmfræðileg vikmörk koma á eðlisfræðilegum takmörkunum fyrir PCB-fótsporshönnun og samsetningu.

MPC8548EVUAUJ Kostir og gallar

Kostir

• Virkar á allt að 1.333 GHz, styður stöðuga gagnavinnslu í netkerfum

• Samþættir fjögur Gigabit Ethernet tengi, sem dregur úr þörfinni fyrir utanaðkomandi netstýringar

• Inniheldur dulritunarhröðun á flís og slembitölugjafa fyrir örugga meðhöndlun gagna

• Styður DDR, DDR2 og SDRAM minni, sem gerir sveigjanlegt val á minni

• Veitir RapidIO og PCI tengi fyrir skipulagða stækkun kerfisins

• Einkunn fyrir notkun frá 0 C til 105 C, hentugur fyrir stýrt iðnaðarumhverfi

• Hátt samþættingarstig lækkar heildarfjölda íhluta og einfaldar uppsetningu borðs

Ókostir

• Einkjarna hönnun getur takmarkað frammistöðu í mjög samhliða hugbúnaðarumhverfi

• Inniheldur ekki samþættan grafíkstuðning

• Vantar innbyggð SATA og USB tengi

• 783 pinna FCBGA pakki krefst nákvæms PCB skipulags og stjórnaðrar samsetningar

• PowerPC arkitektúr gæti boðið þrengri hugbúnaðarstuðning samanborið við nýrri örgjörvafjölskyldur

• Lífsferilsskipulagning ætti að endurskoða þegar þróað er langtíma kerfishönnun

MPC8548EVUAUJ Valkostir

Hlutanúmer	Framleiðandi	Helstu eiginleikar	Notaðu Case/Notes
MPC8548EVTAUJD	NXP USA Inc.	PowerPC e500 kjarna örgjörvi sem vinnur allt að 1,33 GHz með innbyggðum DDR minnisstýringu og mörgum Gigabit Ethernet tengi.Hannað fyrir mikla gagnaflutning og netvinnslu.	Notað í fyrirtækjanetbúnaði, fjarskiptainnviðum og innbyggðum kerfum sem krefjast mikils samskiptaafkösts.
MPC8548EVTAUJC557	Freescale hálfleiðari	Afkastamikill PowerPC örgjörvi með DDR/DDR2 minnisstuðningi og háþróuðu samskiptaviðmóti.Styður iðnaðarhitasvið frá -40 °C til 85 °C.	Hentar fyrir iðnaðarnetkerfi, sjálfvirknistýringar og samskiptagáttir sem starfa í útbreiddu hitaumhverfi.
MPC8548EVTAUJC	NXP USA Inc.	PowerPC e500 kjarna með innbyggðum minnisstýringu og háhraða samskiptaviðmóti.Hannað fyrir stöðuga frammistöðu á bilinu 0 °C til 70 °C.	Almennt notað í viðskiptanetbúnaði, gagnaleiðarkerfum og innbyggðum tölvukerfum.
MPC8548EVUAQG	NXP USA Inc.	PowerPC-undirstaða örgjörva með samþættum Ethernet- og minnisstuðningi, fínstilltur fyrir innbyggð samskiptaverkefni.Iðnaðarhitageta.	Tilvalið fyrir iðnaðargáttir, netörgjörva og áreiðanlegan samskiptabúnað.

Um NXP hálfleiðara

NXP Semiconductors N.V. er alþjóðlegt hálfleiðarafyrirtæki með höfuðstöðvar í Eindhoven, Hollandi.Það var stofnað árið 2006 í kjölfar endurskipulagningar fyrirtækja og hefur síðan vaxið í að verða stór birgir blönduðra merkja- og innbyggðra vinnslulausna.Fyrirtækið rekur hönnunar- og rannsóknarmiðstöðvar á mörgum svæðum og þjónar bíla-, iðnaðar-, samskiptainnviðum og farsímamörkuðum.Vöruúrval þess inniheldur örstýringar, forritaörgjörva, örugg auðkenningartæki, hliðræna íhluti og tengilausnir.NXP leggur áherslu á öruggar tengingar og áreiðanleg rafeindastýringarkerfi sem notuð eru í flutningum, netkerfi og innbyggðum kerfum.

Niðurstaða

MPC8548EVUAUJ sameinar vinnslu, netkerfi og öryggi í einni þéttri flís.Þú færð 32 bita PowerPC kjarna sem keyrir á miklum hraða ásamt fjórum Gigabit Ethernet tengi og sveigjanlegum minnisstuðningi.Innbyggða öryggisvélin hjálpar til við að stjórna dulkóðuðum gögnum beint á örgjörvann, sem heldur samskiptum stöðugum og vernduðum.Með stuðningi fyrir PCI, RapidIO og mörg spennustig passar það inn í mörg samskipta- og stjórnkerfi.783-pinna FCBGA pakkinn leyfir þéttri borðskipan á meðan hann höndlar krefjandi vinnuálag.Ef þú þarft áreiðanlega gagnaleiðingu og kerfisstýringu í einu tæki, þá gefur þessi örgjörvi þér jafnvægi á afköstum og samþættingu.
