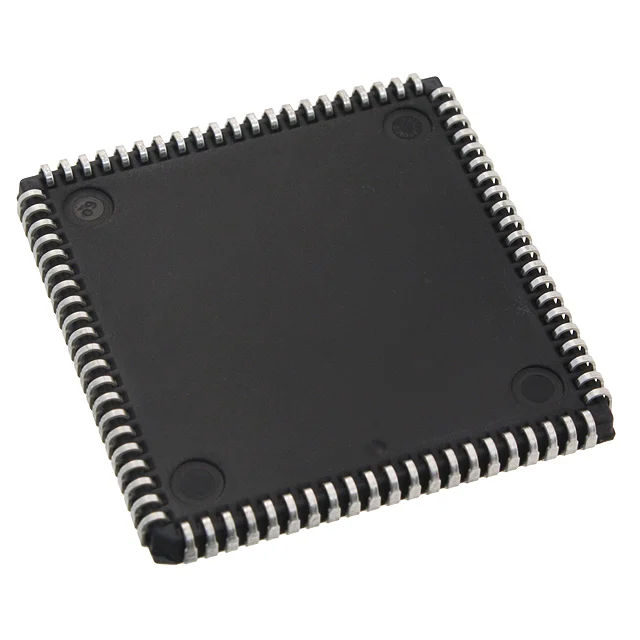

XC3042-100PC84C PLCC84 pakki, rökfræðiblokkir og árangur

XC3042-100PC84C er klassískt forritanlegt rökfræðitæki úr hinni þekktu XC3000 fjölskyldu.Það gefur þér sveigjanlega leið til að meðhöndla stafræna rökfræði án þess að treysta á flögur með föstum virkni.Með um 3000 nothæf hlið og 5V notkun passar það fullkomlega inn í eldri bretti og langvarandi kerfi.Þú getur endurforritað það með því að hlaða uppstillingargögnum við ræsingu, sem gerir uppfærslur mun auðveldari.84-pinna PLCC pakki hans heldur borðskipulagi fyrirferðarlítið en býður samt upp á fullt af I/O tengingum.Allt frá iðnaðarvélum til endurtölvuverkefna, þetta tæki heldur áfram að styðja áreiðanlega vélbúnaðarhönnun.Hér muntu fá glöggt yfirlit yfir eiginleika þess, uppbyggingu og raunverulega notkun.

Vörulisti

XC3042-100PC84C Yfirlit

The XC3042-100PC84C er CMOS SRAM byggt sviði forritanlegt hliðarfylki hannað fyrir stillanlega stafræna rökfræði útfærslu.Það tilheyrir XC3000 fjölskyldunni og kemur í 84 pinna PLCC pakka.Tækið vinnur með 5 volta straumi og krefst stillingargagna við virkjun til að skilgreina rökfræðilegar aðgerðir þess.Innri uppbygging þess styður forritanlegar rökfræðiblokkir og sveigjanlegar inntaks- og úttakstengingar fyrir stjórnunar-, viðmóts- og gagnameðferðarverkefni.Þessi hluti er almennt notaður í innbyggðum kerfum, iðnaðarbúnaði og eldri stafrænum kerfum sem krefjast aðlögunarhæfrar vélbúnaðarrökfræði.Ertu að leita að XC3042-100PC84C Hafðu samband við okkur til að athuga núverandi lager, afgreiðslutíma og verð.

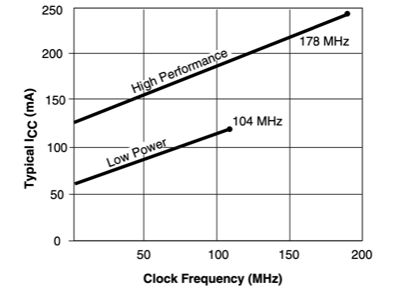

Dæmigert Icc vs. tíðni fyrir XC3042-100PC84C

Línurit sýnir dæmigerðan framboðsstraum á lóðrétta ásnum í milliampum á móti klukkutíðni á lárétta ásnum í megahertz, og sýnir straum sem eykst með notkunartíðni.Tvær notkunarstillingar eru auðkenndar, merktar Low Power og High Performance, hver táknuð með hækkandi línu.Low Power hamur nær um það bil 104 MHz við straum nálægt 120 mA, en High Performance hamur nær í um 178 MHz með straum sem nálgast 240 mA.Línuleg tilhneiging í báðum ferlunum gefur til kynna hlutfallslegan vöxt kraftmikillar straumnotkunar eftir því sem skiptitíðni eykst, sem endurspeglar tíðniháða afleiginleika tækisins.

XC3042-100PC84C CAD gerð

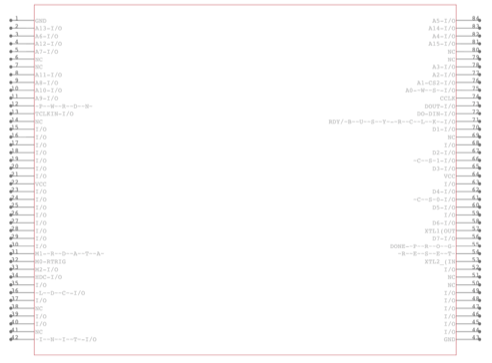

XC3042-100PC84C tákn

XC3042-100PC84C fótspor

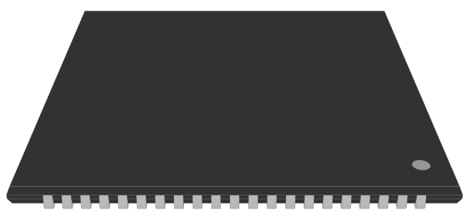

XC3042-100PC84C 3D líkan

Eiginleikar XC3042-100PC84C

Nothæf rökgáttargeta

XC3042-100PC84C veitir um það bil 3000 nothæf rökhlið til að útfæra stafrænar hringrásir.Þessi afkastageta styður stjórnunarrökfræði, gagnaleiðingu, ástandsvélar og reikniaðgerðir innan eins forritanlegs tækis.Með því að samþætta margar rökfræðilegar aðgerðir í einn íhlut, dregur það úr þörfinni fyrir aðskilda fasta rökfræði IC og styður fyrirferðarlítið borðskipulag.

Stillanleg rökblokkarbygging

Tækið inniheldur 144 stillanleg rökkubba sem mynda kjarnann í forritanlegum arkitektúr þess.Hægt er að raða hverri blokk til að framkvæma samsetningar og raðfræðilegar rökfræðiaðgerðir.Þessi uppbygging gerir hönnuðum kleift að skilgreina sérsniðna vélbúnaðarhegðun út frá umsóknarkröfum á meðan viðhalda fyrirsjáanlegum stafrænum rekstri.

Inntaks- og úttaksauðlindir notenda

XC3042-100PC84C inniheldur 74 inntaks- og úttakpinna sem eru aðgengilegar fyrir notendur.Þessir pinnar gera beina tengingu við ytra minni, örgjörva, stjórnlínur og samskiptaviðmót.Tiltæk I O tala styður sveigjanlega kerfissamþættingu í innbyggðum og eldri kerfum.

Innbyggt á flís minni

Tækið inniheldur 30784 heildar vinnsluminni bita innan innri uppbyggingu þess.Þetta minni er hægt að nota fyrir tímabundna gagnageymslu, biðminni og rökfræði tengdar aðgerðir.Að hafa innbyggt vinnsluminni dregur úr trausti á ytra minni fyrir miðlungs geymsluþörf.

Hefðbundið 5 volta rekstrarsvið

XC3042-100PC84C starfar innan spennusviðs frá 4,75 volt til 5,25 volt.Þetta svið samræmist venjulegum 5 volta stafrænum kerfum og styður samhæfni við TTL og CMOS byggðar hringrásir sem almennt eru notaðar í viðurkenndri hönnun.

Viðskiptahitasvið

Tilgreint rekstrarhitasvið er 0 gráður á Celsíus til 85 gráður á Celsíus.Þetta gerir tækið hentugt fyrir stýrt verslunar- og iðnaðarumhverfi innanhúss þar sem stöðugum hitaskilyrðum er viðhaldið.

84 pinna PLCC pakkasnið

Tækið er afhent í 84 pinna plastblýhúðuðum flísarpakkningum með J snúrum.Þetta yfirborðsfestingarsnið styður örugga festingu á borði og skilvirka notkun á plássi á prentplötu í miðlungs þéttleika.

SRAM byggður endurforritanlegur arkitektúr

XC3042-100PC84C notar SRAM byggt stillingarkerfi.Rökfræðileg uppsetning þess er hlaðin við virkjun frá utanaðkomandi uppsprettu, sem gerir tækinu kleift að endurforrita þegar hönnunaruppfærslur eru nauðsynlegar.Þetta styður sveigjanleika í hönnun án þess að skipta um vélbúnað.

XC3000 fjölskylduarkitektúr samhæfni

Tækið fylgir arkitektúr XC3000 FPGA fjölskyldunnar.Það styður viðurkenndar uppsetningaraðferðir og hönnunaraðferðir sem notaðar eru í þessari vöruröð, sem gerir samræmda samþættingu við tengd tæki.

Hraðaeinkunn -100 Tímasetningarflokkun

-100 hraða einkunnin skilgreinir afköst tímasetningar flokks tækisins.Það gefur til kynna rofa- og útbreiðslueiginleika innan XC3000 fjölskyldunnar, sem styður stöðuga og fyrirsjáanlega stafræna merkjahegðun í hagnýtum forritum.

XC3042-100PC84C Tæknilýsing

Eiginleiki vöru	Eiginleikagildi
Framleiðandi	AMD Xilinx
Spenna - Framboð	4,75V ~ 5,25V
Samtals vinnsluminni bitar	30784
Tækjapakki fyrir birgja	84-PLCC (29,31x29,31)
Röð	XC3000
Pakki / hulstur	84-LCC (J-Lead)
Pakki	Bakki
Rekstrarhitastig	0°C ~ 85°C (TJ)
Fjöldi rannsóknarstofa/CLB	144
Fjöldi I/O	74
Fjöldi hliða	3000
Gerð uppsetningar	Yfirborðsfesting
Grunnvörunúmer	XC3042
RoHs staða	Samræmist ekki RoHS
Rakaviðkvæmni (MSL)	3 (168 klst.)
REACH staða	REACH hefur ekki áhrif
ECCN	EAR99
HTSUS	8542.39.0001

Arkitektúr XC3042-100PC84C

Tækið er byggt upp í kringum átta aðgerðablokkir, sem hver inniheldur 18 stórfrumur, og tengir forritanleg rökfræðileg auðlindir í gegnum miðlægt FastCONNECT II rofafylki sem stjórnar innri merkjaleiðsögn.Hver aðgerðarblokk tengist fylkinu með því að nota 54 inntakslínur og 18 úttaksleiðir, sem styður fyrirsjáanlegar samtengingartafir sem eru dæmigerðar fyrir CPLD mannvirki.I/O blokkir staðsettir meðfram vinstri hliðinni veita ytri pinnatengingu og samþætta alþjóðleg stjórnmerki merkt I O GCK, I O GSR og I O GTS fyrir klukku, endurstillingu og þrístöðudreifingu.JTAG stjórnandi og forritunarstýring í kerfinu birtast efst, sem gefur til kynna samræmi við landamæraskönnun og endurforritanlega stillingargetu.Feitletruð merkjaleiðir sýna beinar tengingar frá úttakum aðgerðarblokka til I O blokkanna, sem dregur úr leiðarstigum fyrir valda úttak.

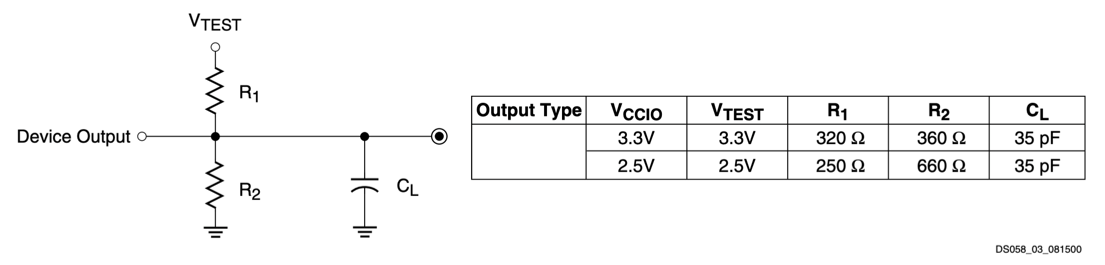

AC hleðslurás af XC95144XL

Prófunarálagsstilling tengir úttak tækisins við viðnámsskil sem myndast af R1 sem er bundinn við VTEST og R2 tengdur við jörðu, með rafrýmd álag CL sem er tengt frá úttakshnút til jarðar.Hringrásarlíkönin gefa út skiptiskilyrði fyrir AC tímamælingar með því að skilgreina stýrða viðnám og rafrýmd hleðslu.Tafla tilgreinir gildi fyrir tvö vinnslustig, með VCCIO og VTEST stillt á 3,3 V með R1 af 320 ohm og R2 af 360 ohm, eða 2,5 V með R1 af 250 ohm og R2 á 660 ohm, en CL er áfram 35 pF í báðum tilfellum.Þessi uppsetning setur staðlaðar hleðslubreytur til að meta úttakshækkun og lækkunareiginleika við skilgreind spennuskilyrði.

Forrit af XC3042-100PC84C

Eldra innbyggt kerfisviðhald

XC3042-100PC84C er mikið notaður til að viðhalda innbyggðum kerfum sem þróuð voru við fyrstu upptöku forritanlegrar rökfræði.Mörg stjórnborð í framleiðslubúnaði, tækjabúnaði og samskiptavélbúnaði voru hönnuð í kringum XC3000 arkitektúrinn.Þegar þessi kerfi krefjast viðgerðar gerir tækið kleift að endurheimta upprunalegu forritanlegu rökfræðina án þess að breyta prentplötunni.Þetta hjálpar til við að varðveita kerfishegðun, tímasetningarsambönd og merkjasamhæfi.

Iðnaðarstýringarkerfi byggt á XC3000 arkitektúr

Í iðnaðarstýringarpöllum byggðum með XC3000 röð tækjum stjórnar XC3042-100PC84C raðgreiningu, merkjaleiðingu og samhæfingu viðmóta milli skynjara og stýrisbúnaðar.5 volta rekstrarsvið þess passar við rökfræðistig sem notuð eru í eldri sjálfvirknikerfum.Tækið getur séð um tímastýringu, gagnaslóðastjórnun og stakar rökfræðiskipti innan forritanlegs vélbúnaðar, sem gerir stöðugan rekstur í langvarandi framleiðsluumhverfi.

Retro computing og vélbúnaðar endurreisn verkefni

XC3042-100PC84C er notað í endurtölvuverkefnum sem miða að því að varðveita eða endurskapa snemma forritanlega rökfræðihönnun.Það gerir endurheimt stækkunarkorta, þróunarborða og viðmótseininga sem upphaflega voru byggðar með XC3042 tækjum.Með því að styðja sömu uppsetningu og uppsetningu pinna hjálpar það við að viðhalda ekta vélbúnaðarhegðun en leyfa endurforritun þegar hönnunarskrár eru tiltækar.

Fræðslurannsókn á snemma FPGA arkitektúr

Tækið þjónar sem kennsluvettvangur til að skilja fyrstu kynslóð SRAM byggt FPGA mannvirki.Nemendur geta skoðað stillanlegar rökfræðiblokkir, innra minnisauðlindir og ytri stillingaraðferðir í raunverulegu vélbúnaðartæki.Vinna með þennan arkitektúr veitir hagnýta innsýn í hvernig snemma forritanleg rökkerfi voru skipulögð og hvernig stafrænar aðgerðir voru kortlagðar í vélbúnað.

Bein skipti í núverandi XC3042 uppsetningum

XC3042-100PC84C virkar sem minnkun í staðinn fyrir kerfi sem þegar nota XC3042 röð íhluti.Það styður sama pakkasnið, spennusvið og byggingarbyggingu, sem gerir viðgerðir eða endurbætur á öldrunarbúnaði kleift.Þessi nálgun lengir endingartíma eldri kerfa án þess að þurfa endurhönnun eða umbreytingu yfir í nýrri forritanlega vettvang.

Tækjahlutamerking XC3042-100PC84C

Pökkunarmynd sýnir efsta mynd af TQ144 tæki með merktum hlutamerkingarreitum sem skilgreina pöntunarupplýsingar.Gerð tækis birtist sem XC95xxxXL, sem gefur til kynna fjölskylduheitið, en pakkakóði TQ144 auðkennir 144 pinna þunnan, fjórfaldan pakkann.Hraðastig er merkt sem 7C, þar sem tölugildið gefur til kynna afköst tímasetningar og bókstafurinn gefur til kynna rekstrarhitasvið í atvinnuskyni.Sérstök lárétt lína er sýnd sem tengist ekki hlutanúmeri tækisins, sem aðgreinir rekjanleika eða lotuupplýsingar frá pöntunarauðkennum.Staðsetning pinna 1 er merkt með hringlaga vísi í einu horninu til að skilgreina stefnu pakkans.

XC3042-100PC84C Kostir og gallar

Kostir

• SRAM byggð uppbygging gerir kleift að endurforrita rökfræði þegar þörf er á hönnunarbreytingum

• Staðfestur XC3000 arkitektúr styður stöðugan rekstur í eldri kerfum til lengri tíma litið

• 5 volta framboðssvið passar við eldri TTL og CMOS rökfræðistig

• Hófleg hliðarfjöldi passar við lítil og meðalstór stafræn stjórnunarverkefni

• Almennt samþætt í eldri innbyggðum og iðnaðarpöllum

• 84 pinna PLCC pakki styður fyrirferðarlítið yfirborðsfestingarborð

Ókostir

• 5 volta virkni er ekki í takt við nútíma lágspennu stafræn kerfi

• Rökfræðileg getu er takmörkuð miðað við núverandi kynslóð FPGA tæki

• Orkunotkun er meiri en nýrri lágspennu forritanleg rökfræði fjölskyldur

• Vantar innbyggða margfaldara og sérstaka merkjavinnsluauðlindir

• Inniheldur ekki háþróaða klukkustjórnun eða háhraðaviðmótseiginleika

• Samhæfni þróunartækja er takmörkuð í nútíma FPGA hönnunarumhverfi

XC3042-100PC84C Valkostir

Hlutanúmer	Framleiðandi	Helstu eiginleikar	Notaðu Case/Notes
XC3042-100PQ100C	AMD	XC3000 fjölskyldu FPGA með um 3.000 kerfishliðum og 144 stillanlegum rökkubbum.Virkar með 5V framboði og styður yfirborðsfestar umbúðir.	Notað í eldri forritanlegum rökfræðihönnun, viðmótsstýringu og stafrænum forritum með meðalþéttleika.
XC3042-125PQ100C	AMD	Svipað XC3042 tæki með varahraðaflokki.Býður upp á stillanleg rökfræði og sveigjanlegt I/O í PQFP pakka.	Hentar fyrir stafrænar stjórn- og samskiptarásir þar sem tímasetningarkröfur eru hóflegar.
XC3030L-8VQ64C	AMD	Lítið afl FPGA úr XC3000L seríunni með stillanlegum rökkubbum og þéttri pakkningahönnun.Hannað fyrir minni orkunotkun.	Hentar fyrir aflnæm innbyggð kerfi og rafeindavörur fyrir neytendur.
XC3030L-8VQ64I	AMD	Low-power FPGA í iðnaði með stækkað hitastig og sveigjanleg forritanleg rökfræði.	Notað í iðnaðarstýringu og innbyggðum kerfum sem krefjast áreiðanlegrar notkunar í erfiðara umhverfi.

Um AMD Xilinx

AMD Xilinx starfar sem aðlögunar- og innbyggð tölvudeild Advanced Micro Devices, Inc. Samtökin rekja uppruna sinn til Xilinx, Inc., stofnað árið 1984 í Kaliforníu, þar sem það kynnti forritanleg rökfræðitæki sem hægt var að stilla eftir framleiðslu.Í áranna rás hefur fyrirtækið stækkað í forritanlegum kerfum sem notaðir eru í samskiptainnviðum, iðnaðar sjálfvirkni, flugkerfum, rafeindatækni í bifreiðum og hröðun gagnavera.Eign þess inniheldur forritanleg rökfræðitæki, aðlögunarkerfi á flísapöllum, þróunarhugbúnað og hönnunarverkfæri sem styðja aðlögun vélbúnaðarstigs.Eftir kaupin á AMD árið 2022 varð tækni þess hluti af víðtækari hálfleiðurasafni sem sameinar forritanlega rökfræði með afkastamiklum vinnslulausnum.

Niðurstaða

XC3042-100PC84C gefur þér hagnýta leið til að stjórna forritanlegum rökfræði í 5V stafrænum kerfum.Með SRAM-undirstaða uppbyggingu geturðu endurhlaðað og uppfært stillingarnar hvenær sem þörf krefur.Það býður upp á trausta blöndu af rökfræðilegri getu, innra vinnsluminni og sveigjanlegum I/O tengingum.PLCC84 pakkinn gerir það auðvelt að samþætta mörgum borðum.Hvort sem þú ert að viðhalda eldri búnaði eða vinna við endurreisnarverkefni hjálpar þetta tæki þér að halda upprunalegum vélbúnaði gangandi.Það er áfram áreiðanlegt val þegar eindrægni og sveigjanleiki skiptir máli.
