CD4050 sem ekki er að snúa við IC: Alhliða yfirlit

CD4050 IC er mikið notaður Hex stuðpúði flís með sex stuðpúða sem ekki eru að snúa.Það er fullkomið fyrir forrit eins og endurnýjun merkja og umbreytingu spennustigs.Þessi grein fjallar um eiginleika sína, vinnandi meginreglur, stillingar pinna og forrit á einfaldan, lesendavænan hátt.

Vörulisti

CD4050 IC yfirlit

The CD4050 IC er sexkantsjafnalausn með sex stuðpúða sem ekki eru að snúa við sem gefa merki óbreytt, tilvalið fyrir spennu stigi umbreytingu og endurnýjun merkja.Það getur keyrt allt að tvö TTL eða DTL tæki í einu og boðið áreiðanlega afköst með litla orkunotkun.Mikil vaskastraumhæfileiki þess tryggir að það meðhöndlar margfalt álag á skilvirkan hátt, sem gerir það að fjölhæfu vali fyrir stafrænar hringrásir.

Lykilatriði og forskriftir

Þessi hluti veitir lykil hápunktana og forskriftir CD4050 IC, þar með talið rekstrarspennu, núverandi neyslu og árangursmælikvarða.

Færibreytur	Forskrift
Rekstrarspenna	3V - 15V DC
Núverandi neysla (max)	50mA
Sökkva núverandi getu	Hár vaskastraumur fyrir akstur 2 TTL álag
Hámarks framleiðsla spennu með lágu stigi	0,5V við 5V VCC
Lágmarks háu stig framleiðsla	4.95V við 5V VCC

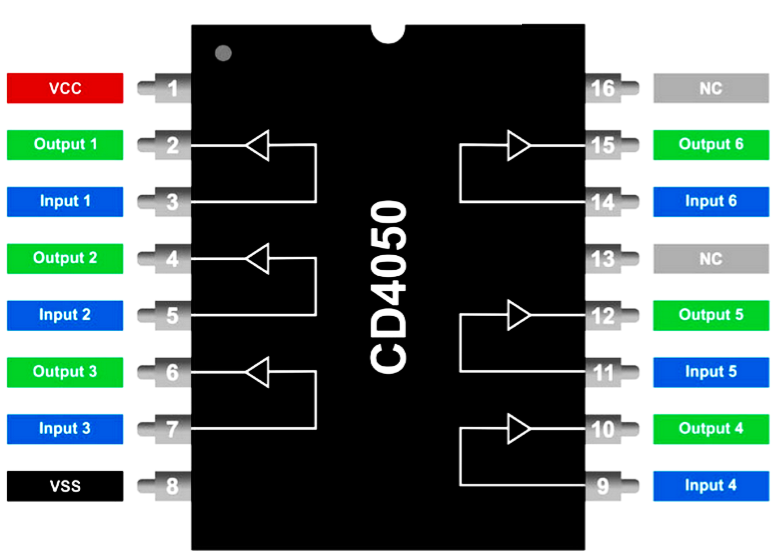

CD4050 IC PIN Lýsing

Pinna númer	Pinna gerð	Lýsing/stefna
1	VCC	Jákvætt framboð inntaks
2	G	Ótengd framleiðsla 1
3	A.	Inntak 1
4	H	Ótengd framleiðsla 2
5	B	Inntak 2
6	I	Framleiðsla 3
7	C.	Inntak 3
8	VSS	Neikvætt framboð
9	D.	Inntak 4
10	J.	Ótengd framleiðsla 4
11	E	Inntak 5
12	K	Ótengd framleiðsla 5
13	Nc	Engin tenging
14	F	Inntak 6
15	L	Ótengd framleiðsla 6
16	Nc	Engin tenging

Virkni CD4050 sem ekki er að kveikja í IC

CD4050 IC er hannað með stuðpúða sem ekki eru snúið sem viðhalda inntaksmerkinu eins og það er, án þess að breyta rökfræði þess.Ólíkt inverter, sem flettir merkinu, tryggir stuðpúði sem ekki snýr að því að framleiðslan passar við inntakið.Megintilgangur þess er að styrkja merkið og skila skýru háu eða lágu við framleiðsluna.

Hver biðminni innan IC hefur eitt inntak og stakan framleiðsla.Framleiðslan er alltaf jafnt og inntakið, sem gerir það hentugt fyrir forrit þar sem varðveitt þarf heiðarleika merkja.Þessir stuðpúðar geta einnig kynnt smá útbreiðslu seinkun, sem getur verið gagnlegt í sérstökum hringrásarhönnun.

Innri hönnun og rökfræði skýringarmynd af CD4050 IC

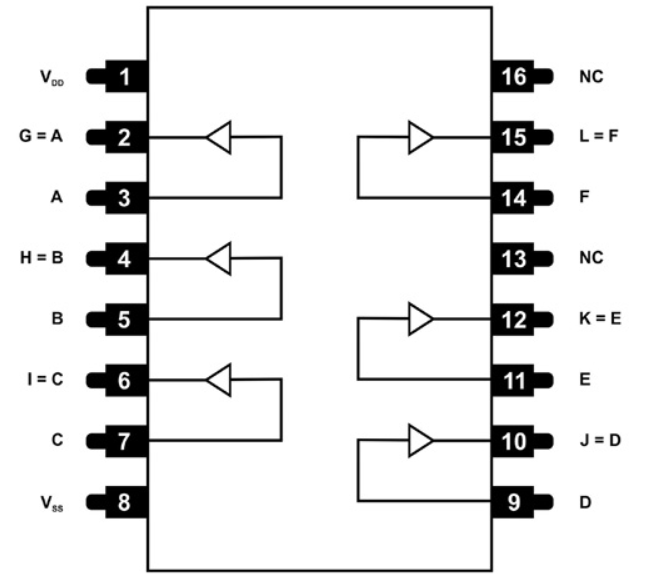

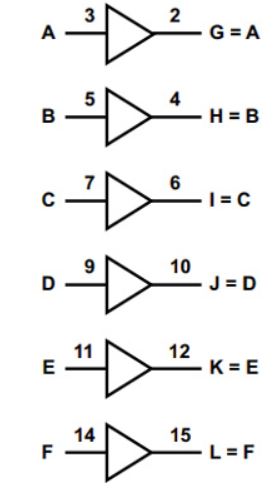

Innri uppbygging CD4050 IC inniheldur sex stuðpúða sem ekki eru snúið, sem hver um sig tengist sérstökum inntaks- og úttakspinna.Myndin hér að neðan sýnir hvernig þessum stuðpúðum er raðað innan IC og sýnir tengingar sínar við samsvarandi prjóna.Til dæmis, þegar merki er beitt á inntak A (pinna 3), verður framleiðslan eins við G (pinna 2).Að sama skapi samsvarar inntak B framleiðsla H, inntak C til framleiðsla I og svo framvegis.

Þessi stöðuga hegðun tryggir að IC speglar inntaksmerki áreiðanlegra á framleiðslunni án nokkurra breytinga á rökfræði þeirra.

Taflan hér að neðan undirstrikar sannleikatöfluna fyrir IC og staðfestir að framleiðslan passar alltaf við inntakið.Hvort sem inntakið er hátt eða lágt, endurspeglar framleiðslan sama ástand og tryggir óaðfinnanlegan merkis heiðarleika.

Inntaksmerki (A, B, C, D, E, F)	Framleiðsla merki (G, H, I, J, K, L)
High	High
Lágt	Lágt

Pakkaafbrigði og framboð

• Soic

• PDIP

• CDIP

Forrit CD4050 IC

Hátt til lágt rökstig breytir

CD4050 IC er notað til að laga merki á öruggan hátt frá hærri til lægri spennustigum, sem gerir kleift að eindrægni milli hringrásar sem starfa við mismunandi spennu.

DTL eða TTL sexkirtlar

Þessi IC þjónar sem sexkort breytir, sem gerir kleift að slétta tengsl milli DTL og TTL rökfræði fjölskyldna og meðhöndla mörg merki með auðveldum hætti.

CMOS núverandi vaskur eða uppspretta bílstjóri

CD4050 getur virkað sem núverandi vask eða uppspretta, sem tryggir stöðugt straumstreymi til að knýja margs konar álag í CMOS kerfum á áhrifaríkan hátt.

2D líkan og PCB hönnun tilvísun

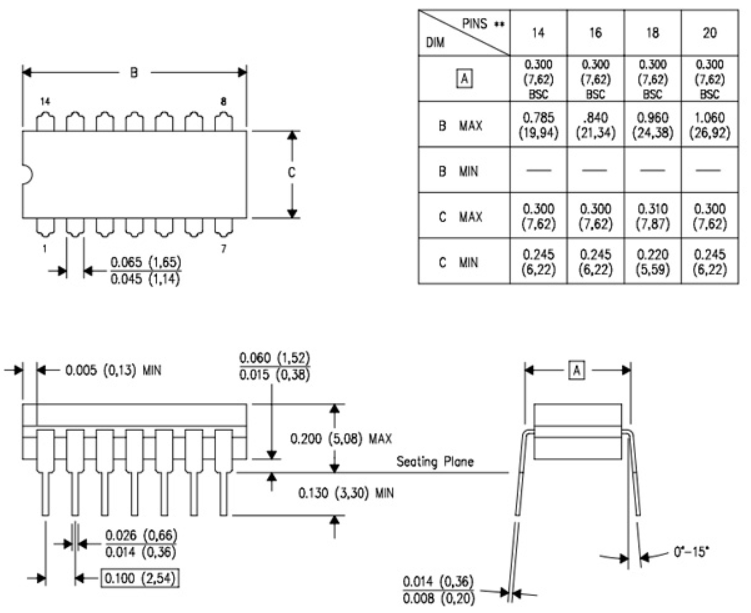

2D líkanið af IC sem ekki er snúið, sem sýnt er hér að neðan, felur í sér stærð sína bæði í millimetrum og tommum.Þessar upplýsingar eru gagnlegar til að búa til sérsniðin fótspor og eru tilvalin til notkunar í PCB hönnun og CAD líkanagerð.
